Bild 1 von 7

Einleitung

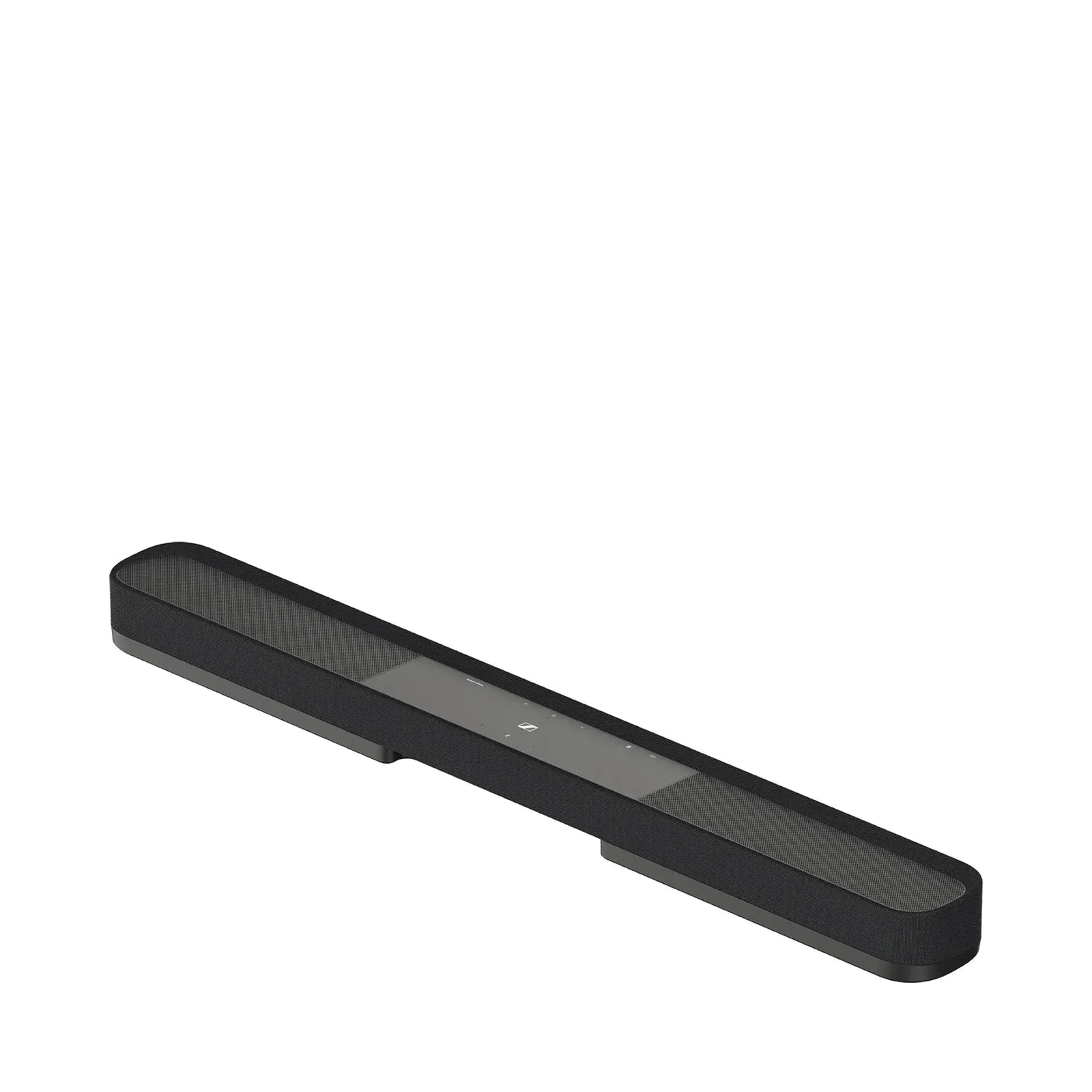

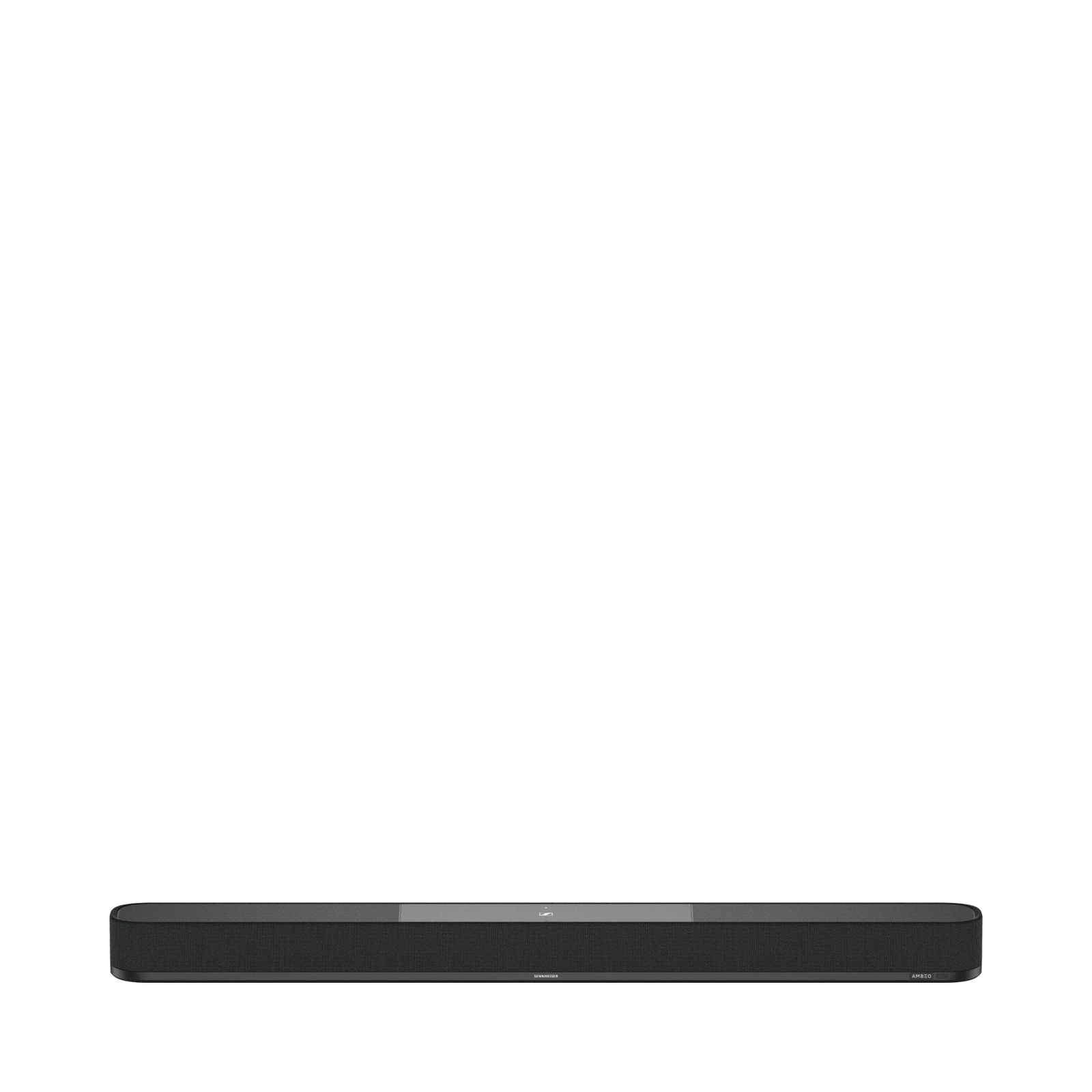

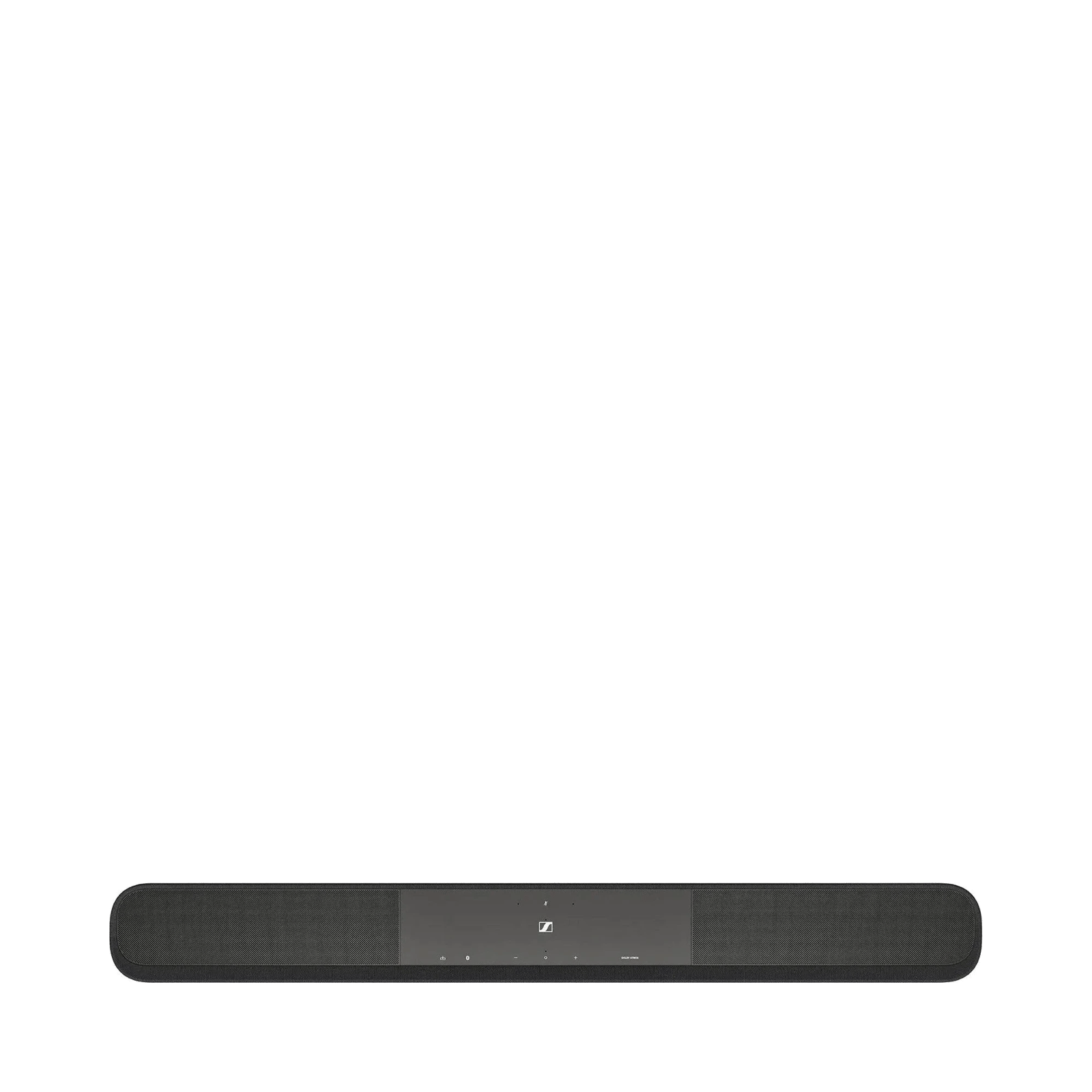

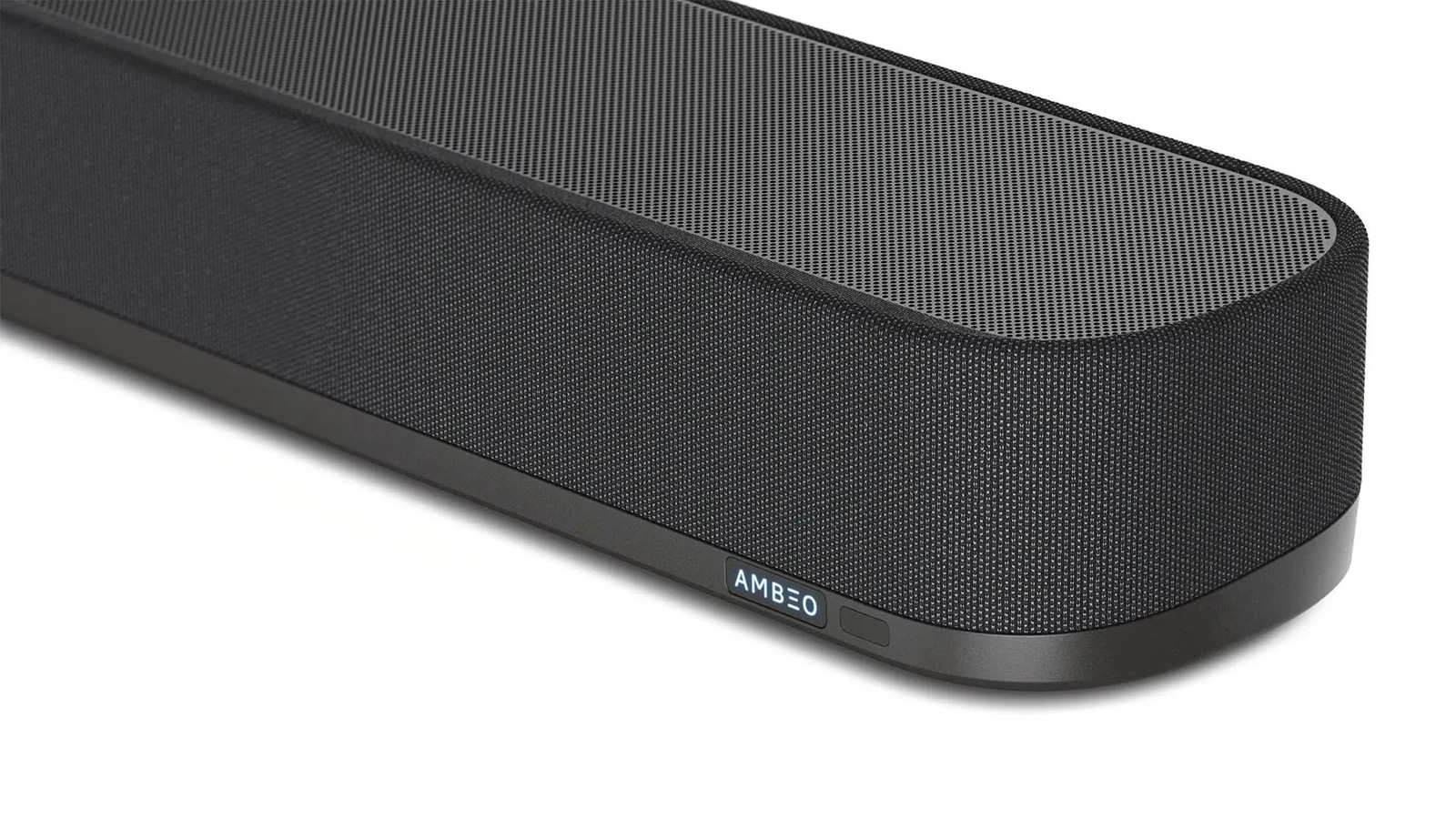

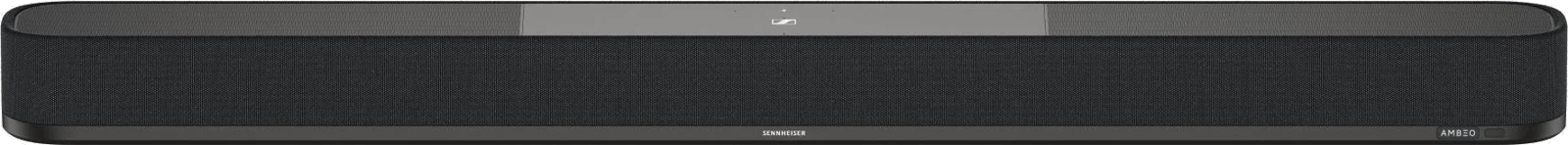

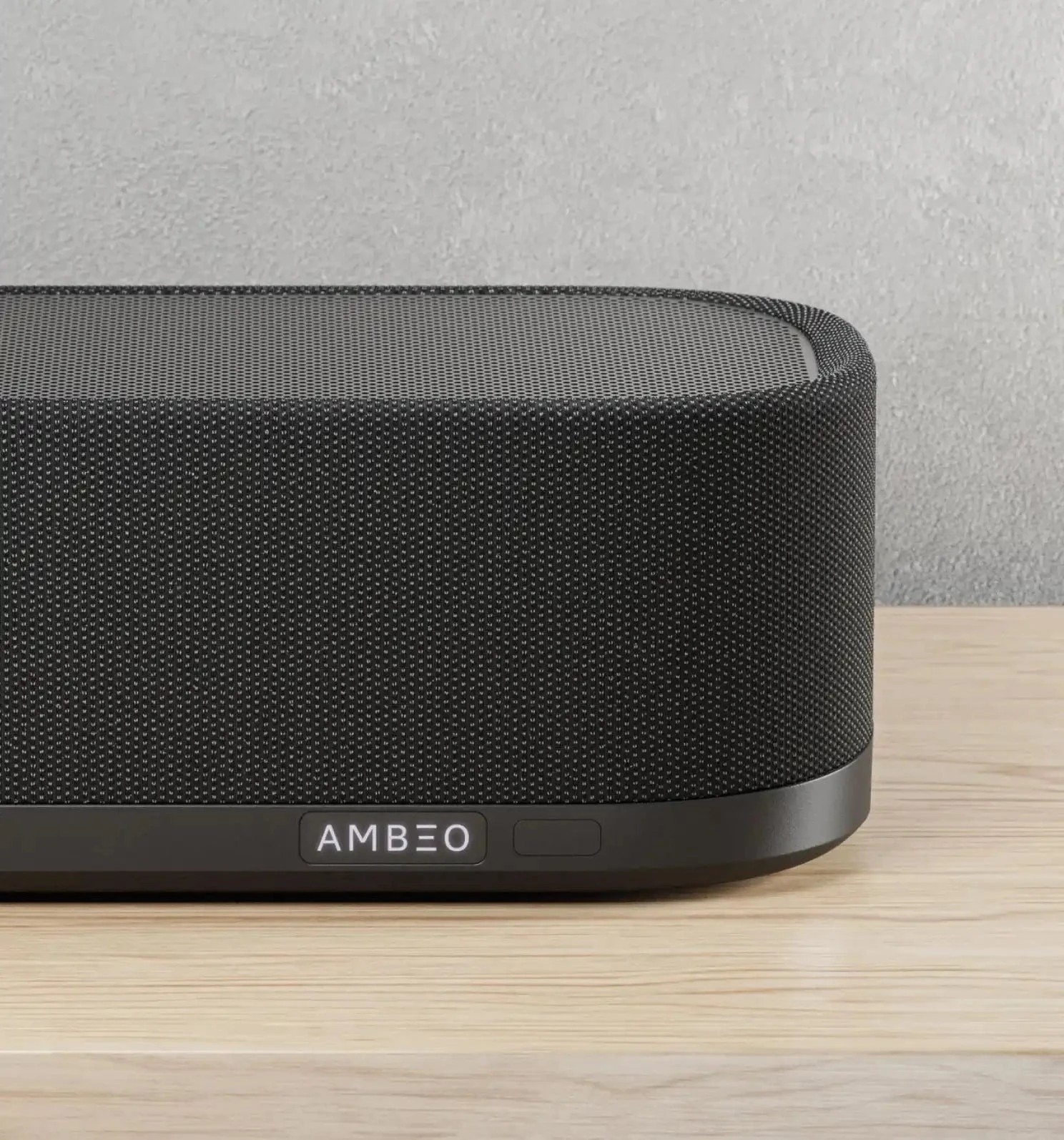

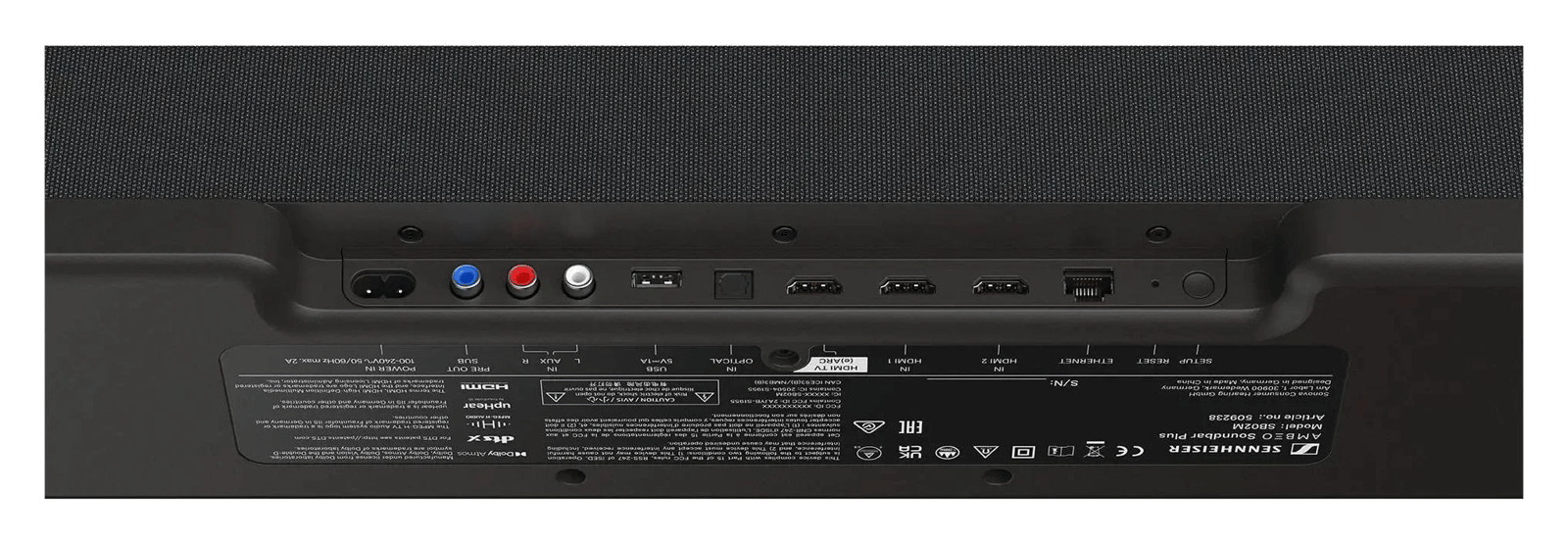

Kompakte 7.1.4-Soundbar mit neun Treibern, Dual-Subwoofern und kabellosem Multi-Sub — starker Allrounder für Wohnzimmer.

Die Highlights der AMBEO Soundbar Plus im Überblick

  • Soundsystem-Leistung

    400 W

  • Streaming

    • Chromecast built-in
    • AirPlay 2
    • Spotify Connect
    • TIDAL Connect
  • Gehäuse

    B × H × T

    1051 mm77 mm121 mm

    Gewicht 6.3 kg

Technologien in der AMBEO Soundbar Plus

Was in den technischen Daten steckt — auf unseren Wissensseiten erklärt und vertieft.

AMBEO

Technische Daten

  • Treiberbestückung

    Anzahl Tieftöner
    2
    Anzahl Breitband-/Fullrange-Treiber

    Glossar

    Signalwertebereich (begrenzt und voll)

    Ein digitales Videosignal codiert Helligkeit als ganze Zahlen. Welcher Zahlenwert dabei Schwarz bedeutet und welcher Weiß, ist nicht selbstverständlich: Im begrenzten Bereich liegt Schwarz bei 16 und Weiß bei 235, im vollen Bereich bei 0 und 255. Beide Festlegungen sind genormt, und beide kommen in der Praxis vor.

    Stell Dir eine Skala von 0 bis 255 vor, auf der jede Zahl eine Helligkeitsstufe ist. Es gibt zwei Abmachungen darüber, wo auf dieser Skala Schwarz liegt: entweder ganz unten bei null oder ein Stück darüber, bei 16. Beide sind in Ordnung — solange Zuspieler und Bildschirm dieselbe Abmachung verwenden. Reden sie aneinander vorbei, kommt trotzdem ein Bild, und genau das macht den Fehler so zäh: Es sieht nur falsch aus, es fehlt nicht. Entweder wirkt Schwarz milchig grau, oder die dunklen Bildteile fallen in ein einheitliches Schwarz zusammen und nehmen alles mit, was darin zu sehen war.

    Die beiden Bereiche

    Bei acht Bit je Farbkanal stehen 256 Zahlen zur Verfügung. Wie sie belegt werden, ist die ganze Frage.

    begrenzter Bereichvoller Bereich
    Schwarz160
    Weiß235255
    bei 10 Bit64 bis 9400 bis 1023
    HerkunftITU-R BT.709, BT.2100 (narrow)ITU-R BT.2100 (full), Computergrafik
    üblich beiFilmmaterial, Blu-ray, Streaming, RundfunkPC-Grafikausgabe, Spielkonsolen je nach Einstellung

    Die Bezeichnungen wechseln je nach Gerätemenü. „Limited", „Video", „Normal", „16-235" und „Standard" meinen den begrenzten Bereich; „Full", „PC", „Erweitert", „0-255" und gelegentlich „Voll" den vollen. Diese Begriffsvielfalt ist ein guter Teil des Problems, denn zwei Geräte derselben Kette benennen dieselbe Einstellung oft verschieden.

    Warum der begrenzte Bereich nichts verschenkt

    Die naheliegende Rechnung — 219 Stufen statt 256, also rund 15 Prozent weniger — führt in die Irre, weil die Werte außerhalb nicht ungenutzt sind. Sie sind reserviert, und zwar für einen Zweck.

    BT.709 ordnet die Codewerte ausdrücklich zu: Als Videodaten gelten bei acht Bit die Werte 1 bis 254, für die Synchronisation reserviert sind allein 0 und 255. Alles zwischen 1 und 15 sowie zwischen 236 und 254 ist also gültiges Videosignal — es liegt nur unterhalb von Referenzschwarz beziehungsweise oberhalb von Referenzweiß. BT.2100 benennt diese Bereiche als sub-blacks und super-whites und hält fest, dass ein Signal im begrenzten Bereich sie ausdrücklich nutzen darf.

    Diese Reserve hat zwei Aufgaben. Sie fängt erstens die Überschwinger auf, die bei jeder Filterung und Skalierung entstehen — ein Bildprozessor, der eine Kante nachschärft, erzeugt kurzzeitig Werte jenseits der Enden, und ohne Reserve würden sie abgeschnitten. Und sie erlaubt zweitens, den Schwarzpegel eines Anzeigegeräts überhaupt einzustellen: Das PLUGE-Testbild arbeitet mit Feldern knapp unter und knapp über Referenzschwarz, und BT.2100 begründet damit ausdrücklich, warum Referenzmonitore Werte unterhalb von Schwarz nicht abschneiden dürfen.

    Der volle Bereich hat diese Reserve nicht. Er nutzt die Skala von Rand zu Rand — was für einen Computerbildschirm sinnvoll ist, der ein fertig gerechnetes Bild darstellt und nichts mehr verarbeitet. Für eine Signalkette mit mehreren Verarbeitungsstufen ist es die ungünstigere Wahl.

    Was die Normen tatsächlich vorgeben

    Hier lohnt der genaue Blick, weil die verbreitete Erzählung an dieser Stelle kippt.

    Für die Programmproduktion ist der begrenzte Bereich der Regelfall. BT.2100 stellt beide Darstellungen nebeneinander und hält fest, dass die schmale weit verbreitet ist und als Vorgabe gilt; die volle wurde erst mit dieser Empfehlung eingeführt und soll für den Programmaustausch nur verwendet werden, wenn alle Beteiligten zustimmen. Deutlicher lässt sich eine Vorgabe kaum formulieren.

    Für die Übertragung über HDMI hängt der Vorgabewert an der Art des Bildformats. CTA-861 unterscheidet zwischen CE-Timings — den Fernseh- und Filmauflösungen — und IT-Timings, den klassischen PC-Auflösungen. Bei IT-Timings ist RGB im vollen Bereich der Vorgabewert, bei CE-Timings RGB im begrenzten. Ohne jede Ankündigung soll ein Empfänger genau diese Annahme treffen. Die geltende Fassung von 2025 verlangt von neuen Quellen allerdings, den Bereich immer ausdrücklich zu melden; die stille Vorgabe gilt nur noch für ältere Geräte.

    Beides zusammengenommen: Ein Film in 3840×2160 läuft normgemäß im begrenzten Bereich, die Ausgabe eines Rechners in einer klassischen Bildschirmauflösung wie 1920×1200 normgemäß im vollen. Wer daraus einen generellen Vorzug ableitet, hat die Fallunterscheidung übersehen. Zu beachten ist dabei: Die geläufigen Fernsehauflösungen zählen zu den CE-Timings, auch wenn ein Rechner sie ausgibt — die Einteilung folgt dem Bildformat, nicht der Art des Geräts.

    Ein dritter Punkt aus BT.2100 wird selten erwähnt und ist praktisch relevant: Digitale Bildschnittstellen reservieren selbst Codewerte, sodass ihr zulässiger Videobereich schmaler ist als der eines Vollbereichssignals. Die Abbildung eines Vollbereichsbildes auf eine solche Schnittstelle ist damit anwendungsabhängig — der volle Bereich passt nicht ohne Weiteres durch jede Leitung, für die er gedacht scheint.

    Wie die Kette sich verständigt

    Die Quelle teilt der Anzeige mit, was sie sendet. Der Träger dafür ist der AVI-InfoFrame, ein kleines Datenpaket, das neben dem Bild mitläuft.

    Für RGB-Signale steht dort ein zwei Bit breites Feld mit vier möglichen Werten: Vorgabe je nach Bildformat, begrenzt, voll, und ein reservierter vierter Zustand. Für YCbCr-Signale gibt es ein eigenes Feld mit derselben Aufgabe. Die Norm regelt dabei auch den Fall, dass beide Felder gesetzt sind: Bei RGB-Übertragung soll die Quelle das YCC-Feld passend mitführen, und der Empfänger soll es ignorieren.

    Damit sind drei Stellen beteiligt, an denen die Einstellung sitzen kann, und jede kann für sich falsch stehen:

    • Das Quellgerät legt fest, in welchem Bereich es ausgibt — bei Zuspielern, Konsolen und Rechnern meist im Bildmenü unter „HDMI-Bereich", „RGB-Ausgabebereich" oder ähnlich.
    • Das Anzeigegerät legt fest, wie es das Eingangssignal deutet. Die Einstellung heißt oft „HDMI-Schwarzpegel", „RGB-Bereich" oder „Eingangspegel" und steht meist auf Automatik.
    • Zwischengeräte — Prozessoren, Verteiler, Extender — können den Bereich umrechnen oder die Ankündigung verändern. Ein Gerät, das das Bild verarbeitet, muss die Beschreibung passend neu setzen; ein Gerät, das nur durchreicht, soll sie unangetastet lassen.

    Die Automatik funktioniert oft, aber nicht immer: Sie verlässt sich auf die Ankündigung, und wo ein Zwischengerät sie verwirft oder falsch setzt, rät das Anzeigegerät.

    Häufiges Missverständnis

    „Video-Level ist der beschnittene Kompromiss, PC-Level ist das Original." Das ist die verbreitetste Erzählung zu diesem Thema, und sie hat die Sache genau verkehrt herum. Der begrenzte Bereich ist für Bewegtbild der genormte Regelfall — BT.2100 nennt die volle Darstellung neu und will sie im Programmaustausch nur nach Absprache sehen. Was wie ein Kompromiss aussieht, ist eine bewusste Konstruktion mit Reserve an beiden Enden.

    Vor allem aber liegt in dieser Erzählung ein Denkfehler über die Kette als Ganzes. Wenn eine Quelle im begrenzten Bereich ausgibt und die Anzeige ihn korrekt so interpretiert, geht nichts verloren: Die 219 Stufen werden auf den vollen Darstellungsumfang des Geräts gespreizt, und Schwarz ist so schwarz wie das Gerät kann. Der Vorteil des vollen Bereichs entsteht nur dort, wo das Material selbst in diesem Bereich vorliegt — und Filmmaterial tut das nicht.

    „Ich stelle überall Full ein, dann ist es einheitlich." Das ist ein brauchbarer Notbehelf und keine Lösung. Er funktioniert, solange jedes Gerät der Kette die Einstellung anbietet und einhält. Sobald ein Zuspieler nur begrenzt ausgeben kann, ein Prozessor stillschweigend umrechnet oder die Automatik eines Geräts nicht abschaltbar ist, bricht die Einheitlichkeit an einer Stelle, die man nicht sieht. Der zuverlässigere Weg führt über den Regelfall des Materials — begrenzt für Bewegtbild — und über die Prüfung, ob jedes Glied der Kette ihn durchhält.

    „Das lässt sich mit Helligkeit und Kontrast geraderücken." Nur scheinbar. Wird ein begrenztes Signal als voll gedeutet, ist Schwarz angehoben — und der Helligkeitsregler kann es wieder absenken. Das Bild sieht danach richtig aus und ist es nicht: Die Abstufungen sind gestaucht, und was zwischen den Enden liegt, sitzt an der falschen Stelle. Im umgekehrten Fall ist es endgültig, weil dort Werte bereits abgeschnitten wurden; kein Regler holt eine Zeichnung zurück, die nicht mehr im Signal ist. Was die beiden Regler tatsächlich tun, steht bei der Bildkalibrierung.

    Am Testbild erkennen

    Der Fehler lässt sich ohne Messtechnik feststellen, und zwar an beiden Enden der Skala getrennt.

    Am unteren Ende dient ein PLUGE-Testbild: Es zeigt Felder knapp unterhalb und knapp oberhalb von Referenzschwarz vor schwarzem Grund. Richtig eingestellt verschwindet das Feld unter Schwarz vollständig, während das darüber gerade eben zu erkennen ist. Sind beide sichtbar, ist Schwarz angehoben — das Signal ist begrenzt, wird aber als voll gedeutet. Ist auch das obere Feld unsichtbar, wird abgeschnitten.

    Am oberen Ende dient ein Testbild mit abgestuften Weißfeldern oberhalb von Referenzweiß. Verschmelzen die obersten Stufen zu einer Fläche, gehen Lichter verloren.

    Beides gehört zu jeder Inbetriebnahme, und zwar je Eingang und je Quelle einzeln: Die Einstellung gilt oft eingangsbezogen, und ein Zuspieler kann sich anders verhalten als der nächste.

    Nicht zu verwechseln mit

    • Gamma: Der Verlauf zwischen Schwarz und Weiß. Der Signalwertebereich legt fest, wo die Enden liegen, das Gamma, wie sich die Stufen dazwischen verteilen.
    • Helligkeits- und Kontrastregler: Bedienelemente am Gerät. Sie verschieben die Lage der Enden in der Wiedergabe und ändern nichts an der Codierung des Signals.
    • Bittiefe: Wie viele Stufen es gibt, nicht wie sie zugeordnet sind — siehe Bittiefe. Beide Größen wirken zusammen: Im begrenzten Bereich stehen bei acht Bit 219 Stufen für den Nutzbereich zur Verfügung, bei zehn Bit das Vierfache.
    • Dynamikumfang: Was das Anzeigegerät zwischen hellstem und dunkelstem Punkt tatsächlich darstellen kann. Das ist eine Geräteeigenschaft, keine Codierung.

    In der Praxis

    Ein Kino mit Projektor, AV-Prozessor und zwei Quellen: ein Blu-ray-Spieler und ein Medienrechner. Der Kunde meldet, Filme von der Disc sähen flau aus, dieselben Filme vom Rechner dagegen richtig. Er vermutet den Projektor.

    Was hier zuerst zu klären ist, betrifft nicht das Gerät, sondern die Verständigung zwischen zwei Geräten. Der Blu-ray-Spieler gibt Filmmaterial normgemäß im begrenzten Bereich aus. Der Medienrechner läuft mit einer PC-Auflösung und damit normgemäß im vollen. Steht der Projektor fest auf „voll", passt er zum Rechner und nicht zur Disc — und genau das ist das beschriebene Bild: flau bei der einen Quelle, richtig bei der anderen.

    Das Verfahren dahinter ist ein Durchgang je Signalweg statt einer Einstellung für alles. Am Projektor die Automatik prüfen und, wenn sie unzuverlässig arbeitet, je Eingang fest einstellen; die Quellen so konfigurieren, dass jede den zu ihrem Material passenden Bereich ausgibt; Zwischengeräte daraufhin ansehen, ob sie die Ankündigung durchreichen. Erst danach ist eine Aussage über den Schwarzwert des Projektors überhaupt belastbar — wer vorher misst, misst einen Übertragungsfehler und hält ihn für eine Geräteeigenschaft.

    Zwei Quellen mit unterschiedlichem Bereich sind übrigens kein Fehler, sondern der Normalfall. Die Kette muss ihn nur je Quelle richtig auflösen.

    Verknüpfte Inhalte

    Wie die Quelle den Bereich ankündigt und warum eine Ankündigung keine Anweisung ist, steht beim InfoFrame; welche Fähigkeiten die Gegenrichtung meldet, beim EDID. Was ein angehobenes Schwarz sonst noch für Ursachen haben kann und warum der Raumanteil meist überwiegt, führt der Schwarzwert aus. Wie viele Stufen zwischen den Enden liegen, klärt die Bittiefe, wie sie verteilt sind das Gamma.

    Quellen

    Die Codewerte beider Bereiche und die Zuordnung der Randwerte stammen aus ITU-R BT.709-6, §§ 4.5 bis 4.7, und aus ITU-R BT.2100-3, Tabelle 9 samt den Anmerkungen 9a und 9b; beide Empfehlungen wurden für diese Seite am Objekt gelesen. Die Feststellung, dass die schmale Darstellung als Vorgabe gilt und die volle für den Programmaustausch der Zustimmung aller Beteiligten bedarf, steht wörtlich in BT.2100-3 vor Tabelle 9. Die Begründung über PLUGE-Testsignale stammt aus Anmerkung 5h derselben Empfehlung. Die Vorgabewerte je Timing-Art, die Pegelfestlegungen und die Felder des AVI-InfoFrame stammen aus CTA-861-G und sind an der geltenden Fassung ANSI/CTA-861-J von 2025 am Original bestätigt.

    7
    Subwoofer-Typ

    Glossar

    Subwoofer

    Ein Subwoofer ist ein Lautsprecher, der ausschließlich tiefe Frequenzen wiedergibt — je nach System etwa den Bereich von 20 Hz bis 80 Hz oder 120 Hz. Er entlastet die übrigen Lautsprecher und bringt Tiefbass, den kompakte Boxen physikalisch nicht liefern können.

    Ausführliche Erklärung

    Tiefe Töne brauchen bewegte Luft: große Membranfläche, viel Hub, kräftige Verstärkung. Ein Subwoofer bündelt genau das in einem eigenen Gehäuse, fast immer mit eingebauter Endstufe. Das Bassmanagement des AV-Receivers oder Prozessors leitet ihm die Tiefbassanteile aller Kanäle plus den LFE-Kanal der Filmtonspur zu.

    Die Auslagerung hat einen zweiten, oft unterschätzten Vorteil: Tiefbass unterhalb von rund 80 Hz lässt sich kaum orten. Der Subwoofer darf deshalb dort stehen, wo der Raum den gleichmäßigsten Bass liefert — unabhängig davon, wo die Haupt­lautsprecher fürs Klangbild stehen müssen. Diese Freiheit ist wertvoll, denn im Bassbereich bestimmen Raummoden das Ergebnis stärker als das Datenblatt des Geräts. Derselbe Subwoofer kann in einer Ecke dröhnen und einen Meter weiter präzise klingen.

    Ein einzelner Subwoofer bedient allerdings meist nur einen Sitzplatz wirklich gut; auf den Nachbarplätzen schwankt der Bass oft deutlich. Wer mehrere Plätze konsistent versorgen will, landet früher oder später bei mehreren Subwoofern — dem Multisub-Ansatz.

    Woran erkennst Du einen guten Subwoofer?

    Auf dem Datenblatt steht selten, was wirklich zählt. Ein guter Subwoofer hält seinen Pegel sauber durch: Er spielt auch laute Passagen ohne hörbare Verzerrung, ohne Strömungsgeräusche und ohne mechanisches Klappern. Er arbeitet präzise — ein Bassimpuls beginnt und endet, statt weich nachzuschwingen. Und sein Tiefgang ist nur im Zusammenspiel aussagekräftig: Entscheidend ist, wie tief und wie laut er gleichzeitig kann, denn eine einzelne Hertz-Angabe ohne Pegelbezug sagt wenig. Ehrlich prüfen lässt sich all das nur durch Messung und Hören im eigenen Raum — womit wir wieder bei der Aufstellung als größtem Einzelfaktor wären.

    Bauformen im Überblick

    Subwoofer unterscheiden sich darin, wohin das Chassis strahlt und wie das Gehäuse arbeitet. Frontfire-Modelle strahlen nach vorn, Downfire-Modelle nach unten Richtung Boden. Push-Pull-Konstruktionen setzen zwei gegensinnig arbeitende Chassis ein; Systeme mit Passivmembran ersetzen die Öffnung eines Bassreflexgehäuses durch eine zweite, nicht angetriebene Membran. Die Grundsatzfrage dahinter ist das Gehäuseprinzip: geschlossen oder Bassreflex. Keine dieser Bauformen ist pauschal die beste — sie verschieben die Schwerpunkte zwischen Maximalpegel, Präzision, Baugröße und Aufstellung, und wie sich das im Einzelfall auswirkt, entscheidet wieder der Raum mit.

    Was sagen Wattzahlen?

    Kaum eine Gerätegattung wirbt so gern mit großen Wattzahlen wie Subwoofer. Nur: Watt beschreibt die Leistung des eingebauten Verstärkers, nicht den Schalldruck, der im Raum ankommt — der entsteht erst aus dem Zusammenspiel von Verstärker, Chassis, Membranfläche, Hub und Gehäuse. Dazu kommt, dass Hersteller unterschiedlich messen: Dauerleistung, Kurzzeitleistung und Peak-Angaben desselben Geräts liegen weit auseinander und sind zwischen Marken kaum vergleichbar. Und selbst echte Mehrleistung wirkt kleiner als gedacht, denn eine Verdopplung der Verstärkerleistung bringt nur 3 dB mehr Pegel. Eine große Wattzahl ist für sich genommen also noch kein Kaufargument — aussagekräftig wird sie erst im Zusammenhang mit dem Rest der Konstruktion.

    Nicht zu verwechseln mit

    • LFE-Kanal: die „.1"-Tonspur im Filmton — ein Signal, kein Gerät. Der Subwoofer spielt den LFE und den umgeleiteten Tiefbass der anderen Kanäle.
    • Tieftöner einer Standbox: arbeitet im selben Frequenzbereich, ist aber an die Position der Box gebunden.

    Praxisbeispiel

    Du stellst Deinen neuen Subwoofer dorthin, wo er optisch am wenigsten stört — in die Ecke neben dem Regal. Der Bass dröhnt. Bevor Du am Gerät zweifelst: Schiebe den Subwoofer testweise an zwei, drei andere Positionen und höre denselben Filmausschnitt. Der Unterschied ist häufig größer als der zwischen zwei Preisklassen. Erst wenn Position und Einstellung stimmen, zeigt sich, was das Gerät wirklich kann.

    Verknüpfte Inhalte

    Einbindung über Bassmanagement und Übergangsfrequenz; Mehrplatz-Konzepte unter Multisub; Grundlagen unter Raummode.

    Quellen

    Standardliteratur (Toole: Sound Reproduction, 3. Auflage); Ortbarkeits- und Aufstellungsfragen dort ausführlich behandelt.

    Integrierte Dual-Subwoofer; optional bis 4× AMBEO Sub kabellos

    Akustische Kennwerte

    Frequenzgang

    Glossar

    Frequenzgang

    Der Frequenzgang beschreibt, mit welchem Pegel ein Gerät jede Frequenz wiedergibt — aufgetragen als Kurve des Schalldruckpegels in Dezibel über der Frequenz in Hertz. Als Zahlenpaar im Datenblatt („40 Hz bis 20 kHz") belegt er erst dann etwas, wenn eine Toleranz und die Messbedingungen dabeistehen.

    Jedes Gerät gibt manche Töne lauter wieder als andere. Der Frequenzgang ist die Kurve, die das sichtbar macht: ganz links die tiefen Töne, ganz rechts die hohen, und die Höhe der Kurve sagt, wie laut sie ankommen. Eine waagerechte Linie hieße, dass jeder Ton gleich behandelt wird — das schafft weder ein Lautsprecher noch ein Zimmer. Im Prospekt steht von der ganzen Kurve meistens nur, wo unten und oben Schluss ist, und ausgerechnet diese Angabe verrät am wenigsten. Zwei Lautsprecher mit derselben Prospektzeile können deutlich verschieden klingen.

    Ausführliche Erklärung

    Was aufgetragen wird

    Auf der waagerechten Achse steht die Frequenz, logarithmisch geteilt, damit jede Oktave gleich breit erscheint; auf der senkrechten der Schalldruckpegel in Dezibel. Die Kurve beantwortet damit eine einzige Frage: Wie viel Pegel kommt bei welcher Frequenz an?

    Genau genommen hat die Übertragung zwei Hälften, den Amplitudengang und den Phasengang. Was Datenblätter und Messprogramme als „Frequenzgang" zeigen, ist fast immer nur die erste — der Betrag, die Lautstärke je Frequenz. Die Zeitseite steckt im Phasengang und wird gesondert dargestellt.

    Bei einem Lautsprecher entsteht diese Kurve aus einer Messung mit Mikrofon, bei einem Verstärker oder Wandler aus einer elektrischen Messung. Der Unterschied ist erheblich: Elektronik liefert heute routinemäßig eine praktisch gerade Linie über den ganzen Hörbereich, Wandler und Räume nie.

    Ohne Toleranz keine Aussage

    Ein „von … bis" ohne Toleranzfenster belegt nichts — auch wenn Datenblätter die Angabe ständig in dieser Form führen. Die vollständige Form lautet „40 Hz bis 20 kHz, ±3 dB": Innerhalb dieser Grenzen weicht die Kurve höchstens 3 dB nach oben oder unten von einem Bezugspegel ab, und dieser Bezugspegel ist der Mittelwert über ein angegebenes Band.

    Die Toleranz ist die eigentliche Information, denn sie lässt sich gegen die Reichweite tauschen. Derselbe Lautsprecher, der bei ±3 dB von 40 Hz bis 20 kHz spielt, deckt bei ±6 dB vielleicht 32 Hz bis 22 kHz ab und bei einem 10-dB-Fenster noch mehr. Wer die untere Grenze im Prospekt niedriger haben will, muss nichts am Gerät ändern — es genügt, das Fenster aufzumachen. Eine Angabe ohne Toleranz lässt sich deshalb mit keiner anderen vergleichen.

    Genau hier liegt der Unterschied zwischen Übertragungsbereich und belegtem Frequenzgang. Den Übertragungsbereich legt IEC 60268-5 fest: Er reicht von der unteren bis zur oberen Frequenz, bei der die Kurve auf der Bezugsachse höchstens 10 dB unter dem gemittelten Pegel liegt; Einbrüche, die schmaler als eine Neuntel-Oktave sind, zählen dabei nicht mit. Das ist ein bewusst weites Fenster für eine Reichweitenangabe — ein Pegelabfall um 10 dB ist rund die halbe empfundene Lautstärke. Als Aussage über Klangbalance taugt der Übertragungsbereich damit nicht, und er soll es auch nicht. Ein belegter Frequenzgang zeigt stattdessen die Kurve selbst, mit Toleranzband und Bedingungen.

    Messbedingungen entscheiden mit

    Eine Frequenzgangkurve ist nur so vergleichbar wie die Angaben, unter denen sie entstanden ist. Vier davon sollten immer dabeistehen:

    • Achse und Winkel. Die Normmessung läuft auf der Bezugsachse, also auf der vom Hersteller definierten Hauptrichtung. Eine Kurve unter 30 Grad seitlich sieht anders aus, und im Wohnraum hört niemand ausschließlich auf Achse.
    • Umgebung und Abstand. Freifeld oder Halbraum, gemessen in 0,5 m oder ganzen Metern und auf 1 m umgerechnet. Eine Messung im normalen Zimmer bildet unterhalb der Schroeder-Frequenz — der Grenze, ab der Raummoden einzeln durchschlagen statt sich zu überlagern — überwiegend den Raum ab und nicht mehr den Lautsprecher.
    • Pegel. Eine bei Zimmerlautstärke aufgenommene Kurve sagt nichts über das Verhalten bei Kinopegel; Antrieb und Schwingspule verhalten sich dort messbar anders.
    • Glättung. Sie fasst benachbarte Messpunkte zusammen. Ein schmaler Einbruch, der mit einer Zwölftel-Oktave deutlich sichtbar dasteht, ist unter Terzglättung kaum noch zu erkennen. Dieselbe Messung ergibt so zwei sehr verschiedene Bilder.

    Die Kette selbst muss dabei genauer sein als das Prüfobjekt: IEC 60268-5 verlangt von Generator, Verstärker und Messverstärker einen Amplitudengang, der über den Messbereich innerhalb von ±0,5 dB bleibt.

    Was die Kurve nicht zeigt

    Drei Eigenschaften bleiben grundsätzlich außerhalb dieser Darstellung, und alle drei entscheiden im Wohnraum mit.

    Die Richtung. Eine Einzelkurve gilt für eine Richtung. Am Hörplatz kommt aber beides an, der Direktschall von der Achse und der Anteil, den Wände und Decke zurückwerfen. Wie ein Lautsprecher seinen Schall auf die Winkel verteilt, zeigt erst eine Kurvenfamilie über viele Winkel — der Rundum-Messdatensatz nach ANSI/CTA-2034, den der kanadische Forscher Floyd Toole am National Research Council seit den 1980er-Jahren etabliert hat.

    Die Pegelfestigkeit. Bei welchem Pegel die Kurve aufgenommen wurde, steht in den Bedingungen; wie weit sie sich bei höherem Pegel verformt, steht nirgends. Erwärmte Schwingspulen liefern weniger Wirkungsgrad, und Verzerrungen steigen an, lange bevor ein Gerät die angegebene Belastbarkeit erreicht.

    Das Zeitverhalten. Zwei Lautsprecher mit derselben Amplitudenkurve können unterschiedlich nachschwingen. Was nach dem Signal übrig bleibt, zeigen Impulsantwort und Wasserfalldiagramm. Nur unter der Bedingung der Minimalphasigkeit hängen Amplituden- und Phasenverlauf so zusammen, dass einer aus dem anderen folgt — bei Mehrwegelautsprechern und im Raum gilt das eben nicht durchgehend.

    Häufiges Missverständnis

    „Der spielt bis 32 Hz, der andere nur bis 40 Hz — also hat der erste den besseren Bass." Ohne Toleranz und Messbedingung vergleichst Du zwei Zahlen, die auf verschiedene Weise entstanden sind. Der eine Hersteller nennt vielleicht seinen Übertragungsbereich mit dem 10-dB-Fenster der Norm, der andere einen Frequenzgang mit ±3 dB. Die Zahl des Ersten sieht besser aus und belegt weniger. Belastbar wird der Vergleich erst, wenn beide Angaben dasselbe Fenster nennen — und wirklich belastbar erst mit den Kurven.

    Ebenso verbreitet ist der Schluss vom glatten Verlauf auf guten Klang. Eine gerade Kurve auf Achse ist eine notwendige Voraussetzung und keine hinreichende: Ein Lautsprecher, dessen Bündelung sich am Übergang zwischen zwei Chassis sprunghaft ändert, kann auf Achse tadellos messen und im Zimmer trotzdem unruhig klingen, weil der Raumanteil eine ganz andere Klangfarbe hat als der Direktschall.

    Nicht zu verwechseln mit

    • Frequenz: die Größe auf der waagerechten Achse. Der Frequenzgang ist der Verlauf über dieser Achse.
    • Übertragungsbereich: eine Reichweitenangabe nach IEC 60268-5 mit einem Fenster von 10 dB unter dem Mittelwert. Er beantwortet, wo ein Gerät noch etwas abgibt, und nicht, wie gleichmäßig.
    • Phasengang und Gruppenlaufzeit: die Zeitseite derselben Übertragung. Sie beschreiben, wann eine Frequenz ankommt, während der Amplitudengang sagt, wie laut.
    • Zielkurve: die Sollvorgabe einer Raumkorrektur, auf die hin entzerrt wird. Sie beschreibt einen Wunsch und ist keine Messung.
    • Klirrfaktor: der Anteil neu erzeugter Frequenzen. Ein Gerät kann einen geraden Frequenzgang und hohe Verzerrung zugleich haben.

    In der Planung

    Ein Kunde legt zwei Standlautsprecher nebeneinander und will wissen, welcher tiefer spielt. Modell A steht mit „32 Hz bis 25 kHz" im Prospekt, Modell B mit „45 Hz bis 20 kHz, ±3 dB". Nach den Zahlen wäre die Sache klar.

    Die erste Frage ist trotzdem keine Gerätefrage: Wird im Raum überhaupt ein Lautsprecher gebraucht, der die unterste Oktave abdeckt, oder übernimmt sie ein Subwoofer mit eigener Aufstellung und eigener Ankopplung? In fast allen Wohnräumen bringt die zweite Antwort mehr, weil die tiefsten Töne von den Raummoden dominiert werden und ihre Wiedergabe damit an der Position hängt und kaum am Datenblatt.

    Dann erst das Verfahren. Für beide Modelle lässt sich der Messreport anfragen — Kurvenfamilie über die Winkel, Toleranzband, Messbedingungen. Liegt er für A nicht vor und für B schon, ist das bereits ein Befund. Kommt er, lässt sich prüfen, mit welchem Fenster die 32 Hz von A zustande gekommen sind und wo die Kurve tatsächlich abzufallen beginnt.

    Die Geräteentscheidung fällt damit zuletzt und aus anderen Gründen als den Prospektzahlen: aus dem Abstrahlverhalten, das zur Raumgeometrie passen muss, und aus der Frage, wie sauber sich der Übergang zum Subwoofer legen lässt.

    Verknüpfte Inhalte

    Die Größe auf der waagerechten Achse erklärt der Eintrag zur Frequenz, die Pegelskala der Eintrag zum Dezibel. Wie eine Messung im Raum abläuft und welche Sichten sie liefert, steht bei der Raummessung; ab welcher Frequenz der Raum die Kurve bestimmt, klärt die Schroeder-Frequenz. Die Zeitdarstellung derselben Aufnahme behandeln Impulsantwort und Wasserfalldiagramm. Warum eine Einzelkurve über das Verhalten im Zimmer wenig verrät, führen Bündelungsmaß, Hörfenster und der Rundum-Messdatensatz aus. Wie veröffentlichte Messreports gelesen werden, behandelt die Wissensseite zum Rundum-Messdatensatz und zur Wandlermessung.

    Quellen

    Der Übertragungsbereich mit dem 10-dB-Kriterium, der Mittelung über ein angegebenes Band und der Ausnahme für Einbrüche schmaler als eine Neuntel-Oktave ist in IEC 60268-5 festgelegt und in IEC 60268-21 ein zweites Mal beschrieben; ebenso die Messung auf der Bezugsachse, der Messabstand mit Umrechnung auf 1 m und die Anforderung von ±0,5 dB an die Messkette. Der Rundum-Messdatensatz steht in ANSI/CTA-2034; seine Herkunft und die Verbindung zum Klangeindruck im Raum stammen aus der Standardliteratur zur Lautsprecherwiedergabe.

    38 Hz – 20 kHz
  • Gehäusemaße

    Höhe
    77 mm
    Breite
    1051 mm
    Tiefe
    121 mm
    Gewicht
    6.3 kg
