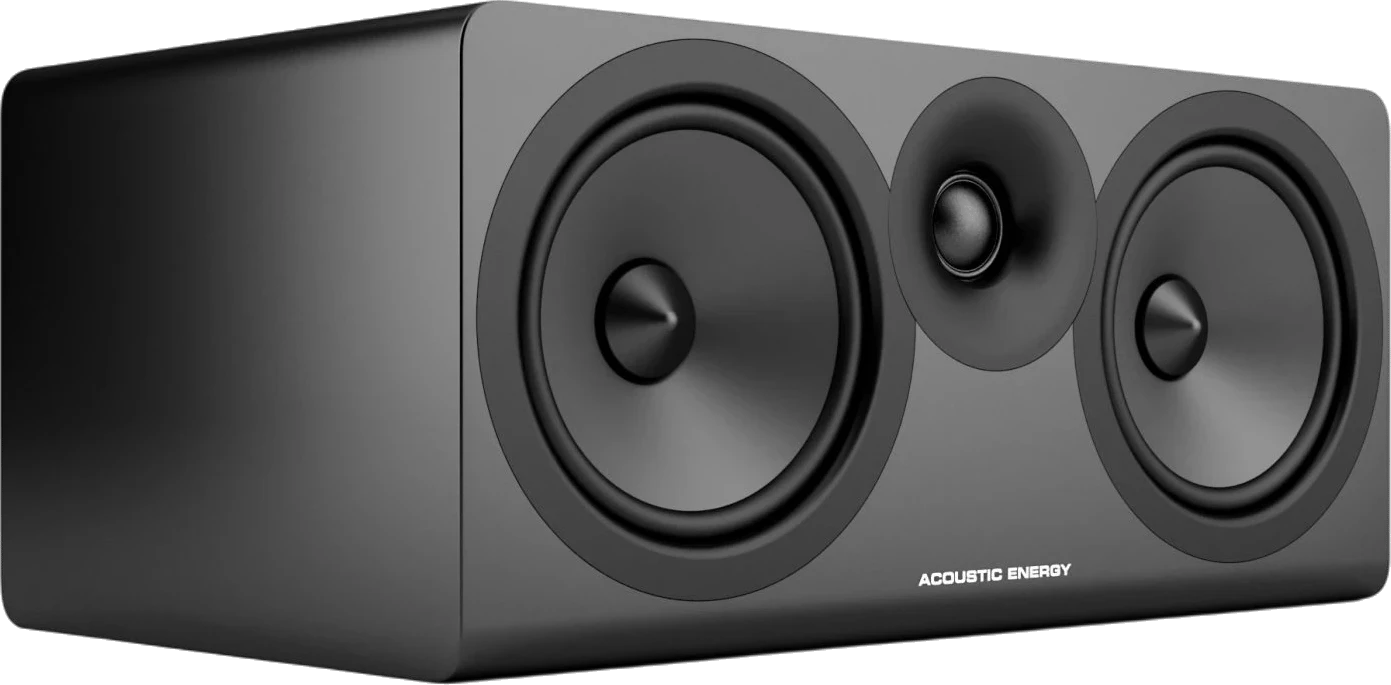

Der Centerkanal ist der mittlere der drei Frontkanäle eines Mehrkanalsystems. Auf ihm liegen fast der gesamte Dialog und alles, was mittig im Bild passiert. Er existiert, damit die vordere Abbildung ihre Richtung behält, auch wenn jemand außerhalb der Mittelachse sitzt — ein Anspruch, den die Rundfunkempfehlung ITU-R BS.775 ausdrücklich über die Zweikanal-Stereofonie hinaus formuliert.

Ausführliche Erklärung

Die ITU-Empfehlung BS.775 beschreibt seit 1992 ein einziges Mehrkanalsystem für Rundfunk und Fernsehen: drei Frontkanäle, zwei Seiten- oder Rückkanäle, dazu ein optionaler Kanal für tieffrequente Effekte. In der Referenzanordnung der aktuellen Ausgabe von Dezember 2022 steht der Center bei 0 Grad, Links und Rechts bei 30 Grad, alle drei auf 1,2 Metern Höhe. Was der dritte Frontkanal leisten soll, steht als erste Grundanforderung in Anhang 2: Die Richtungsstabilität der vorderen Abbildung ist über eine Hörfläche zu halten, die größer ist als die der Zweikanal-Stereofonie.

Damit ist der Zweck benannt, und er ist nicht die Lautstärke der Sprache. Es geht um die Fläche, auf der die Abbildung noch stimmt.

Was auf dem Kanal liegt

CEDIA und die CTA halten in ihrer aktuellen Planungsempfehlung für immersiven Ton fest, dass der größte Teil aller Geräusche und nahezu der gesamte Dialog von den Lautsprechern an der Bildwand kommt — und dass der Center in Film und Fernsehen über weite Strecken als einziger Lautsprecher arbeitet. Dazu kommen mittige Effekte: alles, was sich auf der Bildachse ereignet, vom zuschlagenden Türblatt bis zum Motor eines Autos, das frontal auf die Kamera zufährt.

Daraus folgt eine Konsequenz, die auf keinem Datenblatt steht: Über die Spieldauer eines Films gerechnet läuft der Center länger als jeder andere Lautsprecher der Front, und in vielen Passagen ohne Hilfe von Links und Rechts. Was er an Pegel, Frequenzumfang und gleichmäßiger Abstrahlung kann, begrenzt deshalb, was die ganze Front kann.

Dieselbe Empfehlung stellt die Dialogverständlichkeit an die erste Stelle ihrer neun Leistungsziele und zählt auf, wovon sie abhängt: Frequenzgang, Bündelungsmaß, Schallleistung und Abdeckung der Zuhörerfläche des Lautsprechers, seine Montage und Aufstellung, die Raumakustik und der Störgeräuschpegel. Vier dieser sieben Größen sind Eigenschaften des Center-Lautsprechers, eine fünfte ist die Art, wie er montiert und aufgestellt wird.

Warum die Phantommitte ihn bei mehreren Hörern nicht ersetzt

Zwei Lautsprecher, die dasselbe Signal abstrahlen, erzeugen ein Hörereignis zwischen sich — die Phantomschallquelle erklärt, wie das funktioniert und woran es hängt. Für die Planung zählt daran vor allem die Empfindlichkeit gegenüber der Sitzposition: Schon ein halber Meter seitlicher Versatz verschiebt die Ankunftszeiten so weit, dass die Mitte zum näheren Lautsprecher kippt.

Im Heimkino kommt das Bild dazu. Die Ton-Bild-Kohärenz hält die Stimme so lange am Mund des Sprechers, wie der seitliche Versatz rund zehn Grad nicht überschreitet. Eine wandernde Phantommitte verlässt diesen Bereich auf den Außenplätzen zuverlässig, und dann hört der Zuschauer zwei Orte: das Gesicht vorn, die Stimme daneben. Ein realer Center kennt dieses Problem nicht, weil seine Richtung von der Sitzposition unabhängig ist.

Ein zweiter Unterschied wirkt auch auf dem mittigen Platz. Bei der Phantommitte erreicht jedes Ohr beide Lautsprecher, und die Überlagerung der leicht verschobenen Signale färbt den oberen Mittelton ein — also genau den Bereich, in dem die Sprachverständlichkeit entsteht.

Was ein fehlender oder zu kleiner Center kostet

Fehlt der Lautsprecher ganz, verschwindet sein Inhalt nicht. Die ITU-Empfehlung gibt für den Weg von 3/2 auf reines Stereo eine feste Rechnung vor: Der Center kommt mit dem Faktor 0,7071 — also um 3 dB abgesenkt — auf Links und Rechts. Wie das im Detail abläuft und welche Wahlmöglichkeiten die Geräte dabei haben, steht beim Downmix. Für den Hörer bedeutet es: Der Dialog liegt ab jetzt in einer Phantommitte und hängt an der Symmetrie des Sitzplatzes.

Der zu kleine Center ist der häufigere Fall und der schwerer zu erkennende. Drei Wirkungen überlagern sich:

Die Klangfarbe bricht in der Bildmitte. Ein Center aus einer anderen Baureihe hat andere Chassis, eine andere Weiche und eine andere Bündelung als Links und Rechts. Ein Geräusch, das von links über die Mitte nach rechts wandert, ändert dabei hörbar seinen Charakter. Welche Grenzwerte dafür gelten und warum die frontalen Kanäle der wichtigste Fall sind, steht beim Timbre Matching.

Die Pegelreserve fehlt dort, wo sie am meisten gebraucht wird. Weil der Center über weite Strecken allein arbeitet, erreicht er seine Grenze früher als die beiden anderen Frontkanäle, obwohl er im Datenblatt neben ihnen kleiner aussieht. Hörbar wird das als Verhärtung von Stimmen in lauten Szenen.

Die Abstrahlung passt zur falschen Ebene. Der Center muss unter oder über die Bildfläche passen und wird deshalb fast immer liegend gebaut. Bei der verbreiteten Bestückung mit zwei Tieftönern links und rechts eines Hochtöners liegt die eingeschnürte, ungleichmäßige Abstrahlrichtung damit in der Waagerechten — dort, wo die Zuschauer nebeneinandersitzen. Die Herleitung dazu steht bei der D'Appolito-Anordnung; die Gegenentwürfe sind ein liegender Dreiweger oder ein Koaxialchassis.

Wo der Center hingehört

Die ITU-Empfehlung legt das akustische Zentrum der Frontlautsprecher auf Ohrhöhe und benennt gleich die Voraussetzung dafür: eine akustisch transparente Leinwand, hinter der Lautsprecher stehen dürfen. Ist die Bildfläche undurchlässig — ein Fernseher, eine gewöhnliche Leinwand —, gehört der Center unmittelbar über oder unter das Bild. Die Planungsempfehlung von CEDIA und CTA präzisiert das: Die akustischen Zentren der Bildwandlautsprecher sollen im mittleren Drittel der Bildhöhe liegen. Passt der Center nicht auf die Ebene von Links und Rechts, entscheiden über oben oder unten der Abstand zu Begrenzungsflächen, ein freier Schallweg zu den Sitzplätzen, die Größe und Lage des Bildes und die Abdeckung, die der Lautsprecher schafft.

Zwei Punkte ergänzen sich dazu aus derselben Quelle und der ITU: Der Referenzsitzplatz soll auf der Mittelachse des Centers liegen, und wenn die drei Frontlautsprecher auf einer geraden Linie stehen statt auf einem Kreisbogen, gehört der Center zeitlich verzögert, weil er sonst näher am Hörer ist als Links und Rechts.

Häufiges Missverständnis

„Der Center ist der Dialoglautsprecher, also darf er der kleinste sein." Die Zuordnung stimmt, der Schluss daraus nicht. Gerade weil der Dialog dort liegt, arbeitet dieser Lautsprecher über weite Strecken allein und liefert über einen Film gerechnet die meiste Energie der Front. Die verbreitete Aufteilung — große Standboxen außen, flaches Modell in der Mitte — dreht die Belastung genau um.

„Mit Center brauche ich mich um die Sitzplätze nicht mehr zu kümmern." Der Center stabilisiert die Mitte, und das ist viel. Klar, er hilft aber nur dem, was auf ihm liegt: Alles, was zwischen den Kanälen erscheint — Musik, Atmosphären, seitliche Effekte —, bleibt eine Phantomabbildung und bleibt damit an die Sitzposition gebunden. Die Basisbreite und die Anordnung der Plätze bleiben also Planungsfragen.

„Ohne Center geht der Dialog verloren." Er wird heruntergemischt und landet zu gleichen Teilen auf Links und Rechts. Hörbar ist der Unterschied trotzdem, und zwar auf zwei Ebenen: Die Stimme wandert für außen sitzende Zuschauer aus dem Bild, und die Front verliert die Reserve, die ein eigener Lautsprecher für den lautesten Kanal mitbringt.

Nicht zu verwechseln mit

• Phantommitte: Das Hörereignis zwischen zwei Lautsprechern. Sie ist die Lösung ohne dritten Kanal und funktioniert nur um die Mittelachse herum — siehe Phantomschallquelle.
• Left/Right Center: Zusätzliche Kanäle zwischen Center und den äußeren Frontlautsprechern in großen Bildwänden, mit eigener Aufgabe. Erklärt bei den Screenkanälen.
• Dialognormalisierung: Eine Pegelangabe in der Tonspur, die den Wiedergabepegel steuert. Sie sagt nichts darüber, aus welchem Lautsprecher die Stimme kommt.
• Center-Betrieb einer Soundbar: Der mittlere Kanal wird dort über eigene Chassis in einem gemeinsamen Gehäuse wiedergegeben. Der Kanal ist vorhanden, die Trennung zu Links und Rechts folgt aber der Gehäusebreite.

In der Planung

Ein Wohnzimmer, Sofa für drei Personen, ein 75-Zoll-Fernseher auf einem Sideboard. Angeboten sind zwei Standlautsprecher einer gehobenen Serie und ein flacher Center aus der Einsteigerserie desselben Herstellers, weil unter dem Fernseher nur 11 Zentimeter frei sind.

Zuerst gehört geklärt, worauf dieser Raum ausgelegt wird. Es sitzen regelmäßig drei Menschen nebeneinander, und zwei davon außerhalb der Mittelachse — damit ist die Frage entschieden, ob es einen Center geben soll. Sie hängt an der Nutzung des Raums und nicht am Gerät.

Das Verfahren folgt daraus: Der Center soll klanglich zu Links und Rechts passen und in der Waagerechten gleichmäßig abstrahlen, weil genau in dieser Ebene die drei Plätze liegen. Die Bauhöhe von 11 Zentimetern ist die harte Grenze, und sie steht gegen beides. Was hier weiterhilft, ist eine Änderung am Möbel oder am Bildaufbau: den Fernseher höher setzen, das Sideboard tauschen, den Center darunter statt darauf stellen. Diese Entscheidung kostet nichts, solange sie vor dem Kauf fällt.

Erst danach kommt die Geräteauswahl, und sie fällt anders aus als angeboten: lieber zwei Nummern kleinere Standlautsprecher aus derselben Serie wie ein passender Center als ein hochwertiges Paar mit einem Fremdkörper in der Mitte. Gleiche Chassis und gleiche Weiche über alle drei Frontkanäle halten die Bildmitte klanglich zusammen.

Verknüpfte Inhalte

Was die Ziffern in Angaben wie 5.1.2 abzählen, steht bei der Kanal-Notation; wie die Abbildung ohne dritten Kanal entsteht, bei der Phantomschallquelle. Warum alle Kanäle dieselbe Klangfarbe haben sollen, erklärt das Timbre Matching, und wie weit Ton und Bild auseinanderliegen dürfen, die Ton-Bild-Kohärenz. Was die Bauform des liegenden Centers mit seiner Abstrahlung macht, behandelt die D'Appolito-Anordnung; welche Kanäle in großen Bildwänden dazukommen, die Screenkanäle. Wie viele Wege ein Lautsprecher hat und was daraus folgt, steht bei der Wegezahl. Das Planungsdokument, aus dem die Aufstellungsregeln stammen, ist unter CEDIA/CTA-RP22 beschrieben.

Quellen

Zweck und Referenzanordnung des dritten Frontkanals, die Anforderung an die Hörfläche und die Downmix-Rechnung auf Stereo stammen aus der Empfehlung ITU-R BS.775-4 vom Dezember 2022, die für diese Seite im Volltext eingesehen wurde. Die Aussagen zu Dialogverständlichkeit, zum überwiegend allein arbeitenden Center und zur vertikalen Lage der Bildwandlautsprecher stammen aus der Planungsempfehlung CEDIA/CTA-RP22 in der Fassung 1.2 von September 2023.

Ein Kalottenhochtöner hat als Membran eine flache Kuppel — die Kalotte — von meist rund 25 Millimetern Durchmesser. Die Schwingspule umschließt den Rand dieser Kuppel und schiebt sie als Ganzes vor und zurück. Hinter der Kalotte liegt eine geschlossene Kammer, vor ihr in vielen Bauformen ein kurzer Trichter. Diese Anordnung ist die verbreitetste Hochtonbauform überhaupt: Was im Handel ohne weitere Angabe „Hochtöner" heißt, ist fast immer eine Kalotte.

Ausführliche Erklärung

Die Kuppelform hat einen mechanischen Grund. Eine Membran soll sich im Arbeitsbereich wie ein steifer Kolben bewegen und ihre Form dabei behalten; sobald sie sich in sich verbiegt, entstehen Resonanzen, die im Frequenzgang und in der Verzerrung sichtbar werden. Eine Wölbung ist gegen Verbiegung deutlich steifer als eine ebene Scheibe desselben Materials und derselben Dicke. Genau deshalb kann eine Kalotte so dünn und so leicht ausfallen, wie sie ausfällt.

Der Antrieb greift am Rand an. Die Schwingspule ist ein Zylinder, dessen Durchmesser dem der Kalotte entspricht, und sie liegt im Luftspalt des Magnetsystems. Meist ist sie unterhängend gewickelt — kürzer als der Spalt —, weil jede Windung im Feld liegen und Kraft erzeugen soll; der lange Weg mit gleichbleibendem Kraftfaktor, den ein Tieftöner braucht, wird hier gar nicht gebraucht. Eine Zentrierspinne gibt es nicht. Die Führung übernimmt allein die Aufhängung am Rand, ein schmaler Ring, der bei Gewebekalotten häufig aus demselben Stück Material besteht wie die Kuppel selbst.

Dahinter sitzt die rückwärtige Kammer, und die ist ein dimensioniertes Bauteil mit zwei Aufgaben. Sie schließt den Rückschall ein, damit er nicht am Magnetsystem reflektiert wird und zeitversetzt durch die Membran wieder nach vorn gelangt; ihre Luftfeder legt zusammen mit der Aufhängung fest, wo die Resonanzfrequenz des Wandlers liegt. Weil ein kleines Volumen eine harte Feder ist, wird die Kammer meist bedämpft, teils mit Dämmstoff, teils mit einem gewundenen Kanal dahinter.

Im Luftspalt steht bei vielen Kalotten Ferrofluid, eine magnetisch gehaltene Flüssigkeit. Sie leitet Wärme aus der Schwingspule zum Polstück ab und dämpft die Resonanz. Beides hebt die Belastbarkeit an der unteren Grenze des Arbeitsbereichs. Ferrofluid altert allerdings — es kann eindicken —, und ein eingedicktes Chassis wird leiser und zäher, statt auszufallen. Das ist eine der wenigen Verschleißstellen an einem Hochtöner überhaupt.

Warum die Grenze nach unten so hart ist

Eine Kalotte hat wenige Quadratzentimeter Fläche und einen Hub im Zehntelmillimeterbereich. Für einen gegebenen Schalldruck gilt: Die nötige Auslenkung wächst mit dem Quadrat der fallenden Frequenz. Eine Oktave tiefer bedeutet also die vierfache Auslenkung, zwei Oktaven die sechzehnfache. Was bei 3.000 Hertz mühelos gelingt, sprengt bei 800 Hertz den verfügbaren Weg um Größenordnungen.

Daraus folgen drei Dinge, die zusammengehören. Die Übergangsfrequenz zum Mitteltöner liegt hoch, bei einer 25-Millimeter-Kalotte typischerweise im Bereich um zwei bis drei Kilohertz. Die Frequenzweiche muss steil genug sein, damit unterhalb davon wirklich wenig ankommt — eine flache Trennung schickt Energie in einen Bereich, in dem die Kalotte sie nur noch in Verzerrung umsetzt. Und die Belastbarkeit eines Hochtöners ist immer eine Angabe mit Bedingung: Sie gilt für ein Signal, das die Weiche schon gefiltert hat, niemals für Breitbandrauschen.

Gefährlich sind deshalb weniger hohe Dauerpegel als einzelne tieffrequente Ereignisse — das Knacken beim Ein- oder Ausschalten einer Endstufe, ein übersteuerter Verstärker, dessen abgeflachte Signalspitzen plötzlich viel Hochtonenergie enthalten, ein herausgezogenes Kabel unter Signal. Ein einziger solcher Vorfall kann die Schwingspule beschädigen, während dieselbe Kalotte an derselben Anlage jahrelang laute Musik ohne Schaden wiedergibt.

Was die Größe für die Abstrahlung bedeutet

Solange der Membrandurchmesser klein gegenüber der Wellenlänge ist, strahlt eine Kalotte annähernd gleichmäßig in alle Richtungen ab. Wird die Wellenlänge im obersten Hochton mit der Abmessung vergleichbar, bündelt sie — die Energie außerhalb der Achse nimmt ab, obwohl der Frequenzgang auf Achse unverändert bleiben kann. Was daraus für den Hörplatz folgt, klärt das Bündelungsmaß.

Damit ist der Grundkompromiss der Bauform benannt. Eine kleinere Kalotte strahlt oben herum breiter ab, kommt aber nach unten schlechter zurecht und braucht eine höhere Trennfrequenz — die dann wieder den Mitteltöner in einen Bereich zwingt, in dem er selbst schon bündelt. Eine größere Kalotte kann tiefer getrennt werden und bündelt dafür früher. Der kurze Trichter vor vielen Kalotten, ein Waveguide, setzt an genau dieser Stelle an: Er formt die Abstrahlung im Übergangsbereich und hebt den Wirkungsgrad dort an, wo die Kalotte ihn am nötigsten braucht.

Gewebe, Metall und was der Werkstoff wirklich festlegt

Die Werkstoffe reichen von beschichtetem Gewebe über Aluminium, Titan, Beryllium und Keramik bis zu Diamant. Der Unterschied zwischen ihnen ist keine Klangfarbe, sondern die Lage und die Dämpfung der ersten Aufbruchresonanz — der Frequenz, oberhalb derer die Kuppel sich nicht mehr als Ganzes bewegt.

Zwei Materialeigenschaften bestimmen diese Frequenz, und beide führt der Eintrag zum Elastizitätsmodul aus: Je steifer und je leichter der Werkstoff, desto höher liegt der Aufbruch. Harte Werkstoffe schieben ihn über den Hörbereich hinaus, und das ist ihr eigentlicher Zweck. Sie haben dafür kaum Eigendämpfung, weshalb die Resonanz, wenn sie kommt, als schmale und hohe Spitze kommt. Sie liegt dann zwar oberhalb des Hörbereichs, kann aber über Intermodulation in ihn hineinwirken, und viele Konstruktionen bekämpfen sie mit einem Sperrkreis in der Weiche. Gewebe hat den umgekehrten Satz von Eigenschaften: früher Aufbruch, dafür starke innere Dämpfung, die ihn breit und flach ausfallen lässt.

Beides sind gültige Konstruktionswege, und keiner davon ist eine Klangaussage. Wie eine Kalotte am Ende klingt, entscheidet sich an der Ausführung — an Kammer, Weiche, Antrieb und Waveguide — mindestens so stark wie am Werkstoff.

Häufiges Missverständnis

„Metallkalotten klingen hart und hell, Gewebekalotten weich und warm." Das ist die verbreitetste Erzählung zur Bauform, und sie hält der Prüfung nicht stand. Nachweisen lässt sich ein Unterschied im Aufbruchverhalten: Der harte Werkstoff verschiebt die Resonanz nach oben und macht sie schmal, der gedämpfte lässt sie früher und flacher auftreten. Beide Effekte liegen oberhalb des Bereichs, in dem sich Klangfarben abspielen, und beide lassen sich in der Weiche behandeln.

Warum hält sich die Zuschreibung dann? Weil sie über Jahre mit realen Geräten zusammenfiel. In den achtziger und neunziger Jahren wurden Metallkalotten oft ohne Sperrkreis und mit knappem Abstand zur Resonanz verbaut, und deren Auswirkungen waren tatsächlich hörbar. Was dabei gehört wurde, war eine Konstruktionsentscheidung und keine Materialeigenschaft. Ein Blick auf die Weiche des konkreten Geräts sagt mehr als das Wort auf dem Datenblatt.

Das zweite Missverständnis kommt aus der Prospektsprache: „Diamant bedeutet den besseren Hochtöner." Der Werkstoff verschiebt eine Grenzfrequenz, die bei einer guten Metallkalotte ohnehin schon außerhalb des Hörbereichs liegt. Was ein Gerät im Hochton wirklich unterscheidet — Abstrahlverhalten, Übergang zum Mitteltöner, Verzerrung bei Pegel — steht auf keinem Datenblatt und lässt sich am Membranwerkstoff nicht ablesen.

Nicht zu verwechseln mit

• Staubschutzkalotte: die Kappe in der Mitte eines Tief- oder Mitteltöners, die den Magnetspalt gegen Staub schließt. Sie sieht einer Hochtonkalotte ähnlich, hat aber keinen eigenen Antrieb und erzeugt keinen Schall im eigentlichen Sinn. Die Verwechslung ist die häufigste überhaupt; die Einträge zu Sicke und Zentrierspinne grenzen sie ebenfalls ab. Bei einem Koaxialchassis sitzt an genau dieser Stelle tatsächlich ein Hochtöner — was die Verwechslung erklärt und zugleich auflöst.
• Kompressionstreiber: dieselbe Membranform, aber mit einer Druckkammer und einem Phasenstück dahinter, und ohne Horn davor gar nicht sinnvoll zu betreiben. Er hat ein Vielfaches des Wirkungsgrads und weniger Hub. Der eigene Eintrag führt das aus.
• Ringstrahler: eine ringförmige Membran, deren Mitte feststeht. Er wird oft als Kalotte bezeichnet und verhält sich in der Abstrahlung anders, weil die schwingende Fläche eine andere Form hat.
• Mitteltonkalotte: dieselbe Bauart in deutlich größerer Ausführung für den Mittelton, meist um 50 Millimeter. Sie ist selten geworden, hat aber nichts Grundsätzliches, das sie vom Hochtöner unterscheidet.

In der Planung

Ein Wohnzimmer-Heimkino, drei Sitzplätze nebeneinander, und zur Wahl stehen zwei Frontlautsprecher: einer mit Gewebekalotte und Waveguide, einer mit einer Metallkalotte ohne Trichter. Bevor über die beiden Geräte zu reden ist, stehen zwei Fragen an die Anlage: Über welche Breite sollen alle drei Plätze denselben Hochton bekommen — und welchen Dauerpegel soll das System halten?

Aus der ersten Hälfte folgt die Frage nach der horizontalen Abdeckung, und die entscheidet sich am Abstrahlverhalten, nicht am Werkstoff. Sitzen die äußeren Plätze weit außerhalb der Achse, kommt es darauf an, wie gleichmäßig der Hochton zur Seite abfällt und wie der Übergang zum Mitteltöner dabei aussieht. Ein Waveguide arbeitet an genau dieser Stelle. Der Werkstoff der Kalotte sagt dazu nichts.

Aus der zweiten Hälfte folgt die Frage an die Trennung. Ein Filmton mit hohem Pegel setzt im Hochton dauerhaft Energie um, und die Grenze liegt unten: Wie hoch wird getrennt, wie steil, und was macht der Mitteltöner darunter bei diesem Pegel? Sind diese beiden Fragen beantwortet, lohnt der Blick ins Datenblatt — und dort ist die nützlichste Angabe die Übergangsfrequenz mit ihrer Flankensteilheit. Membranwerkstoff und Belastbarkeit in Watt sagen weniger.

Verknüpfte Inhalte

Wie die randgetriebene Wicklung im Spalt arbeitet, führt der Eintrag zur Schwingspule aus; das Feld dahinter behandelt das Magnetsystem eines Chassis. Warum eine Membran oberhalb einer bestimmten Frequenz die Form verliert, klärt der Membranaufbruch, und welche Materialkennwerte darüber entscheiden, der Elastizitätsmodul. Die Grenze nach unten hängt an Übergangsfrequenz und Frequenzweiche, die Grenze nach oben am Bündelungsmaß. Die konkurrierenden Hochtonbauformen stehen beim Bändchenhochtöner, beim Air Motion Transformer, beim Magnetostaten und beim Kompressionstreiber.

Quellen

Aufbau, Antrieb und rückwärtige Kammer folgen der allgemeinen lautsprechertechnischen Überblicksliteratur. Die Abgrenzung der Membranwerkstoffe stützt sich auf die AVITECT-Einträge zu Membranaufbruch und Elastizitätsmodul sowie auf die Materialseite zur Diamantkalotte; die Angabe zur unterhängenden Wicklung stammt aus dem Eintrag zur Schwingspule.
