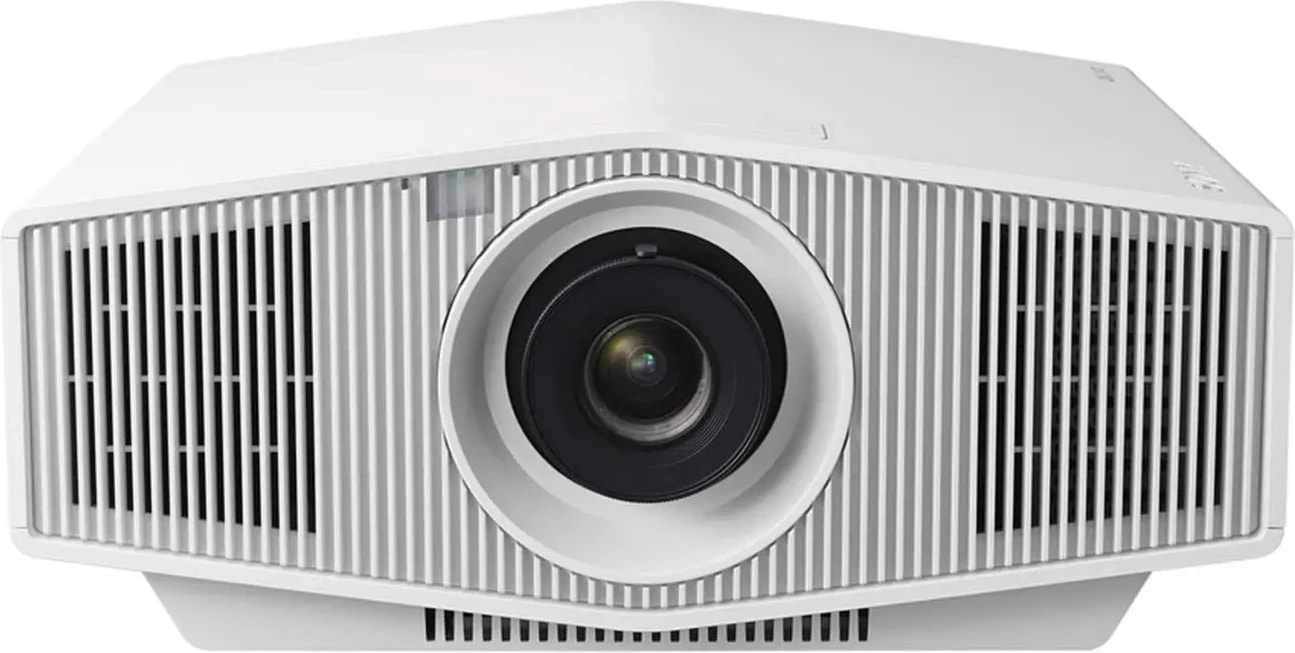

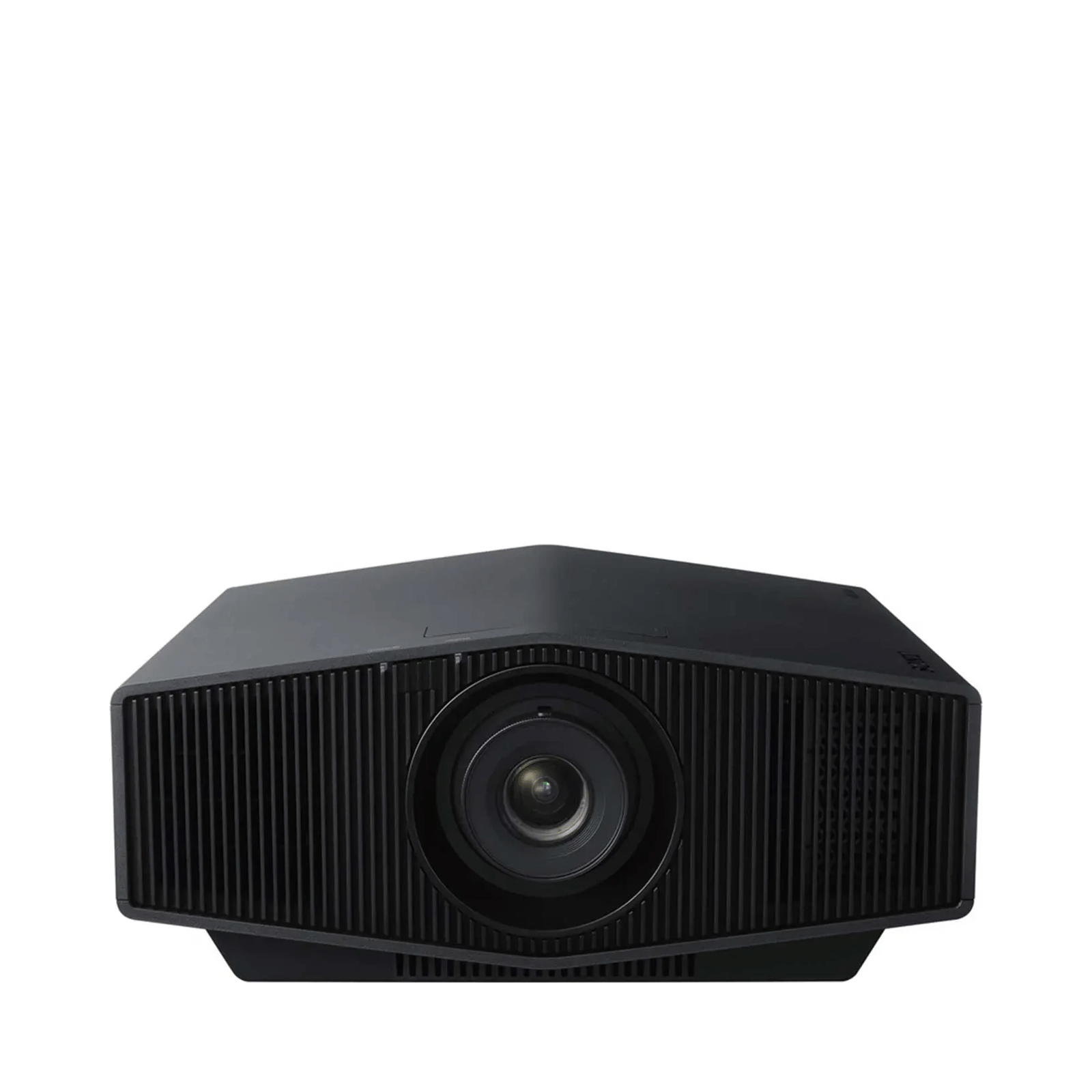

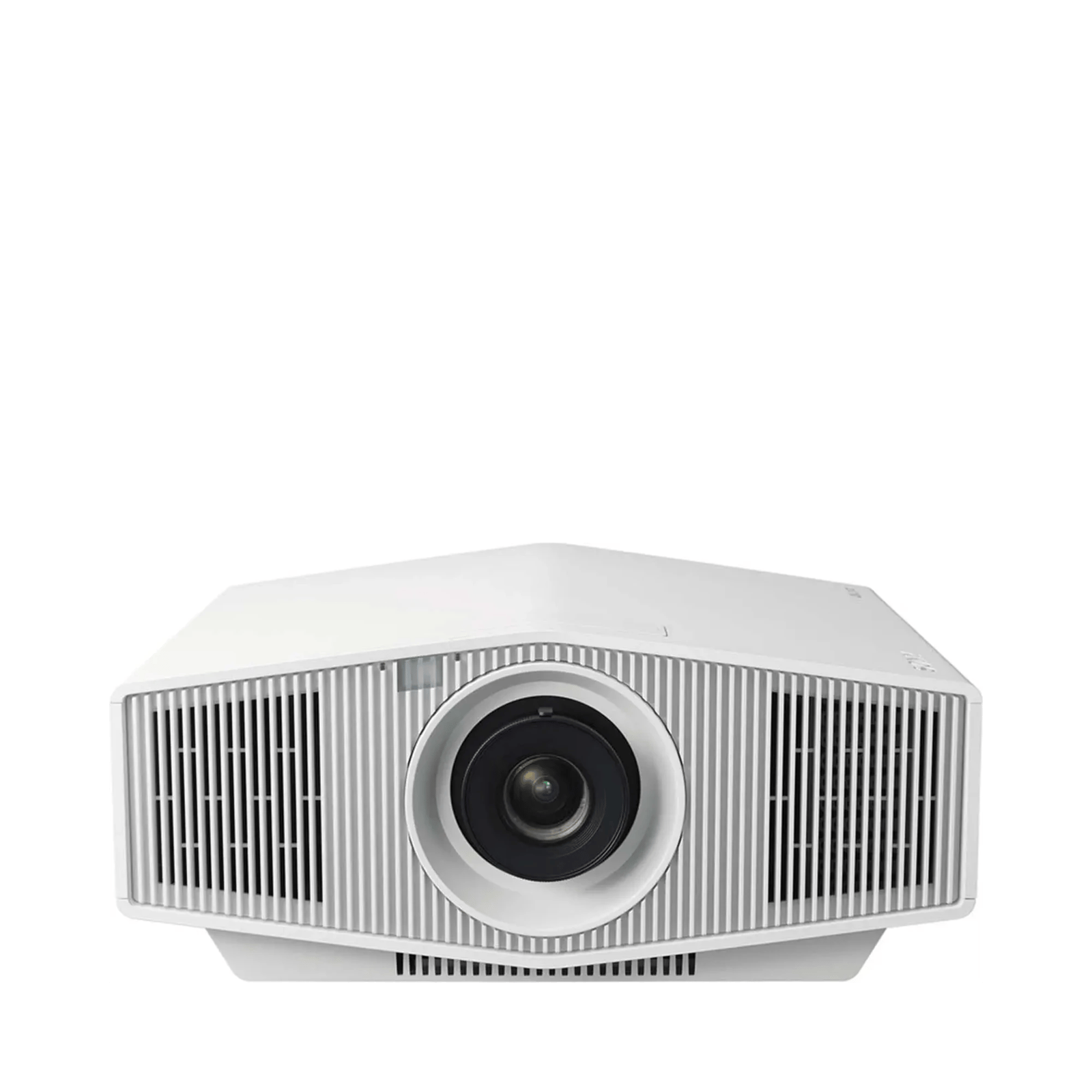

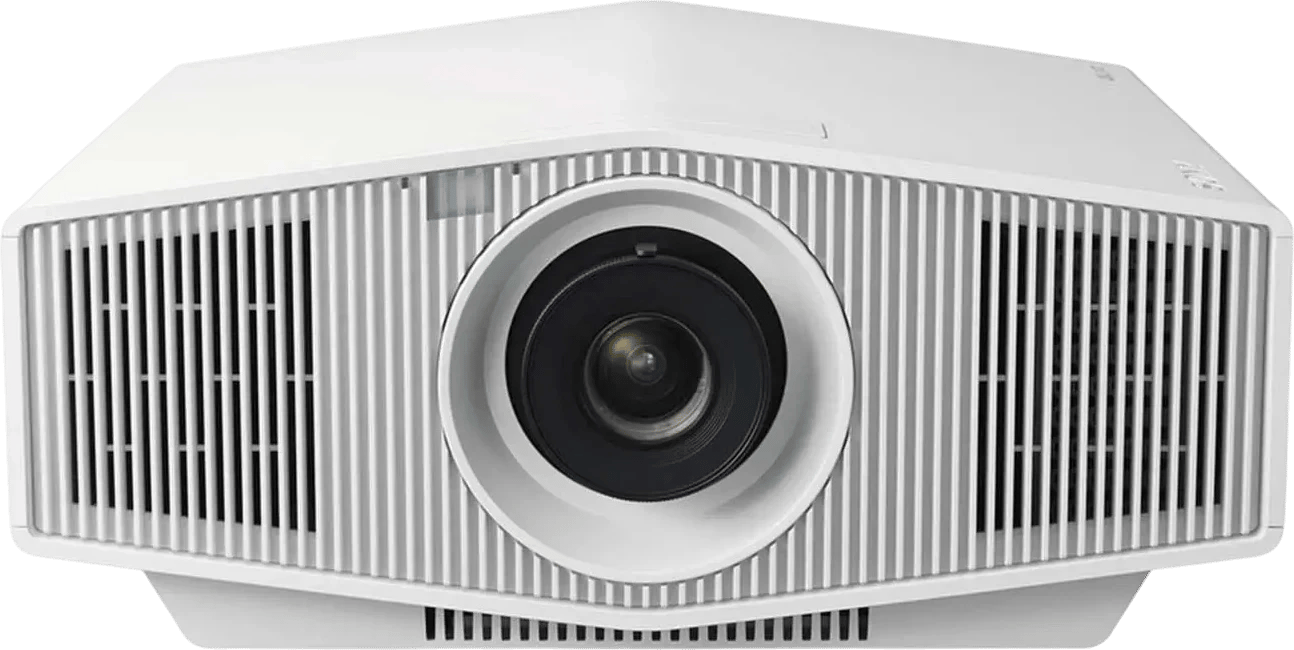

Bild 1 von 3

Einleitung

Im VPL-XW5000ES entsteht das Bild auf drei SXRD-Panels, von denen jedes selbst 3840 × 2160 Pixel hat; einen Pixelversatz braucht er für 4K also nicht. Als Lichtquelle dient ein Laser, die Helligkeit liegt bei 2.000 Lumen.

Die Optik richtest Du von Hand ein: Ein Hebel zoomt 1,6-fach, ein Ring stellt die Schärfe, und zwei Regler unter einer Klappe auf der Oberseite verschieben das Bild. Einen Wechsel des Bildformats per Fernbedienung, wie ihn motorisierte Objektive mit Speicherplätzen erlauben, sieht er deshalb nicht vor.

Die Highlights des VPL-XW5000ES im Überblick

  • Helligkeit

    2.000 lm

    Lumen (ohne Normangabe)

  • Native Auflösung

    3840 × 2160

  • Lichtquelle

    Laser-Phosphor

  • Throw Ratio

    1,38 – 2,21

  • Kontrast

    ∞:1

  • Lens-Shift

    Vertikal

    ±71 %

    Horizontal

    ±25 %

  • Gehäuse

    B × H × T

    460 mm200 mm472 mm

    Gewicht 13 kg

Technologien im VPL-XW5000ES

Was in den technischen Daten steckt — auf unseren Wissensseiten erklärt und vertieft.

Technische Daten

  • Bilderzeugung

    Projektionstechnologie
    SXRD (LCoS)

    Technologie

    SXRD

    SXRD steht für Silicon X-tal Reflective Display — „X-tal" ist eine Kurzschreibung für Crystal. Gemeint ist ein reflektives Flüssigkristall-Panel: Die Flüssigkristallschicht liegt auf einem Siliziumchip, dessen Oberfläche aus spiegelnden Bildpunkt-Elektroden besteht. Licht läuft durch die Kristallschicht, wird an der Elektrode reflektiert und läuft zurück — und die gesamte Ansteuerung sitzt unter der Spiegelfläche statt daneben. Das Panel löst damit ein Problem, das bei großen Bildbreiten sichtbar wird: den Platz, den die Elektronik eines Bildpunkts sonst im Bild selbst verbraucht. Entwickelt und gefertigt wird das Bauteil in Sonys Halbleitergesellschaft in Atsugi.

    Bei vielen Projektoren sieht man aus der Nähe ein feines Gitter im Bild — die dunklen Fugen zwischen den Bildpunkten, dort sitzt die Elektronik. Bei diesem Panel ist die Elektronik in den Keller gezogen: Sie liegt unter einer spiegelnden Oberfläche, und fast die ganze Fläche ist Bild. Für Dich heißt das: Auch wenn Du nah an einer großen Leinwand sitzt, siehst Du eine Fläche und kein Gitter.

    Das zugrunde liegende Problem

    Jeder Bildpunkt eines Flüssigkristall-Panels braucht eine Schaltung, die ihn ansteuert. Bei einem durchleuchteten Panel muss diese Schaltung neben dem lichtdurchlässigen Fenster liegen — sie ist undurchsichtig und wird als dunkler Rand um jeden Bildpunkt Teil des Bildes. Je feiner die Auflösung, desto größer wird der Anteil dieser Ränder, und auf einer großen Bildfläche summiert sich das zum sichtbaren Raster. Die reflektive Bauweise dreht den Aufbau um: Wenn das Licht nicht mehr durch das Substrat muss, darf das Substrat Elektronik sein — und die Oberfläche darüber fast vollständig Spiegel.

    Woher das Verfahren kommt

    Vorgestellt wurde SXRD am 19. Februar 2003 in Tokio. Die Mitteilung von damals ist bis heute die genaueste öffentliche Beschreibung des Bauteils und nennt Zahlen, die den Sprung greifbar machen: 2.000.000 Bildpunkte auf 0,78 Zoll Bilddiagonale, ein Punktabstand von 9 µm und ein Abstand zwischen den Bildpunkten von 0,35 µm. Gegenüber den damaligen durchleuchteten Panels bedeutete das nach Herstellerangabe die 2,4-fache Bildpunktdichte und den zehnfach kleineren Zwischenraum.

    Der Weg seither lässt sich an denselben Größen ablesen. Das heute kleinste Bauteil der Reihe bringt Full HD auf 0,37 Zoll unter; ein Bildpunkt misst dort 4,25 µm im Quadrat, der Zwischenraum liegt bei rund 0,2 µm. Für die Projektion im Kino und im dedizierten Heimkinoraum arbeitet Sony mit größeren Bausteinen — 1,5 Zoll mit 8,85 Millionen Bildpunkten, 8,5 µm Punktabstand und 0,35 µm Zwischenraum. In jedem Projektor stecken drei davon, eines je Grundfarbe.

    Funktionsweise

    Das Panel ist eine Ausführung des reflektiven Flüssigkristall-auf-Silizium-Prinzips, im Fachjargon LCoS (Liquid Crystal on Silicon) — eine Einordnung, die Sony selbst vornimmt und dabei SXRD als eigenen Ansatz innerhalb dieser Familie beschreibt.

    Die Pixelelektrode ist der Spiegel. Auf der Oberfläche des Siliziumsubstrats liegen reflektive Pixelelektroden, darunter die Schaltungen, die die Flüssigkristallschicht ansteuern. Beim 0,37-Zoll-Full-HD-Panel ist jeder Bildpunkt 4,25 µm klein — etwa ein Zwanzigstel eines Haardurchmessers — und der Zwischenraum rund 0,2 µm. Der spiegelnde Anteil der Fläche ist damit so groß, dass Sony als Bildwirkung ausdrücklich das Fehlen des Fliegengitter-Eindrucks nennt.

    Der Flüssigkristall steht senkrecht und sperrt ohne Spannung. Statt des damals in der Projektion üblichen verdrillt-nematischen Materials arbeitet das Bauteil mit vertikal ausgerichtetem Flüssigkristall in einem Spalt unter 2 µm. Ein dünner Spalt schaltet schneller — 5 ms aus An- und Abschaltzeit zusammen — und erlaubt im Ruhezustand ein sehr dunkles Bild. Das Panel arbeitet damit im normally-black-Betrieb: Ohne Ansteuerung sperrt der Bildpunkt, erst das Signal macht ihn hell. Für den Kontrast ist der dunkle Grundzustand die günstigere Ausgangslage, weil Restfehler der Ansteuerung als etwas zu dunkel erscheinen und nicht als aufgehelltes Schwarz.

    Die Orientierungsschicht ist anorganisch. Damit sich der Flüssigkristall überhaupt ausrichtet, braucht er eine hauchdünne Lage, die ihm seine Ruhelage vorgibt. Üblich war dafür ein Kunststofffilm aus Polyimid; Sony hat ihn durch anorganisches Material ersetzt und begründet das mit der Haltbarkeit unter Dauerlast — die Schicht sitzt im hellsten Punkt des Geräts.

    Der Träger wird eingeebnet, die Zellen entstehen auf dem Wafer. Weil die Ebenheit der Spiegelfläche und die Gleichmäßigkeit des Spalts über den Kontrast entscheiden, wird der Siliziumträger planarisiert — jede Welligkeit würde Licht streuen statt richten, und Streulicht im Panel landet als Grauschleier im Schwarz. Die Flüssigkristallzellen entstehen anschließend für einen ganzen Wafer gleichzeitig, ohne die sonst nötigen Abstandshalter im Bildbereich. Dazu kommt eine Lichtschutzschicht: Bei 0,2 µm Zwischenraum dringt ohne Gegenmaßnahme Licht in die Tiefe des Substrats und in die Ansteuerschaltung ein.

    Im Projektor arbeiten drei solcher Panels, eines je Grundfarbe, mit einer Farbteilung davor und einer Zusammenführung dahinter — das Farbkonzept entspricht dem der anderen Dreipanel-Verfahren, der Unterschied liegt im Panel selbst.

    Was daraus im Bild folgt

    Das Raster verschwindet. Ein Zwischenraum von zwei Zehntel Mikrometern zwischen Flächen von gut vier Mikrometern ist auf der Leinwand nicht mehr aufzulösen. Auf großer Bildbreite und bei kurzem Sitzabstand entscheidet genau das, ob ein Bild als geschlossene Fläche wirkt oder als Gitter — und es ist der Grund, warum diese Panelfamilie in Geräten für dedizierte Kinoräume sitzt. Eine Frage der Auflösung ist es nicht, sondern eine des Aufbaus.

    Der Kontrast beginnt im Panel, endet aber im Gerät. Dunkler Grundzustand, plane Spiegel und Lichtschutz sind die Panel-Beiträge zum Schwarzwert. Sony nannte 2003 einen Panelkontrast über 3000:1, die heutige Produktangabe für die kleinen Bausteine lautet 2000:1 oder besser. Beide Werte sind an einem Bauteil im Messaufbau erhoben. Was davon auf der Leinwand ankommt, entscheidet der Rest der Kette: Streulichtkontrolle im Lichtweg, Optik, Blenden- oder Lichtquellenregelung, danach der Raum mit Wänden, Decke und Bildfläche. Die Einordnung von Kontrastangaben steht beim Kontrastverhältnis.

    Abgrenzung

    Gegen das durchleuchtete Panel. Bei 3LCD läuft das Licht durch das Panel hindurch, die Ansteuerung liegt neben dem Bildpunktfenster. Beide Bauweisen nutzen Flüssigkristalle; sie unterscheiden sich darin, wo die Elektronik sitzt und was das für Füllfaktor und Lichtweg bedeutet.

    Gegen D-ILA. D-ILA ist die Ausführung desselben reflektiven Prinzips durch ein anderes Haus — gleiches Grundkonzept, eigene Fertigung und eigene Lösungen bei Spaltmaß, Orientierungsschicht und Ansteuerung. Welche Ausführung im Ergebnis vorn liegt, lässt sich am Prinzip nicht festmachen, sondern nur am konkreten Gerät im konkreten Raum — und ein Stück weit auch am Geschmack dessen, der davor sitzt.

    Gegen DLP. Beim DMD kippen Aluminiumspiegel und lenken Licht um; es gibt dort keine Flüssigkristallschicht und keine Polarisation. Reflektiv sind beide — die Gemeinsamkeit endet an der Oberfläche des Chips.

    Gegen die vergleichenden Herstelleraussagen. Die Produktseiten dieser Bauart stellen ihre Kontrastwerte ausdrücklich über die anderer Bauarten. Das ist eine Herstellerangabe; eine unabhängige Messreihe, die die Bauarten unter denselben Bedingungen gegeneinanderstellt, ist öffentlich nicht auffindbar.

    Grenzen

    Panelkontrast ist nicht Systemkontrast. Die eindrucksvollste Zahl dieser Bauart beschreibt das Bauteil im Messaufbau. Im Gerät kommen Optik und Streulicht dazu, im Raum die Wände, die Decke und die Bildfläche selbst. Wer eine Bauteilzahl neben eine Geräteangabe stellt, vergleicht zwei verschiedene Größen.

    Hin- und Rückweg teilen sich den Platz. Ein reflektives Panel wird von vorn beleuchtet und von vorn abgebildet; Beleuchtung und Bild müssen im Gerät sauber getrennt werden, und jedes Streulicht auf diesem gemeinsamen Wegstück schlägt direkt auf den Kontrast durch. Der Aufwand eines SXRD-Geräts steckt deshalb zu einem erheblichen Teil in Optik und Innenaufbau.

    Das Bauteil steht unter Dauerlast. Licht und Wärme wirken auf Flüssigkristall und Orientierungsschicht. Sony begründet die anorganische Schicht ausdrücklich mit dieser Belastung, sagt aber nichts dazu, wie lange ein Bauteil seine Werte hält.

    Die Zahlen dieser Seite sind Bauteilzahlen. Welches Gerät welches Bauteil führt, mit welcher Auflösung und welcher Bilddiagonale, ist eine Produktfrage und wechselt mit jeder Gerätegeneration.

    Verknüpfte Inhalte

    Das herstellerneutrale Prinzip dahinter steht unter LCoS, die Einordnung von Kontrastangaben beim Kontrastverhältnis, die Helligkeitsplanung bei der Zielleuchtdichte. Zum Umgang mit hohen Helligkeitsumfängen siehe HDR und Tonwertabbildung. Die drei anderen Bauarten erklären DLP, 3LCD und D-ILA.

    Quellen

    Aufbau, Pixelmaße, Lichtschutz, Orientierungsschicht und Bildwirkung stammen von zwei Technik-Seiten der Halbleitergesellschaft, die historischen Zahlen, das Spaltmaß, die Schaltzeit und die Fertigungsbeschreibung aus der Vorstellungsmitteilung vom 19. Februar 2003; Firmierung und Sitz von der Unternehmensseite, die Einordnung in die LCoS-Familie und die Daten des 1,5-Zoll-Bausteins von der Profiseite des Herstellers. Alle Belege sind Herstellerdokumentation; unabhängige Messungen zu Panelkontrast, Streulicht oder Alterung wurden nicht gefunden. Zwei Quellen weisen automatisierte Abrufe ab und wurden über Schnappschüsse des Internet Archive gelesen. Datenstand 2026-08-08.

    Native Auflösung
    3840 × 2160

    Lichtquelle

    Lichtquelle
    Laser-Phosphor
  • Helligkeit

    Helligkeit
    2.000 lm
  • Projektionsgeometrie

    Throw Ratio

    Glossar

    Projektionsverhältnis

    Das Projektionsverhältnis — englisch throw ratio — ist der Abstand zwischen Objektiv und Bildfläche, geteilt durch die Bildbreite. Ein Wert von 1,5 bedeutet: Für ein zwei Meter breites Bild steht der Projektor drei Meter entfernt.

    Je weiter ein Projektor von der Wand weg steht, desto größer wird sein Bild. Wie schnell es größer wird, hängt am Objektiv, und genau dafür gibt es eine Zahl. Sie sagt Dir, wie viele Meter Abstand Du für einen Meter Bildbreite brauchst. Das klingt nach einer Nebensache, entscheidet aber darüber, ob das Gerät an der Decke hängt, hinten im Regal steht oder direkt unter der Bildfläche — und damit über einen großen Teil der Planung.

    Ausführliche Erklärung

    Bezugsgröße ist immer die Bildbreite, nicht die Diagonale. Das ist die häufigste Fehlerquelle beim Nachrechnen, weil Leinwände über die Diagonale verkauft werden — im Format 16:9 stellt man das Gerät damit rund 15 Prozent zu weit weg. Bei breiteren Kinoformaten fällt der Fehler kleiner aus, weil die Breite näher an der Diagonale liegt, ganz verschwindet er aber nie. Was er in Zentimetern kostet, welcher Faktor zu welchem Seitenverhältnis gehört und wie er sich in der Rückrechnung umdreht, rechnet der Projektionsabstand vor.

    Die meisten Projektoren nennen keinen festen Wert, sondern eine Spanne, weil ihr Objektiv einen Zoombereich hat — etwa 1,3 bis 2,1. Diese Spanne ist der eigentliche Planungsspielraum: Sie sagt, in welchem Abstandsbereich ein bestimmtes Bild überhaupt darstellbar ist. Ein großer Zoombereich macht die Aufstellung unkritisch, kostet aber am langen Ende Licht — bei maximalem Zoom verlieren viele Objektive spürbar an Helligkeit — und an den Enden des Bereichs Randschärfe, weshalb die Mitte des Bereichs die bessere Auslegung ist. Welche Anforderungen dabei an derselben Objektivstellung gegeneinander ziehen, führt Wurfweite, Lens Shift und Einfallswinkel aus.

    Aus dem Zahlenwert folgen die geläufigen Gerätekategorien. Klassische Projektoren liegen deutlich über 1,0 und stehen entsprechend weit hinten, meist an der Decke über den Sitzplätzen. Kurzdistanzgeräte liegen darunter und kommen mit wenigen Metern aus. Die Ultrakurzdistanz beginnt bei sehr kleinen Werten und erlaubt eine Aufstellung dicht unter der Bildfläche — das ist die Bauform, auf der der Laser TV aufsetzt.

    Wo die Grenzen zwischen diesen drei Kategorien liegen, legt keine Norm fest, und die Hersteller ziehen die Linie an verschiedenen Stellen: Christie gibt für die eigene Reihe 0,5 bis 1,0 als Kurzdistanz an, BenQ definiert sie über die Distanz statt über das Verhältnis, und Epson führt ein Objektiv namens „Short Throw“, das je nach Gehäuse bei 0,46 landet. AVITECT legt die Einteilung deshalb selbst fest: Werte unter 0,35 sind Ultrakurzdistanz, Werte von 0,35 bis 1,0 Kurzdistanz. Diese beiden Zahlenpaare sind eine Festlegung dieses Hauses und keine Branchenangabe. Was aus der Einordnung für Aufstellung, Montage und Leinwand folgt — samt der Faustregel in Metern, die an die Bildgröße gebunden ist —, steht beim Kurzdistanz-Projektor.

    Wichtig für die Praxis ist, was das Projektionsverhältnis nicht regelt: die Höhe des Bildes gegenüber dem Gerät. Dafür ist der Lens-Shift-Bereich zuständig, der das Bild optisch verschiebt, ohne den Abstand zu ändern. Fehlt dieser Spielraum, muss das Gerät genau in der Höhe montiert werden, die sein Objektiv zur Bildfläche vorgibt — oder das Bild wird elektronisch entzerrt, was Auflösung kostet und im Heimkino nichts zu suchen hat.

    Häufiges Missverständnis

    Am häufigsten wird das Verhältnis auf die Bilddiagonale bezogen. Weil die Diagonale größer ist als die Breite, ergibt das zu große Abstände — und im Ergebnis ein Bild, das größer wird als geplant, oder einen Projektor, der nicht mehr in den Raum passt. Wer mit Herstellerrechnern arbeitet, sollte deshalb prüfen, welche Größe dort eingetragen wird.

    Weniger offensichtlich ist der zweite Fehlschluss, und er betrifft die Ultrakurzdistanz. Weil das Gerät dicht an der Fläche steht, wird angenommen, die Aufstellung sei besonders unkritisch. Das Gegenteil ist der Fall: Bei sehr kleinen Werten verändern wenige Zentimeter Abstand die Bildgröße erheblich, und schon eine leichte Schrägstellung oder eine nicht ganz plane Bildfläche wird als Verzeichnung sichtbar. Ein Laser TV verlangt deshalb einen festen, justierbaren Standort und eine sehr gerade Leinwand.

    Nicht zu verwechseln mit

    • Lens Shift: Verschiebt das Bild nach oben, unten oder zur Seite, ohne den Abstand zu verändern. Beantwortet die Frage „wo darf das Gerät hängen", nicht „wie weit weg".
    • Bilddiagonale: Die Verkaufsgröße einer Leinwand. Für das Projektionsverhältnis zählt die Breite.
    • Sitzabstand: Ergibt sich aus Bildgröße und gewünschtem Sichtwinkel und hat mit der Optik des Projektors nichts zu tun.

    In der Planung

    Ein Wohnzimmer, in dem die Bildbreite mit 2,60 Metern feststeht, weil mehr nicht zwischen die Fenster passt. Zu entscheiden ist zuerst, wo das Gerät sitzen darf — an der Decke, im Sideboard oder gar nicht sichtbar.

    Steht die Antwort fest, ergibt sich daraus der zulässige Bereich für das Projektionsverhältnis, und der grenzt die Gerätekategorie ein. Soll der Projektor im Sideboard unter der Bildfläche stehen, ist es ein Ultrakurzdistanz-Gerät, und diese Entscheidung zieht die Leinwandwahl nach sich, weil zur Ultrakurzdistanz eine passend ausgelegte Oberfläche gehört. Hängt er dagegen an der Decke, ist der Zoombereich das entscheidende Kriterium: Er muss den vorhandenen Abstand in seiner Mitte abdecken, nicht an seinem Rand. Über konkrete Modelle wird zuletzt gesprochen — und dann mit einer Zahl aus der Planung im Blick, nicht mit der Angabe auf dem Karton.

    Verknüpfte Inhalte

    Die Rechnung dazu — Abstand aus Verhältnis und Bildbreite, beide Umstellungen, das Abstandsfenster eines Zoomobjektivs und die Empfindlichkeit kleiner Verhältnisse — steht beim Projektionsabstand. Warum die Ultrakurzdistanz eine eigene Gerätefamilie hervorgebracht hat, steht beim Laser TV; welche Leinwandoberfläche dazu passt, bei der ALR-Leinwand. Wie groß das Bild für einen gegebenen Sitzabstand überhaupt sein soll, klärt der Sichtwinkel. Wo das Gerät bei festliegender Bildlage montiert werden darf, beantwortet der Lens Shift.

    Quellen

    Die Definition und die Angaben zu Zoom- und Lens-Shift-Bereichen folgen Herstellerunterlagen. Die drei zitierten Einteilungen stammen aus den Technologie- und Produktseiten von Christie, BenQ und Epson; die AVITECT-Grenzwerte sind eine eigene Festlegung ohne Fremdquelle.

    1,38 – 2,21
    Optischer Zoom

    Glossar

    Zoom und Overscan

    Beide Begriffe beantworten dieselbe Frage — wie das Bild auf die Fläche passt —, aber auf verschiedenen Ebenen. Zoom verändert die Bildgröße optisch, durch Verstellen des Objektivs. Overscan vergrößert das Bild im Signalweg und schneidet dabei die Ränder ab.

    Wenn ein Bild nicht genau auf die Fläche passt, gibt es zwei ganz verschiedene Wege. Der eine verstellt das Objektiv, so wie bei einer Kamera — das Bild wird größer oder kleiner, und es bleibt alles drauf. Der andere vergrößert das Bild elektronisch und lässt die Ränder einfach wegfallen. Der zweite Weg stammt aus der Zeit der Röhrenfernseher, wo die Bildränder nicht sauber waren. Heute nimmt er Dir nur noch Schärfe und ein paar Prozent Bildinhalt weg — und trotzdem ist er bei vielen Geräten ab Werk eingeschaltet.

    Zoom: die optische Seite

    Ein Zoomobjektiv verändert seine Brennweite und damit die Bildgröße bei gleichbleibendem Abstand. Angegeben wird der Bereich meist als Spanne des Projektionsverhältnisses, etwa 1,3 bis 2,1 — die Zahlen sagen, das Wievielfache der Bildbreite der Abstand betragen darf.

    Ein großer Zoombereich macht die Aufstellung unkritisch und ist deshalb im Wohnraum wertvoll, wo der Projektorplatz oft feststeht. Er hat aber zwei Preise, und beide werden bei der Planung gern übersehen.

    Am langen Ende kostet Zoom Licht. Bei maximaler Auszugsweite geben viele Objektive spürbar weniger Lichtstrom ab als in der Mittelstellung. Wer den Projektor weit hinten platziert und das Objektiv ans Ende fährt, verliert damit Leuchtdichte auf der Leinwand — dieselbe Größe, um die es bei der Auslegung ohnehin geht. Warum die beiden Enden des Zoomwegs optisch ungleich sind und welche Zoomstellung die Lumenzahl des Datenblatts beschreibt, führt der Eintrag zum Weitwinkel- und Tele-Ende aus.

    Die Zoomstellung begrenzt den Lens Shift. Objektiv und Verschiebemechanik arbeiten zusammen, und am Rand des Zoombereichs schrumpft der nutzbare Verstellbereich für den Bildversatz. Beide Angaben im Datenblatt gelten also nicht gleichzeitig in voller Höhe; wer beide ausreizen will, stellt fest, dass sie sich gegenseitig einschränken. Die Einzelheiten dazu stehen beim Lens Shift; wie sich Lichtstrom, Verstellbereich und Einfallswinkel auf der Leinwand um dieselbe Objektivstellung streiten, führt Wurfweite, Lens Shift und Einfallswinkel aus.

    Ein praktischer Anwendungsfall verdient eigene Erwähnung: Manche Projektoren speichern Objektivstellungen und fahren sie auf Knopfdruck an. Damit lässt sich zwischen einem 16:9-Bild und einem breiteren Kinoformat umschalten, ohne ein Vorsatzobjektiv zu verwenden — das Bild wird auf die volle Leinwandbreite gezoomt, und die schwarzen Balken wandern über den Leinwandrand hinaus. Der Nachteil bleibt: Die Bildpunkte der Balken werden weiterhin angesteuert, ihr Restlicht landet oberhalb und unterhalb der Leinwand.

    Overscan: die Signalseite

    Overscan vergrößert das ankommende Bild um einige Prozent und stellt nur den mittleren Ausschnitt dar. Der Rest fällt über den Bildrand hinaus.

    Der Ursprung liegt bei der Bildröhre. Deren Geometrie war nicht stabil — sie änderte sich mit der Betriebsspannung, der Temperatur und dem Alter des Geräts —, und die äußersten Zeilen enthielten oft Steuerinformationen oder waren schlicht unsauber. Man strahlte deshalb absichtlich über den sichtbaren Bereich hinaus, damit unter keinen Umständen ein unbeschriebener Rand zu sehen war.

    Bei einem Gerät mit fester Bildpunktmatrix ist diese Begründung entfallen, die Voreinstellung aber vielerorts geblieben. Zwei Nachteile folgen daraus.

    Bildinhalt geht verloren. Fünf Prozent Overscan bedeuten, dass rundum je rund zweieinhalb Prozent der Bildbreite und -höhe fehlen. Bei Film fällt das selten auf; bei Untertiteln am Bildrand, bei eingeblendeten Anzeigen und bei allem, was von einem Rechner oder einer Spielkonsole kommt, sehr wohl.

    Die Schärfe leidet. Damit ein vergrößerter Ausschnitt auf die Bildpunktmatrix passt, muss das Bild neu berechnet werden. Ein Signal, das exakt zur Auflösung des Geräts passt und ohne Overscan eins zu eins abgebildet würde, wird dadurch skaliert — jeder Bildpunkt entsteht neu aus Nachbarwerten. Der Verlust ist gering und bei feinen Strukturen sichtbar.

    Wie die Kette es aushandelt

    Auch hier verständigen sich die Geräte über den AVI-InfoFrame. Ein Feld im ersten Datenbyte sagt, ob das Bild bereits überabgetastet vorliegt oder vollständig übertragen wird.

    Ist das Feld nicht gesetzt, greift dieselbe Fallunterscheidung wie beim Signalwertebereich: Bei einem CE-Videoformat — den Fernseh- und Filmauflösungen — soll der Empfänger overscannen, bei einem IT-Videoformat, also den PC-Auflösungen, nicht. Das erklärt eine Beobachtung, die sonst rätselhaft wirkt: Derselbe Projektor schneidet bei der einen Quelle Ränder ab und bei der anderen nicht, ohne dass jemand etwas umgestellt hätte.

    Die Menübezeichnungen sind so vielfältig wie beim Wertebereich. „Just Scan", „Pixel-für-Pixel", „1:1", „Vollbild", „Bildgröße" und schlicht „Overscan" meinen dieselbe Einstellung, und welcher Wert davon Overscan abschaltet, ist ohne Testbild nicht zu erraten.

    So findet man es

    Ein Testbild mit einem Rahmen genau auf dem äußersten Bildpunkt zeigt es sofort: Ist der Rahmen vollständig und an allen vier Seiten sichtbar, läuft das Gerät ohne Overscan. Fehlt er ganz oder teilweise, wird beschnitten. Testbilder mit einer Skala am Rand zeigen zusätzlich, wie viel Prozent fehlen.

    Die Prüfung gehört je Eingang und je Quelle einzeln gemacht, weil die Einstellung oft eingangsbezogen gespeichert wird und die Vorgabe je nach Bildformat wechselt.

    Häufiges Missverständnis

    „Overscan brauche ich, damit das Bild die Leinwand ganz ausfüllt." Dafür ist die Aufstellung zuständig — Abstand, Zoom und Lens Shift. Das Bild an die Fläche anzupassen und Bildinhalt wegzuschneiden sind zwei verschiedene Vorgänge, die nur zufällig ähnlich aussehen. Wer Overscan dafür einsetzt, verliert Auflösung und Bildinhalt, ohne das eigentliche Problem — eine nicht passende Aufstellung — zu lösen.

    „Am Projektor ist etwas Überstrahl doch gut, dann ist die Leinwand ganz gefüllt." Das ist die teuerste Variante dieses Irrtums, und sie kostet Schwarzwert. Licht, das über die Leinwandkante hinaus auf die Wand fällt, macht die Wand ringsum zu einer großflächigen Lichtquelle direkt neben der Bildfläche — sie strahlt auf die Leinwand zurück und hebt Schwarz an. Ein Projektor gehört so eingerichtet, dass er innerhalb der Leinwand bleibt; die Einzelheiten stehen beim Schwarzwert.

    „Digitaler Zoom ist auch Zoom." Er skaliert das Signal, statt das Objektiv zu verstellen. Damit kostet er Auflösung wie Overscan und gewinnt keinen Lichtstrom — die Lichtmenge verteilt sich weiterhin auf dieselbe Fläche. Als Notbehelf bei ungünstiger Aufstellung ist er brauchbar, als Ersatz für ein passendes Objektiv nicht.

    „Zoom kostet nichts." Optischer Zoom kostet keine Auflösung, aber am langen Ende Lichtstrom und Verstellbereich beim Lens Shift. Bei der Auslegung eines Projektors ist das kein Nebeneffekt, sondern eine der Größen, die über die Bildbreite mitentscheiden.

    Nicht zu verwechseln mit

    • Trapezkorrektur: Eine Geometriekorrektur für schräge Aufstellung, die ebenfalls Bildpunkte kostet, siehe Trapezkorrektur.
    • Lens Shift: Verschiebt das Bild, ohne seine Größe zu ändern, siehe Lens Shift.
    • Projektionsverhältnis: Das Verhältnis von Abstand zu Bildbreite; der Zoombereich ist die Spanne, in der es einstellbar ist, siehe Projektionsverhältnis.
    • Bildformatanpassung: Schwarze Balken bei abweichendem Seitenverhältnis sind kein Overscan — dort geht kein Bildinhalt verloren.

    Bei der Einrichtung

    Bei der Spielkonsole ist die Anzeige am oberen Bildrand angeschnitten, während Filme von der Disc einwandfrei aussehen. Der erste Verdacht fällt auf die Konsole.

    Beide Beobachtungen passen zu einem eingeschalteten Overscan, der je nach Bildformat unterschiedlich greift. Filme bringen ihre wichtigen Inhalte nicht bis an den Rand, eine Spieloberfläche schon — derselbe Beschnitt fällt deshalb nur bei der einen Quelle auf.

    Der Weg dorthin ist ein Testbild mit Randmarkierung, an jedem Eingang einzeln. Zeigt es fehlende Ränder, wird die Bildgrößeneinstellung des Projektors auf die Stellung ohne Skalierung gebracht — wie sie heißt, verrät erst das Testbild. Bleibt danach ein Rest, lohnt der Blick auf die Quelle: Auch Zuspieler und Konsolen haben eigene Einstellungen dafür, und zwei aufeinanderfolgende Beschnitte addieren sich.

    Erst wenn das Bild ungeschnitten ankommt, wird die optische Seite eingerichtet — Abstand, Zoom, Lens Shift —, und zwar so, dass die Bildkante innerhalb der Leinwand bleibt. Diese Reihenfolge lohnt sich, weil eine optische Einrichtung, die auf ein beschnittenes Bild ausgelegt wurde, nach dem Abschalten des Overscans erneut gemacht werden muss.

    Verknüpfte Inhalte

    Wie weit ein Projektor von der Leinwand entfernt stehen muss, klärt das Projektionsverhältnis; wie sich das Bild ohne Größenänderung versetzen lässt, der Lens Shift. Warum eine schräge Aufstellung Bildpunkte kostet, führt die Trapezkorrektur aus. Wie die Kette ihre Betriebsart aushandelt, steht beim InfoFrame, die Parallele beim Signalwertebereich. Warum Überstrahl über die Leinwandkante den Schwarzwert kostet, gehört zum Schwarzwert.

    Quellen

    Die Signalisierung der Abtastung im AVI-InfoFrame, die Bedeutung der Feldwerte und die Vorgabe je Formatart stammen aus CTA-861-G, das für diese Seite in einer texterkannten Volltextfassung am Objekt gelesen wurde. Die optischen Zusammenhänge — Zoombereich als Spanne des Projektionsverhältnisses, Lichtverlust am langen Ende, Abhängigkeit des Lens-Shift-Bereichs von der Zoomstellung — sind im Bestand bereits auf den Einträgen zum Projektionsverhältnis und zum Lens Shift geführt und dort an Herstellerunterlagen gebunden.

    1,6

    Lens-Shift

    Glossar

    Lens Shift

    Lens Shift verschiebt das projizierte Bild gegenüber der optischen Achse, indem das Objektiv quer zu dieser Achse bewegt wird. Das Gerät bleibt dabei gerade ausgerichtet, der Abstand zur Bildfläche ändert sich nicht, und es geht kein Bildpunkt verloren.

    Ein Projektor wirft sein Bild geradeaus. Wenn er nicht genau auf Höhe der Leinwand sitzt, landet das Bild zu hoch oder zu tief — und ihn einfach schräg zu stellen macht aus dem Rechteck ein Trapez. Lens Shift löst das anders: Im Inneren wird die Linse ein Stück versetzt, und das Bild wandert mit, ohne schief zu werden. Wie weit es wandern darf, sagt Dir, wo das Gerät hängen oder stehen kann.

    Ausführliche Erklärung

    Angegeben wird der Bereich als Prozentsatz der Bildgröße: vertikal bezogen auf die Bildhöhe, horizontal auf die Bildbreite. In der üblichen Lesart bedeutet eine Angabe von 60 Prozent vertikal, dass die Bildmitte um 60 Prozent der Bildhöhe über oder unter der Objektivachse liegen darf — verbindlich ist das nicht, denn die Bezugsgröße wird nicht einheitlich gehandhabt. Der Wert beschreibt also eine Montagetoleranz: Er sagt, wie weit die Bildmitte von der Objektivachse abweichen darf, und damit, welche Montagepositionen für ein bestimmtes Bild überhaupt in Frage kommen.

    Drei Einschränkungen gehören zur Angabe dazu.

    Erstens sind vertikaler und horizontaler Versatz nicht unabhängig voneinander. Wer den vertikalen Bereich voll ausreizt, hat horizontal kaum noch Spielraum. Hersteller bilden das meist als Diagramm ab, und die beiden Maximalwerte aus dem Datenblatt gelten jeweils nur, wenn die andere Achse in der Mitte steht.

    Zweitens hängt der nutzbare Bereich an der Zoomstellung. Objektiv und Verschiebemechanik arbeiten zusammen, und der verfügbare Versatz ändert sich, wenn Du zoomst. In welche Richtung, lässt sich nicht allgemein sagen: Konstruktionsunterlagen der Objektivhersteller beschreiben beide Fälle — Rechnungen, bei denen der Versatz am Weitwinkel-Ende einbricht, weil der Bildkreis dort klein ist, und ebenso Rechnungen, die im Weitwinkel gerade mehr Versatz zulassen. Das ist eine Eigenschaft des einzelnen Objektivs, keine der Bauart.

    Praktisch wichtig wird das, weil eine zweite Regel in dieselbe Stellschraube greift: Ein Zoomobjektiv gibt am Weitwinkel-Ende mehr Licht ab als am Tele-Ende, weshalb für die Bildhelligkeit eine möglichst weitwinklige Stellung empfohlen wird — siehe Zoom und Overscan. Wer nun zugleich den Shift ausreizt, stellt zwei Anforderungen an dieselbe Objektivstellung. Ob ein Gerät beides gleichzeitig kann, steht im Shift-Diagramm, abgelesen bei genau der Zoomstellung, die der geplante Aufbau braucht. Die beiden Maximalwerte des Datenblatts reichen dafür nicht aus. Bei einer winkelselektiven Leinwand kommt eine dritte Anforderung an dieselbe Objektivstellung dazu; wie sie sich zu den beiden anderen verhält, führt Wurfweite, Lens Shift und Einfallswinkel aus, und die Rechnung dahinter steht beim Einfallswinkel des Projektorlichts an der Bildmitte.

    Drittens kostet die Ausnutzung Bildqualität. Ein Objektiv ist um seine Achse herum am besten korrigiert; je weiter das Bild aus der Mitte geschoben wird, desto eher zeigen sich Unschärfe zu den Ecken hin, Helligkeitsabfall am Rand und Farbsäume. Hersteller sagen das in ihren Anleitungen auch offen — Epson weist die Anwender darauf hin, dass das Bild in der Grundstellung des Objektivs am klarsten ist. Für die Planung heißt das: Ein Aufbau, der den Bereich etwa zur Hälfte nutzt, steht besser da als einer, der ihn ausschöpft.

    Lens Shift und die elektronische Trapezkorrektur greifen an verschiedenen Stellen an. Lens Shift arbeitet optisch: Es bewegt Licht, und das Signal bleibt unangetastet. Die Trapezkorrektur arbeitet im Signal. Sie rechnet das Bild so um, dass es auf der schräg getroffenen Fläche wieder rechteckig erscheint — und dafür muss sie es neu abtasten.

    Das lässt sich am Bildpunkt nachvollziehen. Der Projektor hat eine feste Anzahl physikalischer Bildpunkte in festem Raster. Die Trapezkorrektur schiebt und staucht das Bild so, dass ein Bildpunkt des Signals nun zwischen zwei physikalischen Bildpunkten zu liegen kommt. Weil er dort nicht dargestellt werden kann, wird sein Helligkeits- und Farbwert auf die benachbarten Bildpunkte aufgeteilt. Aus einer scharfen Kante werden so zwei halbhelle Punkte. Weil das Bild außerdem in die Fläche des Rasters hineingestaucht wird, bleiben am Rand Bildpunkte ungenutzt: Die tatsächlich dargestellte Auflösung liegt unter der des Geräts. Sichtbar wird beides als weicheres Bild und als unruhige Diagonalen und Schriftkanten.

    Wird die Trapezkorrektur nötig, ist das eine Aussage über die Montage und nicht über das Gerät: Die Position stimmt nicht. Für den mobilen Einsatz ist die Funktion trotzdem sinnvoll gebaut — im Besprechungsraum, im Klassenzimmer, beim Projektor, der abends auf den Tisch gestellt wird, ist ein leicht weiches Bild allemal besser als ein schiefes. Im geplanten Heimkino gilt das nicht. Dort steht die Montageposition zur Disposition, solange gebaut wird, und ein Aufbau, der ohne Trapezkorrektur nicht rechteckig wird, ist nicht fertig geplant. Die Antwort ist dann eine andere Halterung, ein anderer Montagepunkt oder ein Gerät mit größerem Shift-Bereich.

    Häufiges Missverständnis

    Lens Shift und Keystone werden regelmäßig für dasselbe gehalten, weil beide das Bild an die richtige Stelle bringen. Unterscheiden lassen sie sich an ihrem Preis: Lens Shift kostet keine Auflösung, die Trapezkorrektur kostet welche. Wer die Wahl hat, nimmt deshalb den optischen Weg; wer sie nicht hat, ändert besser die Montage, statt elektronisch zu korrigieren.

    Hartnäckiger ist die Vorstellung, der Bereich sei ein Qualitätsmerkmal: viel Shift, gutes Gerät. Er sagt nur, wie tolerant die Aufstellung sein darf. Ausgereizt wird er zum Nachteil, und bei Ultrakurzdistanz-Geräten gibt es ihn oft gar nicht — dort steht die Position fest, und die Feinjustage passiert über die Aufstellfläche selbst. Bei dieser Bauform folgt der fehlende Lens Shift aus der Geometrie und zählt deshalb nicht als Schwäche des Geräts.

    Nicht zu verwechseln mit

    • Projektionsverhältnis: Beantwortet, wie weit das Gerät für eine bestimmte Bildbreite entfernt stehen muss — also den Abstand entlang der Blickachse. Lens Shift beantwortet die zweite Hälfte der Montagefrage: wie weit das Gerät quer dazu daneben oder darüber sitzen darf, ohne dass das Bild seine Lage verliert.
    • Trapezkorrektur: Elektronische Entzerrung eines schief geworfenen Bildes. Sie kostet Auflösung und Schärfe, der optische Versatz nicht.
    • Offset: Der fest eingebaute Versatz, den der Konstrukteur festgelegt hat. Er bestimmt die Grundstellung; der Lens Shift ist der Bereich, in dem sich das Bild von dort aus noch bewegen lässt. Bei Geräten mit beidem wird zuerst der Offset bereinigt und erst danach der Shift angesetzt.
    • Zoom: Verändert die Bildgröße bei gleichem Abstand, nicht ihre Lage.

    In der Planung

    Ein Wohnzimmer mit Deckenbalken, der Projektor soll an die Decke. Die Bildoberkante liegt bei 2,10 Metern, die Decke bei 2,60, und der einzige tragfähige Punkt für die Halterung liegt seitlich versetzt neben der Bildmitte.

    Zuerst die Konzeptfrage: Steht die Bildlage fest, oder darf sie sich bewegen? Ist sie gesetzt — und im Heimkino ist sie das meistens, weil sie am Sitzabstand und am Sichtwinkel hängt —, wird daraus die Verfahrensfrage: Welcher Montagepunkt liegt innerhalb des Shift-Fensters, das ein Gerät mitbringt? Der seitliche Versatz und der Höhenunterschied müssen gemeinsam hineinpassen, nicht einzeln, denn beide Achsen begrenzen sich. Dann erst das Modell — eines mit Reserve im Bereich statt auf eines, das den Punkt gerade eben erreicht.

    Verknüpfte Inhalte

    Ist eine ALR-Leinwand geplant, engt sie die Montagepositionen stärker ein als der Shift-Bereich selbst — die Begründung steht bei Wenn der Lens Shift gegen die ALR-Leinwand arbeitet. Der fest eingebaute Gegenpart ist der Offset — er legt fest, wo das Bild ohne jeden Shift liegt, und ist der häufigste Grund für falsch gerechnete Montagehöhen. Wie weit ein Projektor für eine bestimmte Bildbreite entfernt stehen muss, klärt das Projektionsverhältnis; warum bei Ultrakurzdistanz-Geräten die Aufstellung besonders empfindlich ist, der Laser TV und die ALR-Leinwand. Wie groß das Bild für einen gegebenen Sitzabstand sein soll, steht beim Sichtwinkel. Dass motorisierte Geräte eine eingestellte Objektivlage samt Zoom und Fokus speichern und wieder abrufen können, beschreibt der Objektivspeicher.

    Quellen

    Die Angaben zu Bereichen, Diagrammen und zum Zusammenspiel mit dem Zoom folgen Herstellerunterlagen.

    Lens-Shift vertikal +
    71 %
    Lens-Shift vertikal −
    71 %
    Lens-Shift horizontal +
    25 %
    Lens-Shift horizontal −
    25 %
  • Gehäusemaße

    Höhe
    200 mm
    Breite
    460 mm
    Tiefe
    472 mm

    Gehäusemaße

    Gewicht
    13 kg

Bildrechner

Wie weit muss der Projektor von der Leinwand weg? Gib Bildgröße oder Abstand ein.

Projektionsverhältnis 1,38 – 2,21:1

Leinwandformat

Abstand zur Leinwand

3,06 m – 4,89 m

Am Objektiv

Breite
221 cm
Höhe
125 cm

Licht auf der Leinwand

mittlerer Zoom

Je weiter der Projektor von der Leinwand weg steht, desto weniger Licht kommt an.

Projektor auf dem Band ziehen

Tele

4,89 m

Weitwinkel

3,06 m
