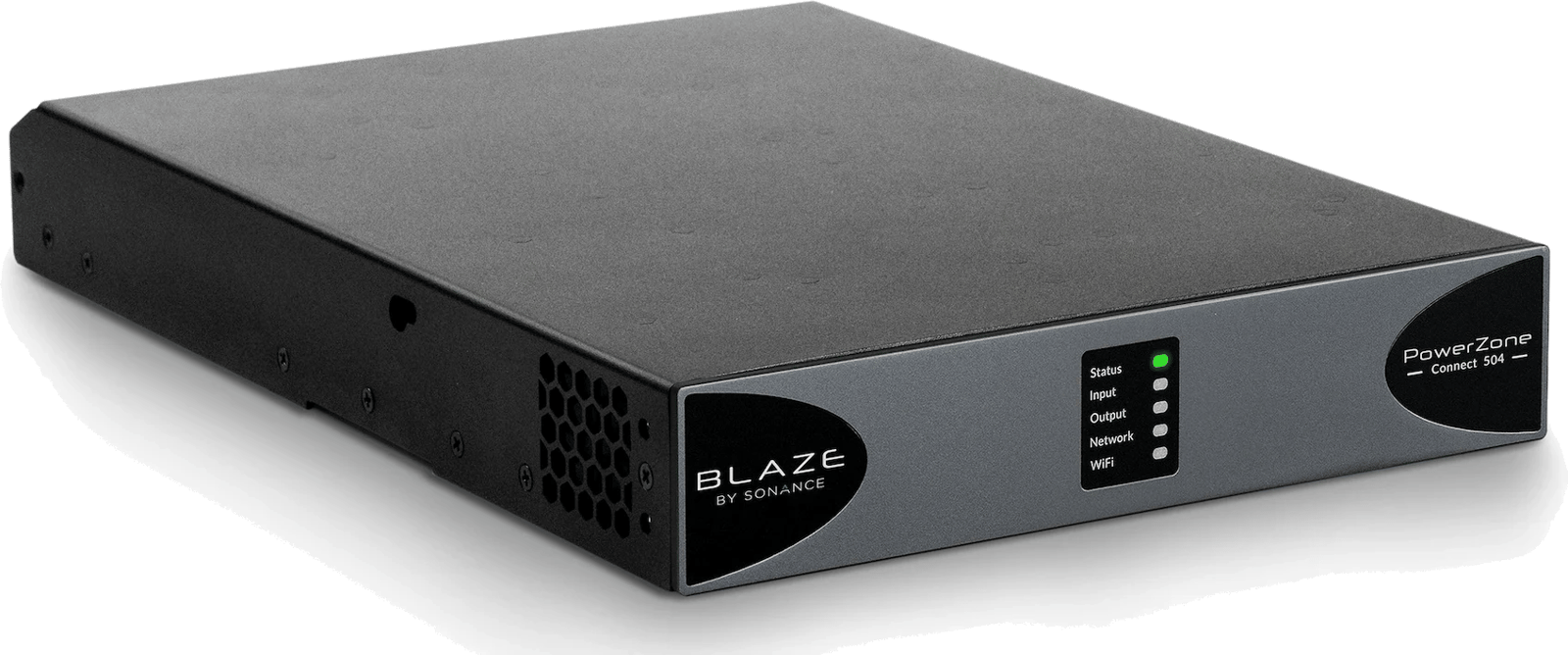

Die PowerZone™ Connect 504 kurz vorgestellt
Die PowerZone Connect 504 ist eine Endstufe der Klasse D: 4 Kanäle mit je 125 Watt an 4 Ohm, 500 Watt Gesamtleistung. Sie treibt niederohmige Lautsprecher ebenso wie 70- und 100-Volt-Linien. Dazu DSP an Bord. Gedacht ist sie für Installationen, in denen mehrere Zonen von einem Platz im Rack versorgt werden.
Im Namen steckt die Auslegung: Die vorderen Ziffern nennen die Gesamtleistung in Watt, die letzte die Kanalzahl. Ein angehängtes D steht für Dante — diese Ausführung hat es nicht.
Im Rack belegt sie eine Höheneinheit auf halber Breite — zwei Geräte passen nebeneinander.
Die Highlights von PowerZone™ Connect 504 im Überblick
Ausgangsleistung an 8 Ω
125 W
Kanäle
4
Ausgangsleistung an 4 Ω
125 W
Verstärkerklasse
Class D
Minimale Lastimpedanz
4 Ω
Brückbar
Nein
Ausgangsleistung an 70/100 V
250 W
Gehäuse
B × H × T
221 mm43 mm320 mm
Gewicht 2,8 kg
Steuerung
- Trigger
Eignet sich die PowerZone™ Connect 504 für Dich?
Stereoanlage, Musik im Vordergrund.
Mehrkanal-Ton hinter Receiver oder Prozessor.
Mehrere Zonen aus einem Gerät.
Betrieb an passiven Subwoofern.
Perfekt für Dich, wenn …
- Du Vorverstärker oder Prozessor symmetrisch (XLR oder Klemmblock) anschließen willst.
- die Endstufe sich mit dem Vorverstärker automatisch ein- und ausschalten soll (12-V-Trigger).
- die Endstufe in ein 19-Zoll-Rack soll.
- Du viele Lautsprecher über lange Leitungen versorgen willst (100-Volt-Technik).
- Du Lautsprecher per DSP (Equalizer, Weichen, Verzögerung) an den Raum anpassen willst.
- die Endstufe per Netzwerk in App oder Steuerungssystem eingebunden werden soll.
Eher nicht für Dich, wenn …
- Du ein Kinosystem mit sieben oder mehr Kanälen aus einem Gehäuse versorgen willst.
- Deine Lautsprecher sehr niederohmig sind (2 Ohm) oder Du mehrere Paare parallel betreiben willst.
- Du zwei Kanäle zu einem starken Mono-Kanal zusammenschalten willst (Brückenbetrieb).
Technische Daten
Gehäusemaße
- Höhe
- 43 mm
- Breite
- 221 mm
- Tiefe
- 320 mm
- Gewicht
- 2,8 kg

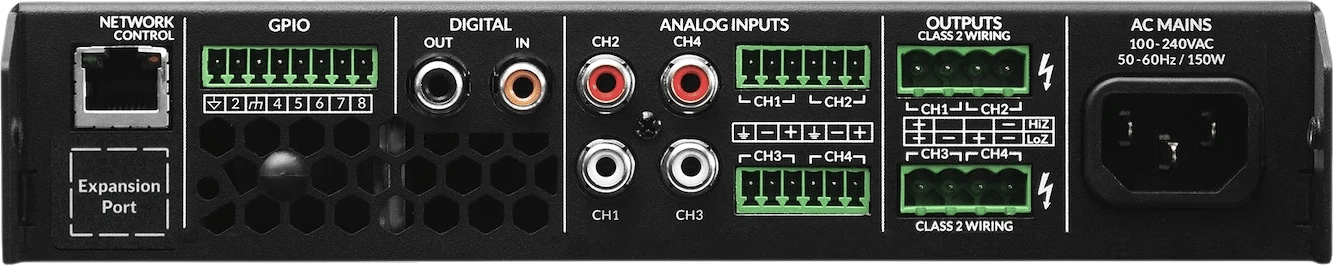

Anschlüsse
Eingänge / I/O
Digital IN
Ausgänge
Digital OUT
Network Control
WiFi
GPIO
Netzanschluss
Downloads
Schnellstart
Bedienungsanleitung
Datenblatt
Infoblatt
Technische Zeichnung
Expertenmeinung
„Für uns aktuell die perfekte Endstufe für alles, was mit Ton arbeitet. Die Einstellbarkeit und das Power Sharing sind perfekt für z. B. aktive Zweikanal-Lautsprecher. Profi-Equipment!“
AVITECT Studio Rhein-Main
