Projekt ID: RM-WC-0010
KOMPLETT UNSICHTBAR - Heimkino & MultiRoom Audio System
„Ziel war's hier vor allem, es unsichtbar zu machen. Das ist ja unser großes Ding, wir lieben ja die Technik, wollen sie nicht sehen. Man sieht nichts von der Technik, absolut gar nichts, und das, obwohl alles da ist.“
Einleitung

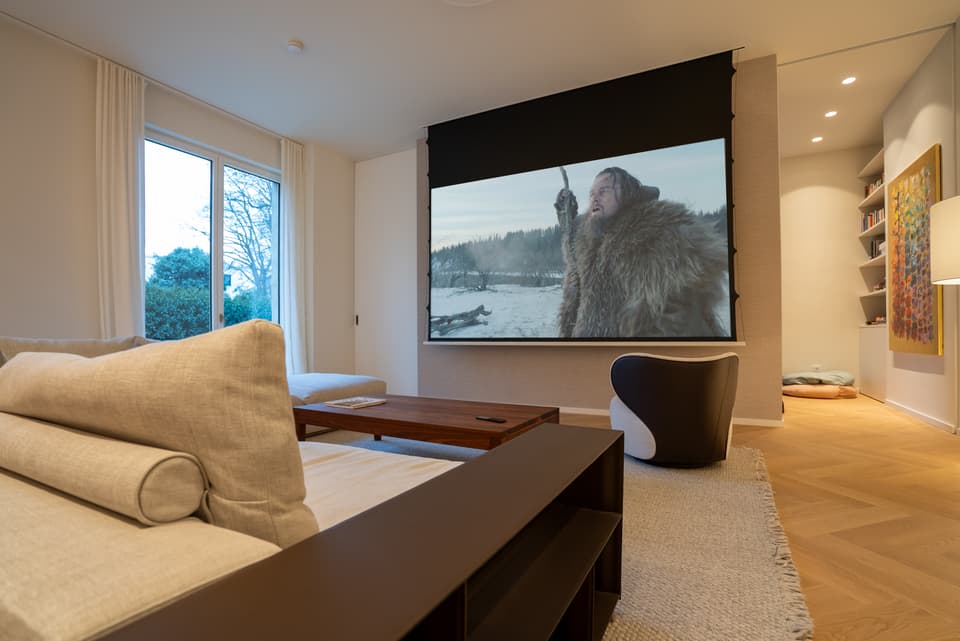

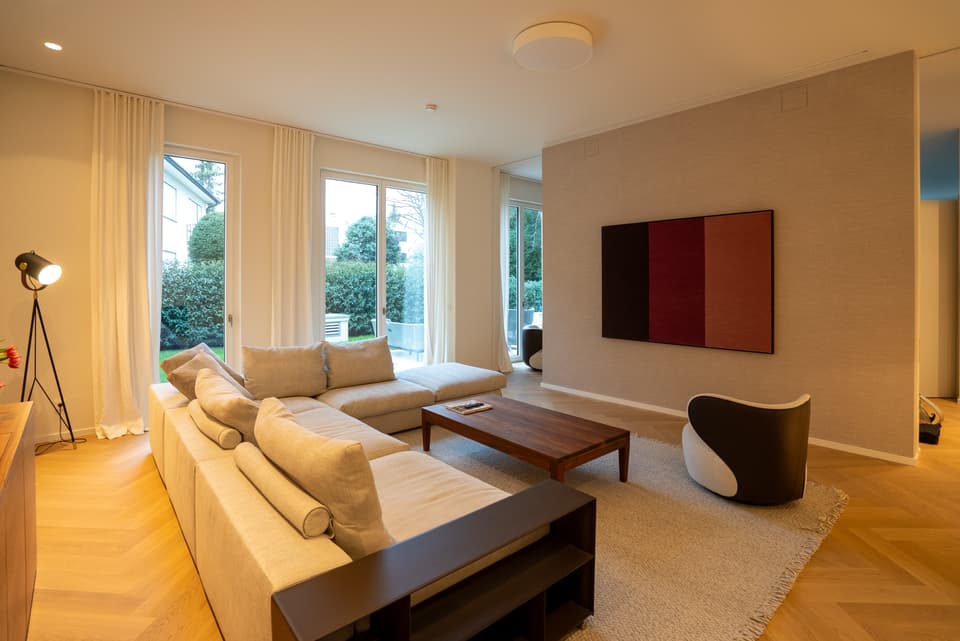

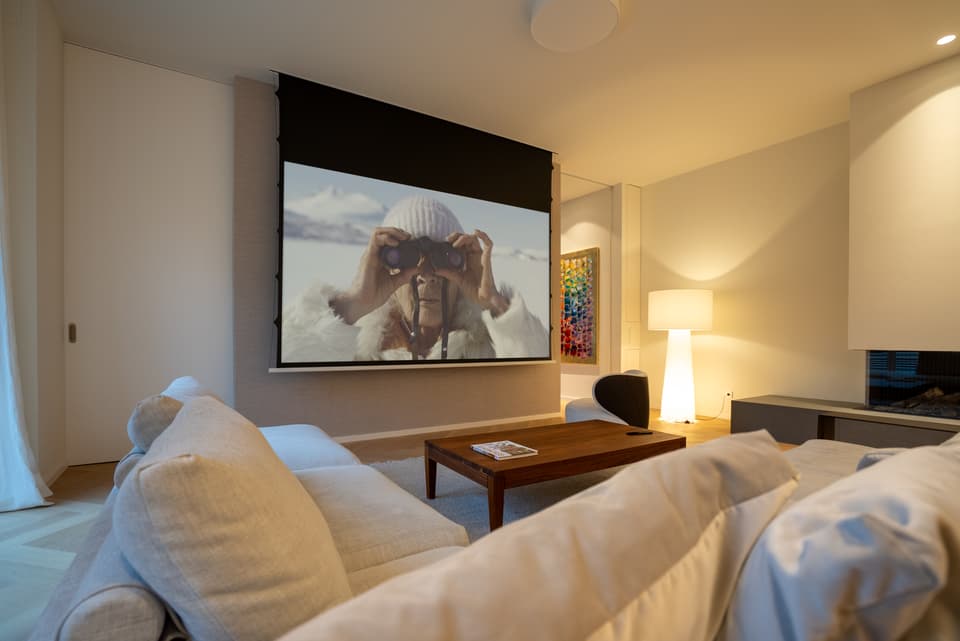

In einer neu gebauten Stadtvilla sollten Heimkino und MultiRoom Audio vollständig unsichtbar eingebaut werden. Sebastian und Martin vom AVITECT Studio Rhein-Main verteilten acht Audiozonen über Haus und Terrasse und planten im Wohnzimmer ein Hybrid-System: Ein Bilderlift gibt einen 77-Zoll-OLED frei, für Filmabende fährt ein Beamer aus dem Möbel und eine 3,30 Meter breite Leinwand aus der Decke.
Aufgabe
- Keine sichtbare Technik in den Wohnräumen
- Musik in acht Zonen, von den Privaträumen bis zur Terrasse
- Fernseher und Beamer im selben Wohnzimmer
- Möglichst flaches Möbel, der Beamer soll trotzdem über den Sitzenden projizieren
- Keine Lautsprecher in der Rückwand zum Nachbarn
„Die besondere Aufgabe mit dem Picture Lift ist, mehrere Sachen in Einklang zu bringen. Der Fernseher soll eine vernünftige Höhe haben, man möchte den groß haben, der Lift selber oberhalb des Fernsehers braucht auch einen gewissen Platz.“
Bilder
Lösung
- Acht Sonos Port im Technikschrank, dazu eine DSP-Endstufe zur Abstimmung der eingespachtelten Lautsprecher

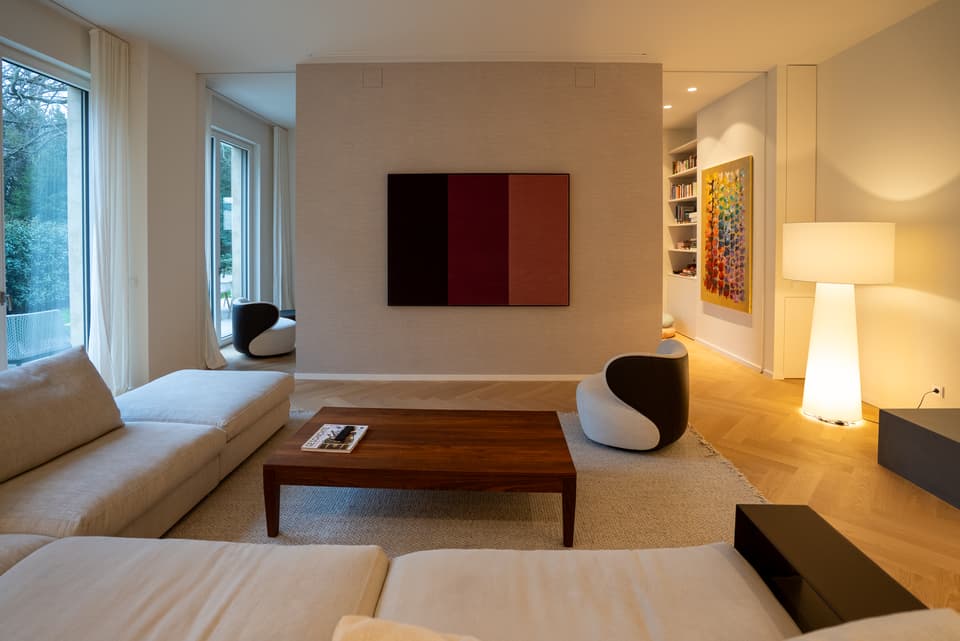

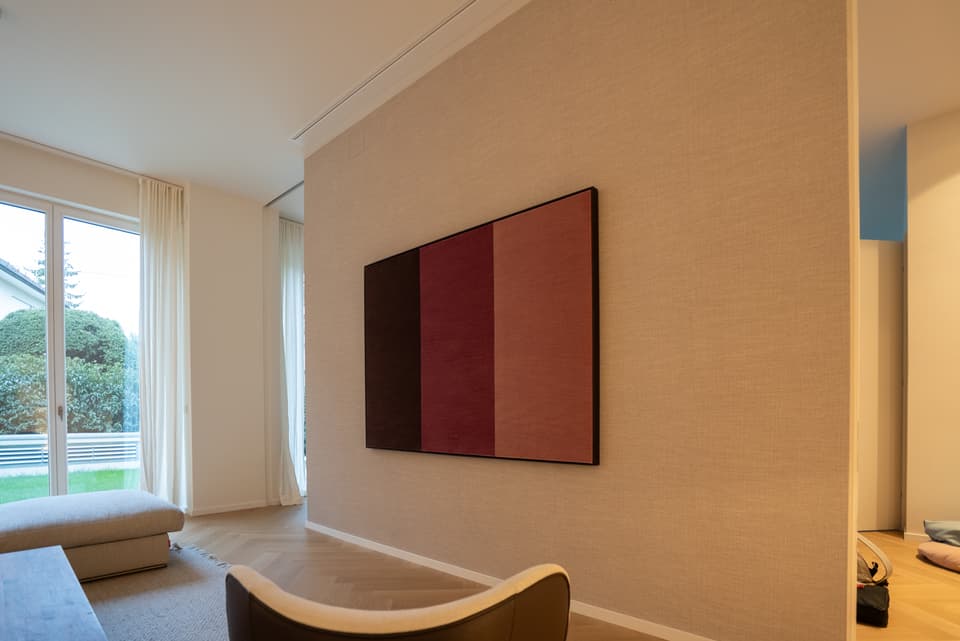

- Vorgefertigte Holzkonstruktion für die Frontwand mit Lift, LG OLED 77 Zoll, drei unsichtbaren Frontlautsprechern und Schiebetüren

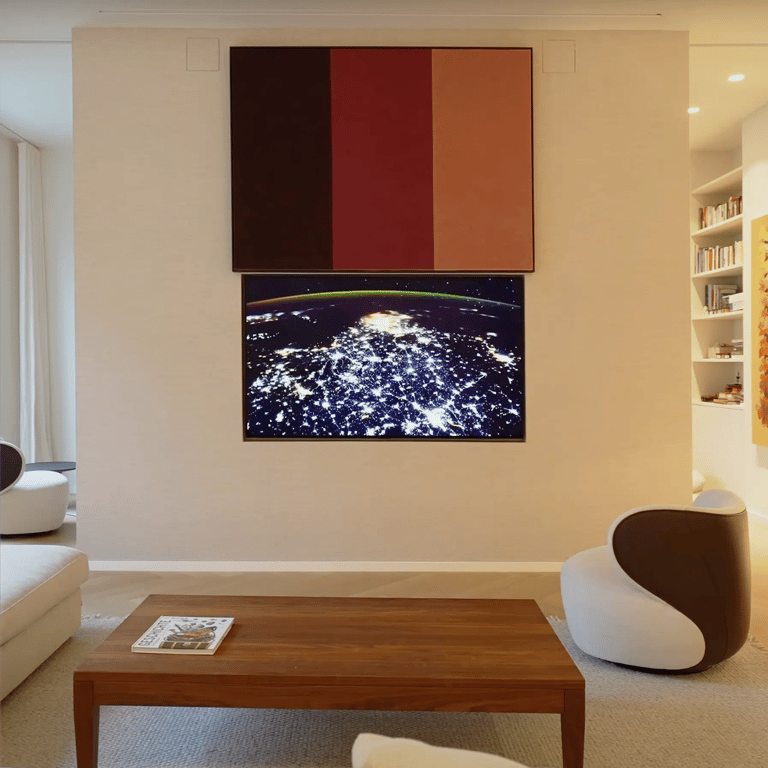

- Fahrweg des Future-Automation-Picture-Lifts gemeinsam mit dem Rahmenbauer auf den Bilderrahmen abgestimmt
- Sondergefertigter Beamerlift mit zwei gegenläufigen Motoren hebt den LG-Beamer aus einem 80 bis 90 cm hohen Möbel auf fast 2 Meter, eine Schaltleiste stoppt ihn bei Widerstand

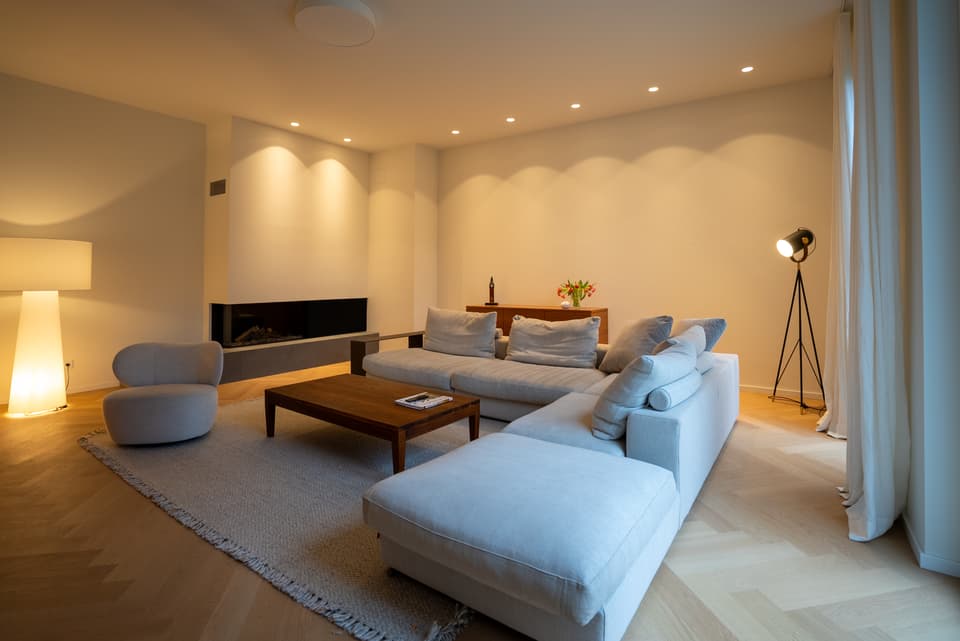

- Surround-Lautsprecher in der ohnehin abgehängten Decke
- Möbel vom Schreiner der Bauherren nach Studio-Vorgaben, vorhandener Subwoofer darin mit Bassauslass über die Sockelleiste
- HDMI nach Kabelschaden über Netzwerkkabel übertragen, eine Steuerung ersetzt sieben Fernbedienungen
„Damit auch der Abstand zwischen allem richtig passt, haben wir eine Holzkonstruktion gemacht, die wir auf die Baustelle gebracht haben und installiert, wo quasi die Löcher alle vorgegeben waren, so dass der Trockenbauer nur noch Trockenbau drüber gezogen hat.“
Weitere Stimmen
„Jemand, der den Raum nicht kennt und da reinkommt, denkt: Wie, kein Fernseher, kein Bild, kein Ton. Es ist alles versteckt. Erst wenn's gebraucht wird, zeigt sich das, was benötigt wird.“
„Wir haben uns am Ende bei einem Hersteller einfach einen Lift quasi bauen lassen, der dann zwei Motoren hatte, die dann gegenseitig fahren. Das heißt, der Beamer fährt fast auf 2 Meter hoch, und das aus einem Möbel, das irgendwas um die 80, 90 Zentimeter hoch ist.“
Projektpass
White Cinema
RM-WC-0010 · AVITECT Studio Rhein-Main
- Projektor
- LG ForTe auf Beamerlift mit zwei Motoren im Möbel
- Leinwand

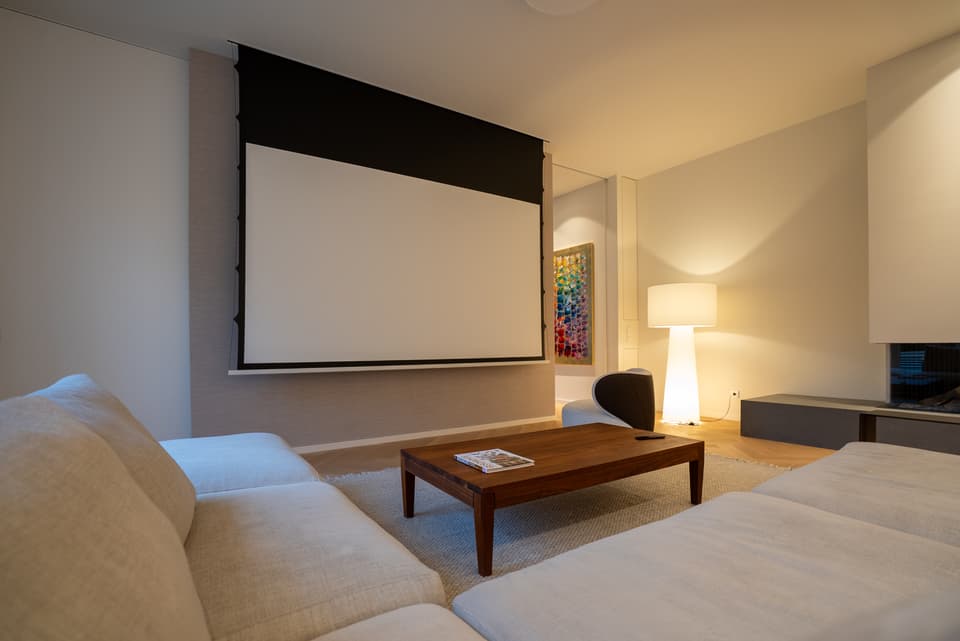

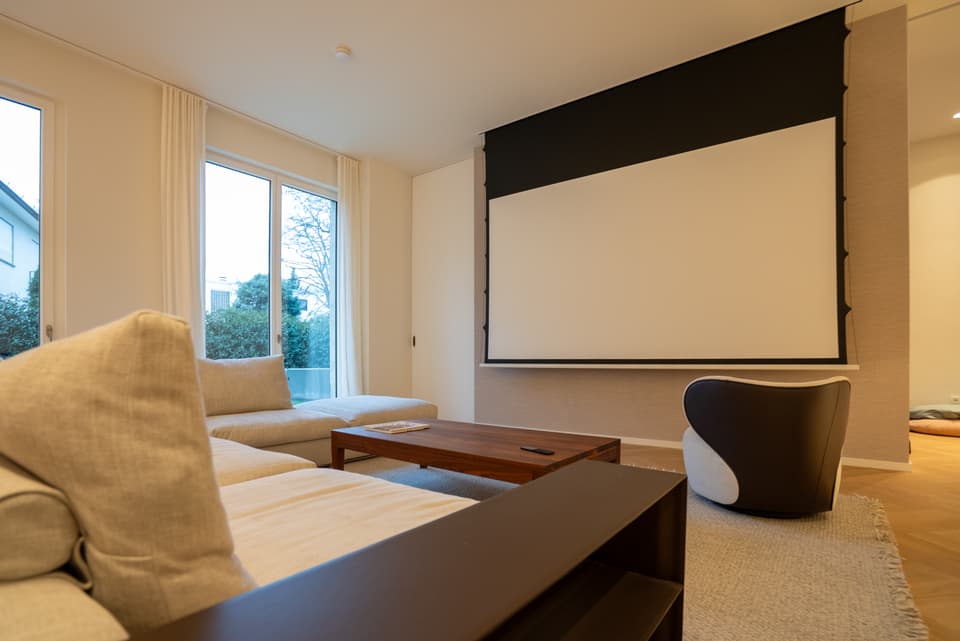

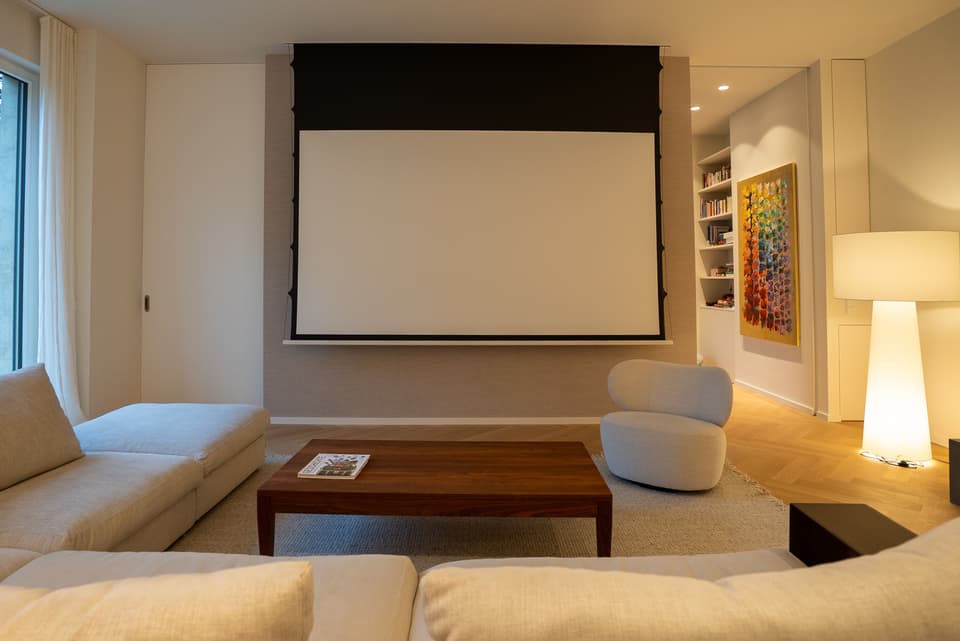

- 3,30 m breite Deckeneinbau-Leinwand
- Layout
- 5.1: Front unsichtbar in der Wand, Surround in der Decke
- Bass-Layout
- Vorhandener Subwoofer im Möbel, Bass über die Sockelleiste
- AV-Receiver / Vor-End
- Vorhandenes Gerät des Kunden, im Technikschrank im Keller
- Wert
- Universalsteuerung für Lifte, Beamer, TV, AV-Receiver, Apple TV und Leinwand

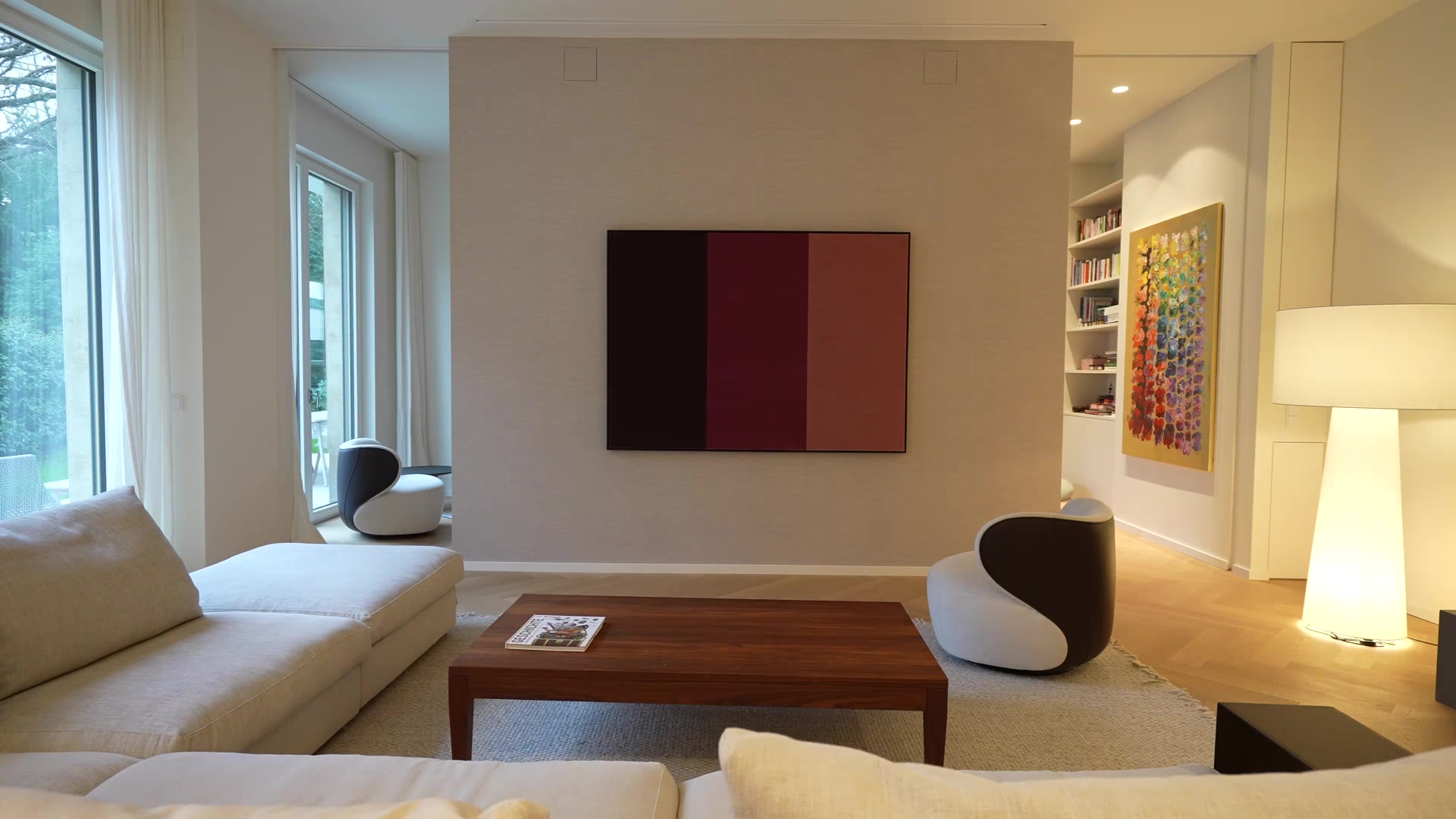

- LG OLED 77 Zoll hinter Picture Lift von Future Automation
- MultiRoom: 8 Zonen mit Sonos Port, DSP-Endstufe und unsichtbaren Lautsprechern
- Vorgefertigte Frontwand mit Schiebetüren links und rechts
- Investition
- Anfrage starten
- Bauzeit
- Anfrage starten
