Projekt ID: BO-BC-0009
8K Beamer, Dolby Atmos & TOP AKUSTIK im eigenen Black Cinema
„Der Beamer ist von JVC, das ist ein NZ8, und ausgereift. Sehr schön auflösend, sehr scharf, tolle Farben, also es gefällt nicht nur dem Kunden, mir auch.“
Einleitung
Der Kunde wollte im Keller ein Black Cinema, dessen Schall nicht über den Flur in die Wohnräume dringt. Günter vom AVITECT Studio Bochum hat mit Akustiker Markus den akustischen Fingerabdruck des Raums genommen und daraus Akustikkonzept, Subwoofer-Positionen und eine schwere Schallschutztür aus Stahl abgeleitet. Ein JVC NZ8 projiziert auf eine knapp vier Meter breite 21:9-Leinwand, dazu kommt ein 7.1.4-Dolby-Atmos-System.
Aufgabe
- Schallschutz zu den Wohnräumen
- Nur 2,20 Meter Raumhöhe bei zwei Sitzreihen mit Podest
- Fenster und zwei Heizkörper im Raum
- Neuer, schwerer Projektor ohne auffällige Halterungskonstruktion
„Der Schallschutz war schon die Anforderung, und da muss dann wirklich eine Spezialtür gebaut werden. Die ist aus Stahl, mit einem Fallenschlosssystem.“
Bilder
Lösung
- Stahltür mit Fallenschloss, das die Tür in die Dichtung zieht; laut Günter rund 67 dB
- Aufgedoppelte, bespannte Front- und Seitenwände mit unsichtbarer Akustik, Fenster und Heizkörper dahinter verborgen

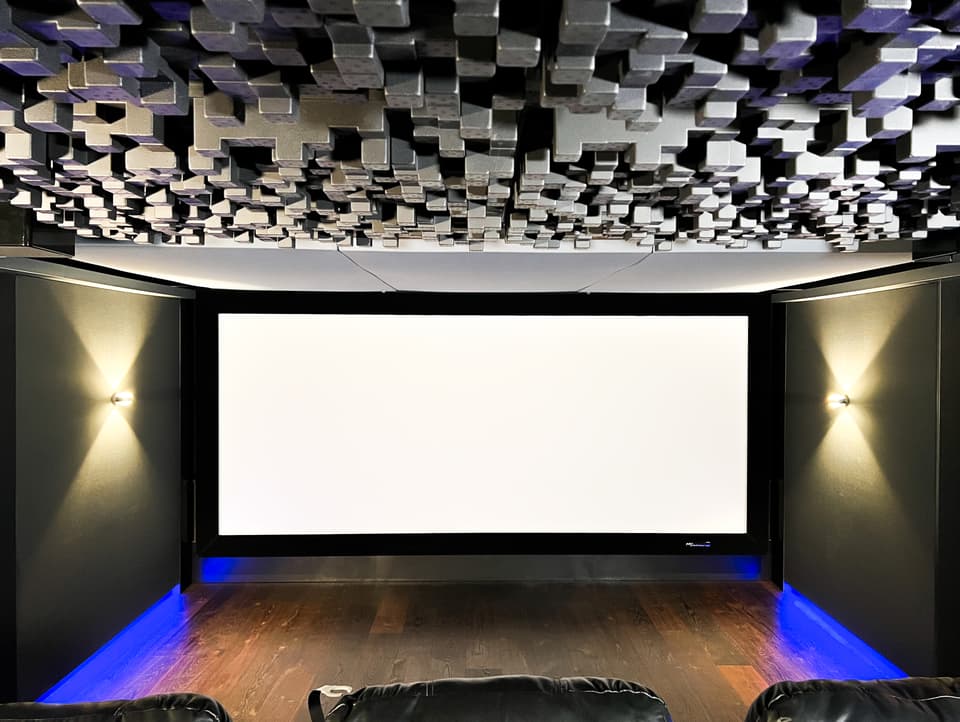

- Skyline-Diffusoren an der Decke, Schroeder-Diffusoren an der Rückwand
- Drei Subwoofer über die Raumbreite auf halber Raumhöhe, Positionen aus der Messung abgeleitet
- Doppelte Side-Surrounds, damit beide Reihen gleich beschallt werden; aktiv betriebene Lautsprecher der Bochumer Hausmarke mit eigenen Endstufen

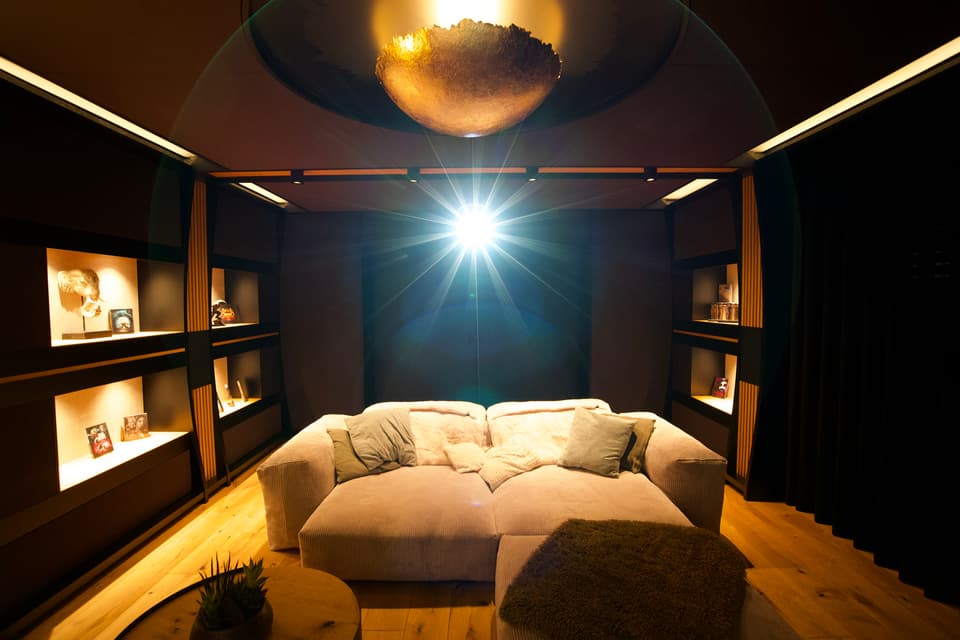

- JVC NZ8 auf einem im Mauerwerk verankerten Regal über dem rückwärtigen Diffusor
- Technik-Rack in einer angewinkelten Fläche an der Rückwand, Steuerung über Control4 inklusive Licht und Streaming
„Was wir in der Position rausgefunden haben bei der Messung: dass wir drei Subwoofer verbauen über die Raumbreite, aber Mitte Raumhöhe.“
Weitere Stimmen

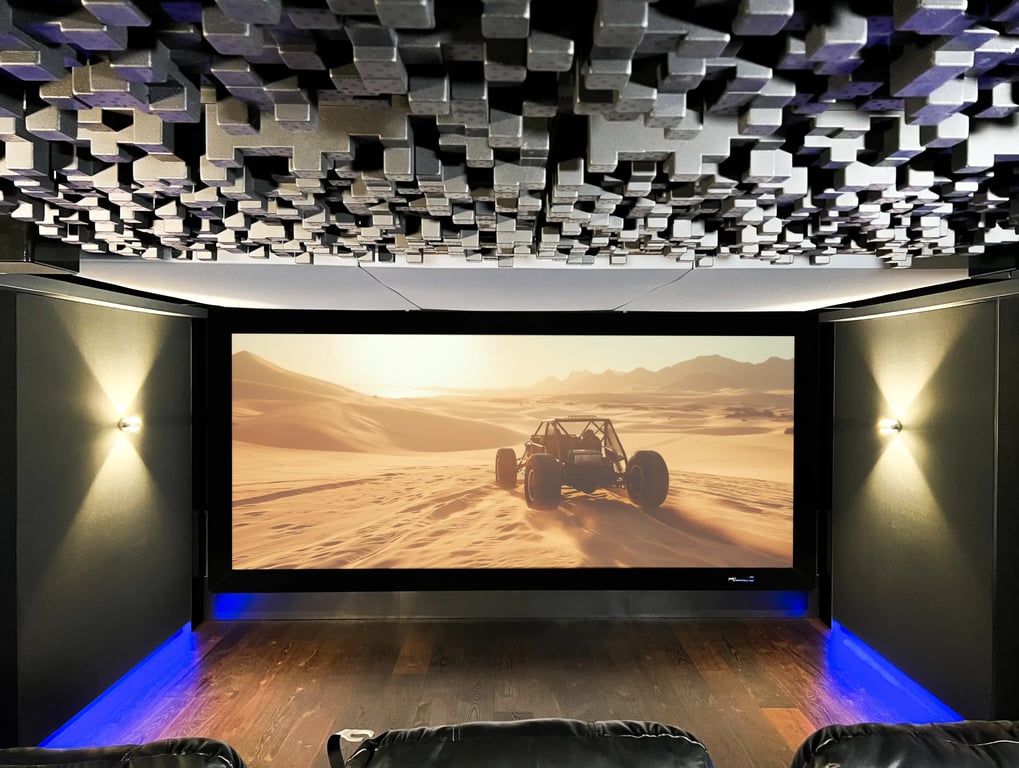

„Die Skyline deswegen für die Decke. Die streuen in alle Richtungen, dadurch erscheint der Raum größer.“
„Man muss letztendlich immer hören. Also messen ist gut, aber da muss man einfach aus der Erfahrung herkommen.“
Projektpass
Black Cinema
BO-BC-0009 · AVITECT Studio Bochum
- Projektor
- JVC NZ8, Regallösung an der Rückwand
- Leinwand
- Knapp 4 m breit, 21:9, akustisch transparent
- Layout
- 7.1.4 Dolby Atmos mit doppelten Side-Surrounds
- Bass-Layout
- Drei Subwoofer über die Raumbreite, halbe Raumhöhe
- AV-Receiver / Vor-End
- Anthem AVM 60 mit eigenen Endstufen; Wechsel auf Trinnov geplant
- Wert
- Control4 inklusive Licht und Streaming
- Anordnung
- HCM-Ledersessel: drei vorn, vier hinten mit Loveseat auf Podest
- Raumakustik: Akustischer Fingerabdruck, Skyline an der Decke, Schroeder-Diffusoren hinten
- Schallschutztür aus Stahl mit Fallenschloss, rund 67 dB
- Investition
- Anfrage starten
- Bauzeit
- Anfrage starten
