Projekt ID: BO-BC-0004
Klein aber (SEHR!) fein: HIGH-END Heimkino in kleinem Raum!
„Hier kann man auch Musik hören, fällt mir auf. Deswegen hätte ich gerne ein Kino für beide Richtungen, Musik und Kino-Sound.“
Einleitung

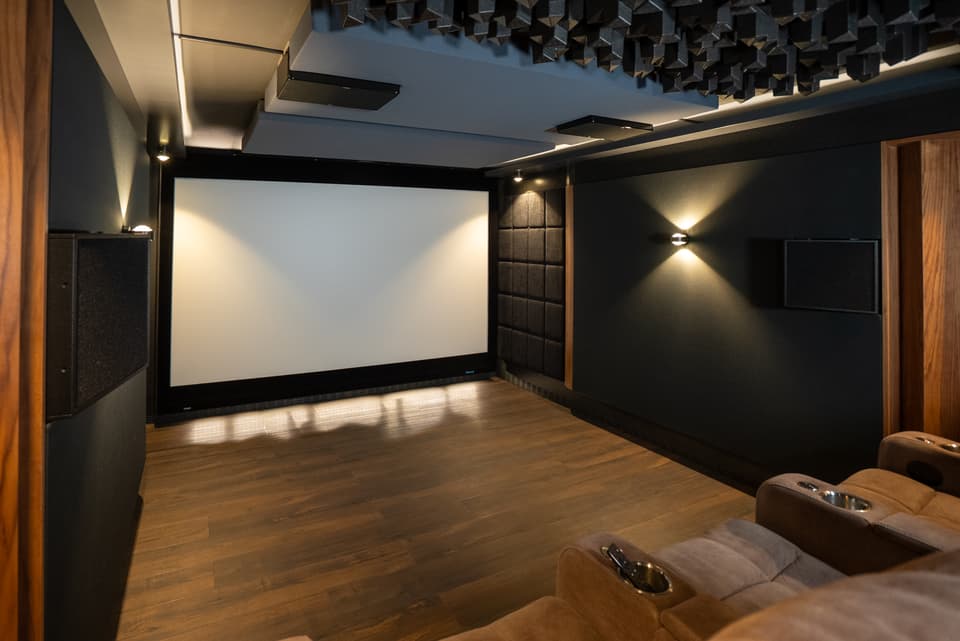

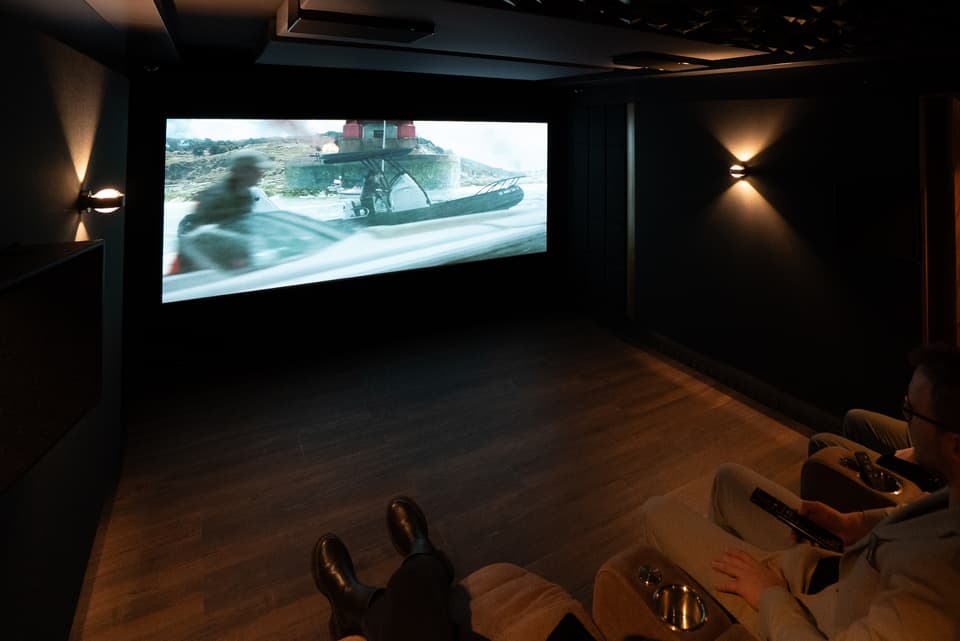

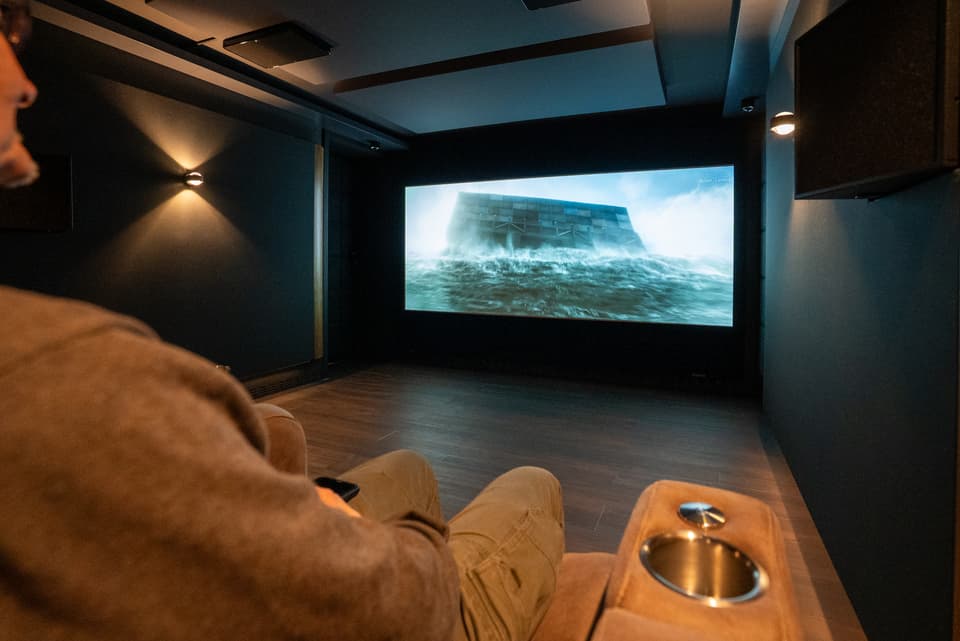

Der Kunde wünschte sich ein Kino, das Filme und Musik gleichermaßen gut wiedergibt, in einem kleinen Kellerraum mit niedriger Decke und feuchten Wänden. Günter und das Team vom AVITECT Studio Bochum haben dort ein 7.2.4-System nach Dolby-Atmos-Norm mit Trinnov-Prozessor, Barco-Projektor und motorisch maskierter Stewart-Leinwand gebaut. Die Akustik wurde auf Basis einer Raummessung ausgelegt.
Aufgabe
- Kleine Grundfläche und geringe Deckenhöhe
- Feuchte Wände nach früheren Wasserschäden: Schimmelrisiko hinter Vorbauten
- Wenig Tiefe hinter der Leinwand wegen der Türposition
- Fenster hinter der Sitzreihe, Back-Surrounds außerhalb der Normposition
- Heller Projektor mit geringem Lüftergeräusch für den kleinen Raum
„Er hatte vorher einen Wasserschaden im Keller, die Wände waren nie so richtig trocken. So ein Kino kann man ja mal schnell bauen, aber irgendwann kommt der Schwarzschimmel durch.“
Bilder
Lösung

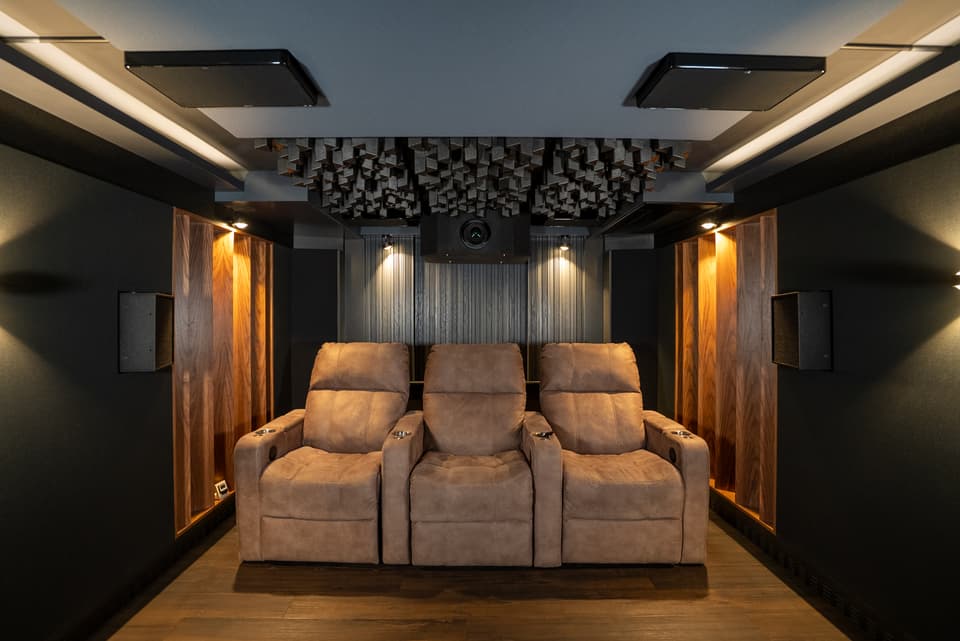

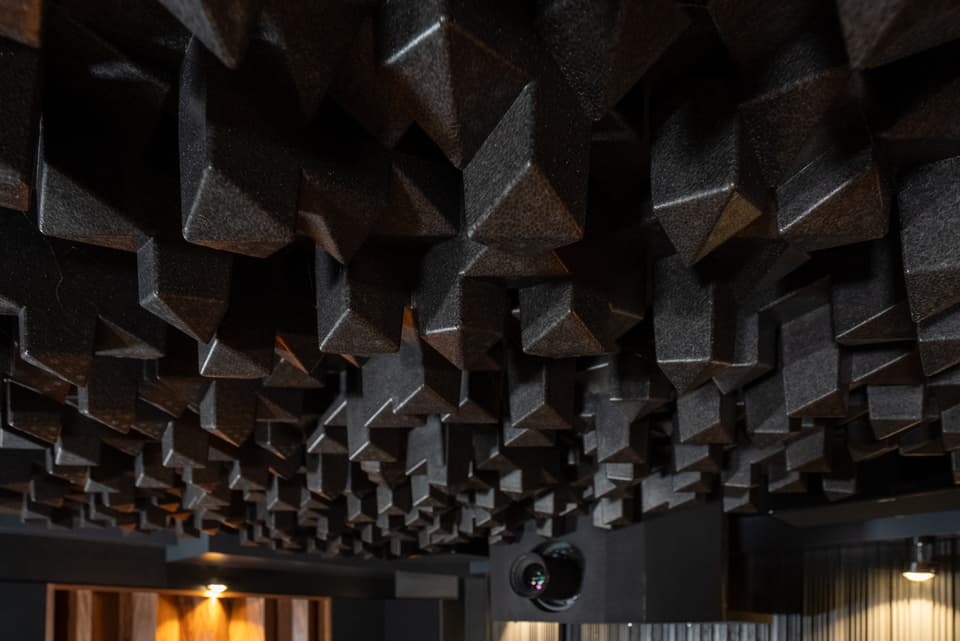

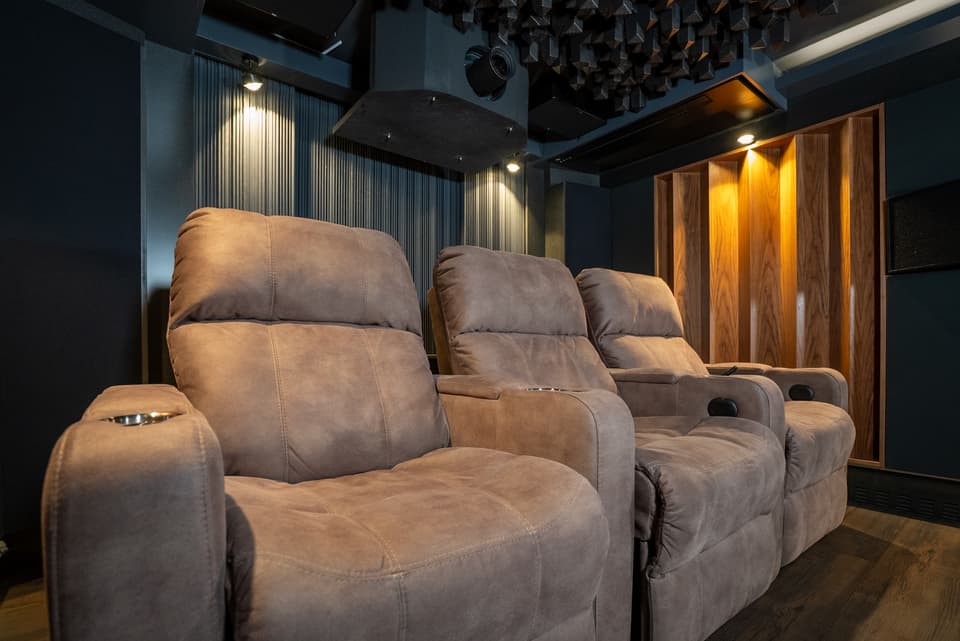

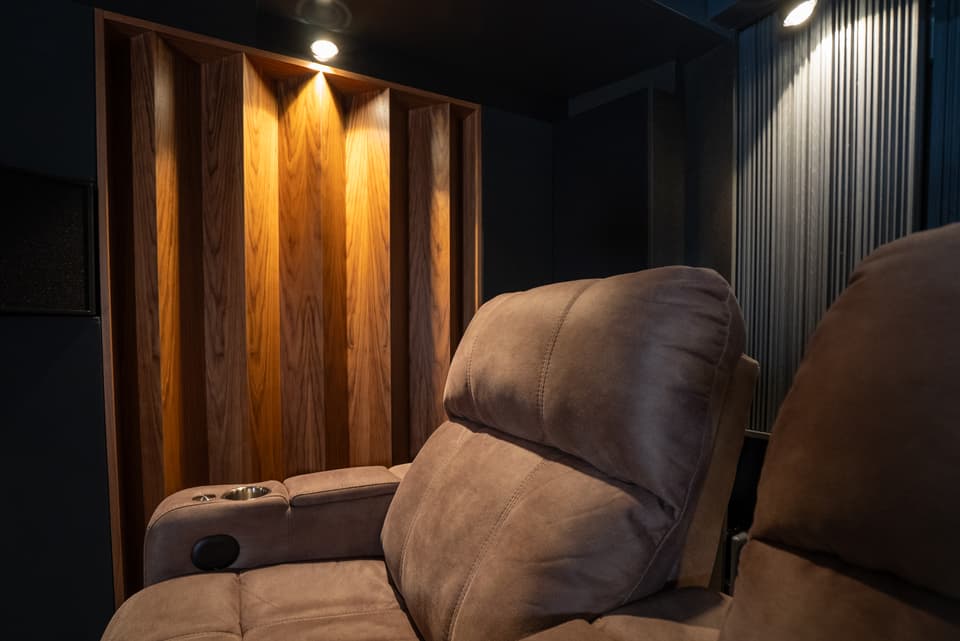

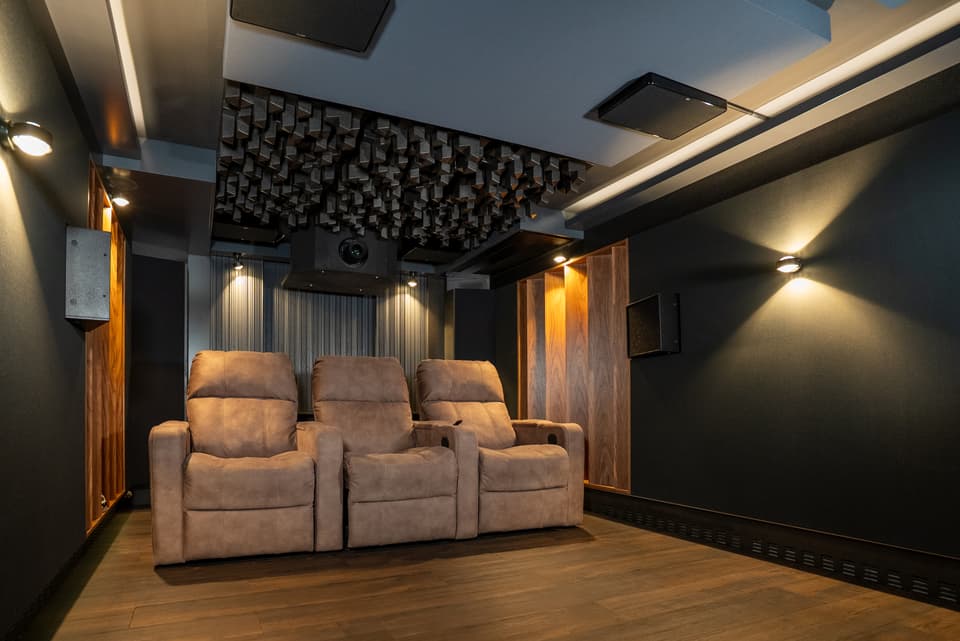

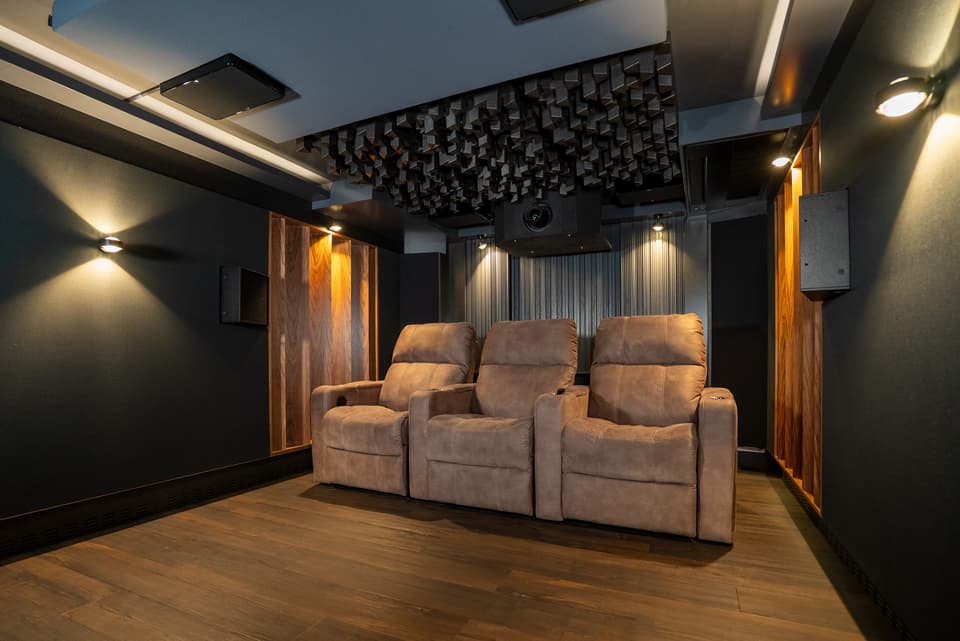

- Akustischer Fingerabdruck als Grundlage: Absorber vorne, Holzdiffusoren seitlich, Deckenabsorber und Diffusoren über den Sitzen
- Geschlitzte Sockelleisten hinterlüften die Vorbaumodule

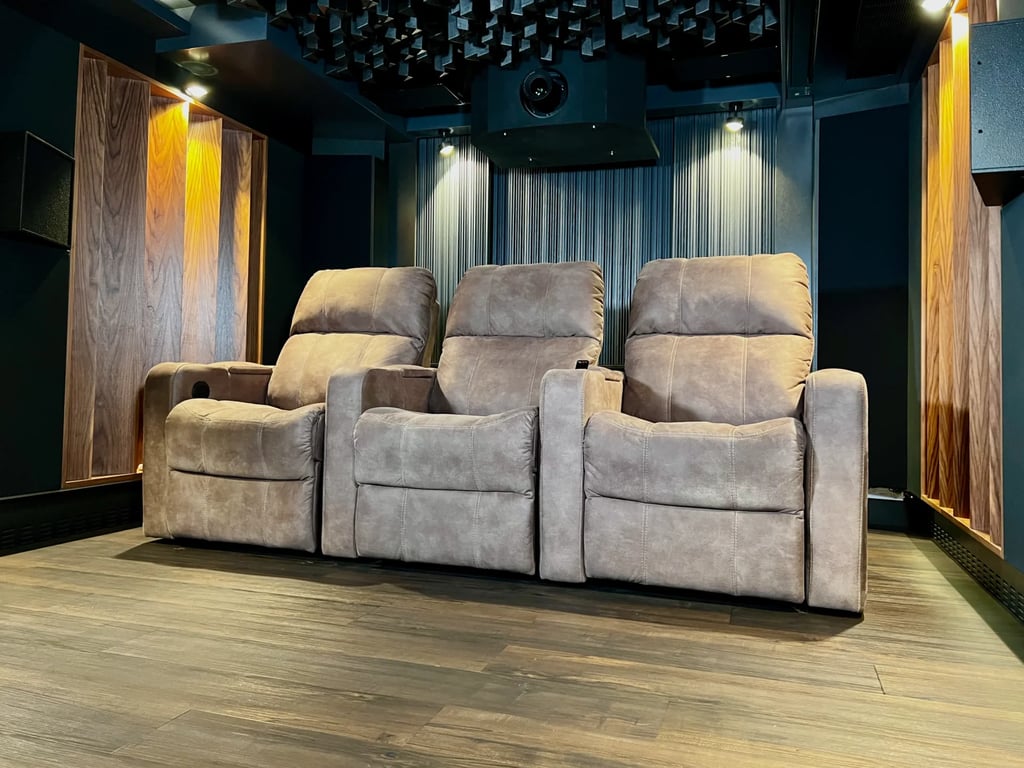

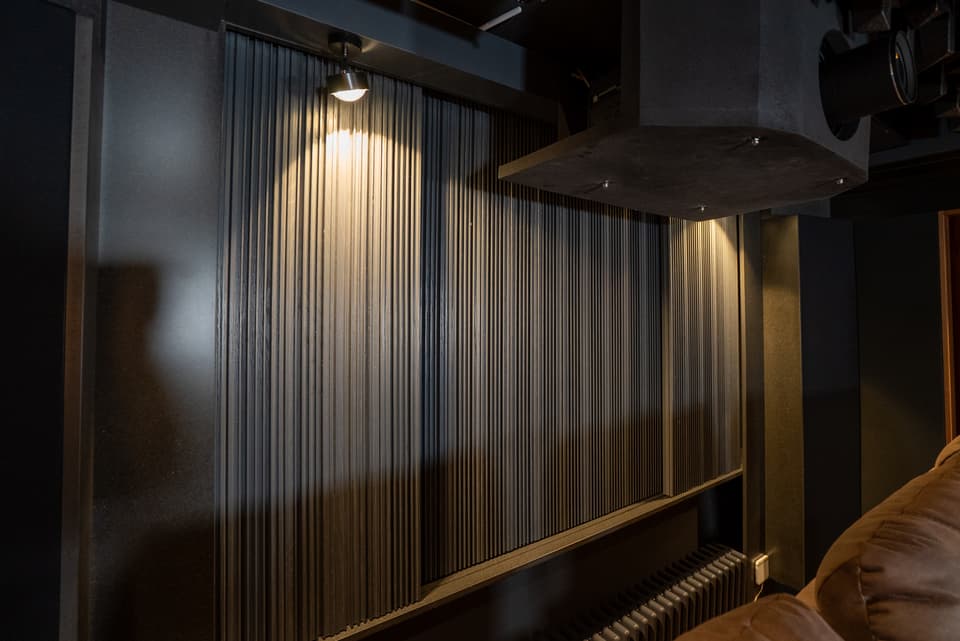

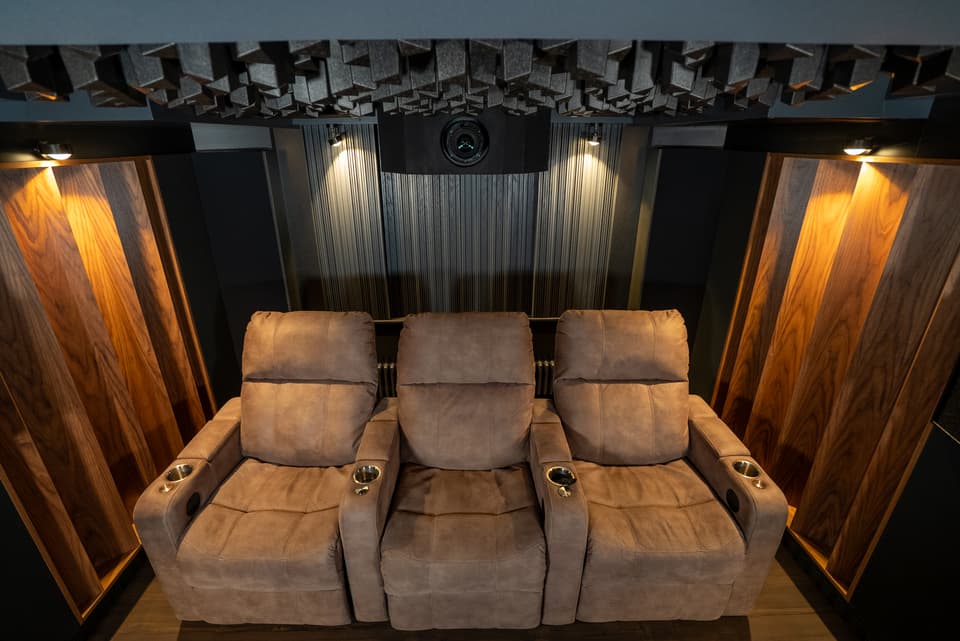

- Verschiebbare Diffusoren vor dem Fenster mit klapperfreiem Beschlag
- Eigene Koaxial-Lautsprecher; Front und zwei Subwoofer hinter der Leinwand, Mauerwerk dafür ausgestemmt

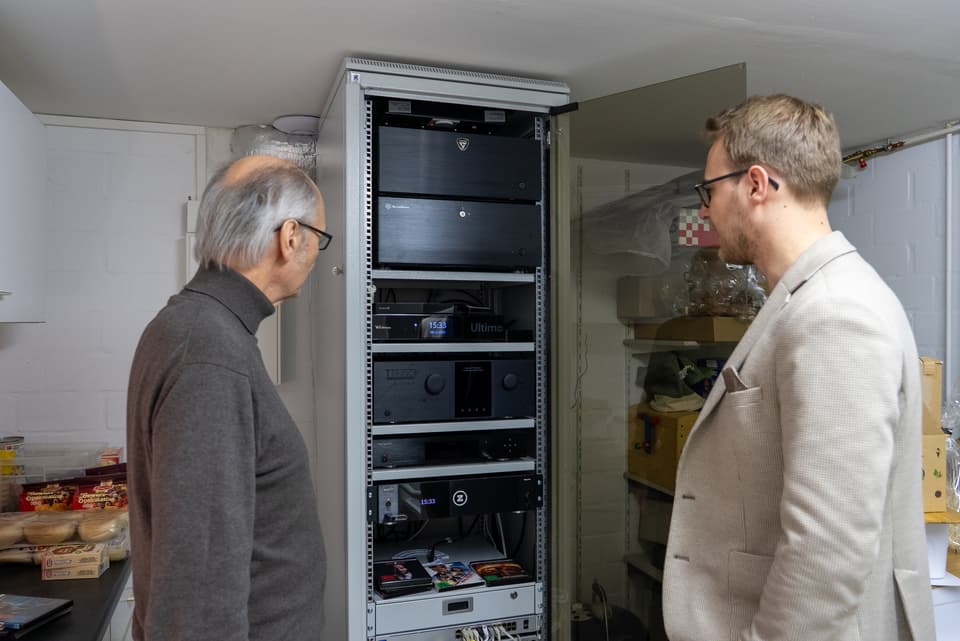

- Trinnov Altitude 32 rückt die Back-Surrounds akustisch zurecht; Technik im 19-Zoll-Schrank im Nebenraum
- Barco Bragi in eigens entwickelter Hush-Box, madVR steuert Bild und Maskierung

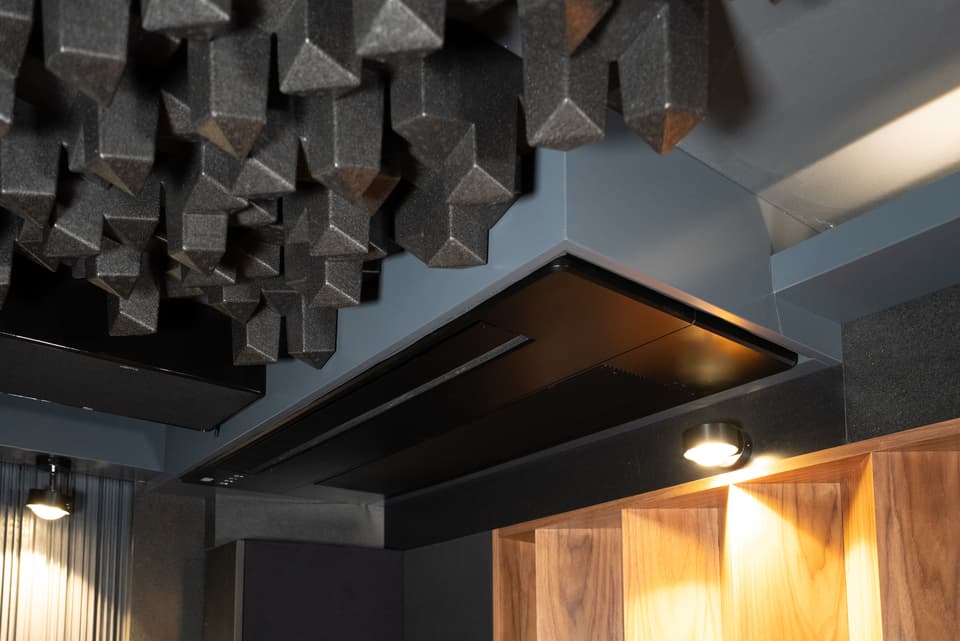

- Klimaanlage schwarz lackiert und gerahmt, Deckenkasten symmetrisch gespiegelt
„Barco hat viele Modelle, die meistens sehr hell sind, und jetzt neuerdings ein Modell, was für kleinere Räume auch funktioniert. Das Modell heißt Bragi und ist vom Lüftergeräusch wirklich noch vertretbar.“
Weitere Stimmen
„Das war von der Decke nicht so hoch, dass wir juhu geschrieben haben. Aber ich sag immer: Platz ist in der kleinsten Hütte.“
„Diesen Beschlag haben wir rausgesucht, der auch stabil war und hinterher nicht klappert, wenn da mal ordentlich Schalldruck drauf kommt.“
Projektpass
Black Cinema
BO-BC-0004 · AVITECT Studio Bochum
- Projektor
- Barco Bragi in eigens entwickelter Hush-Box
- Leinwand

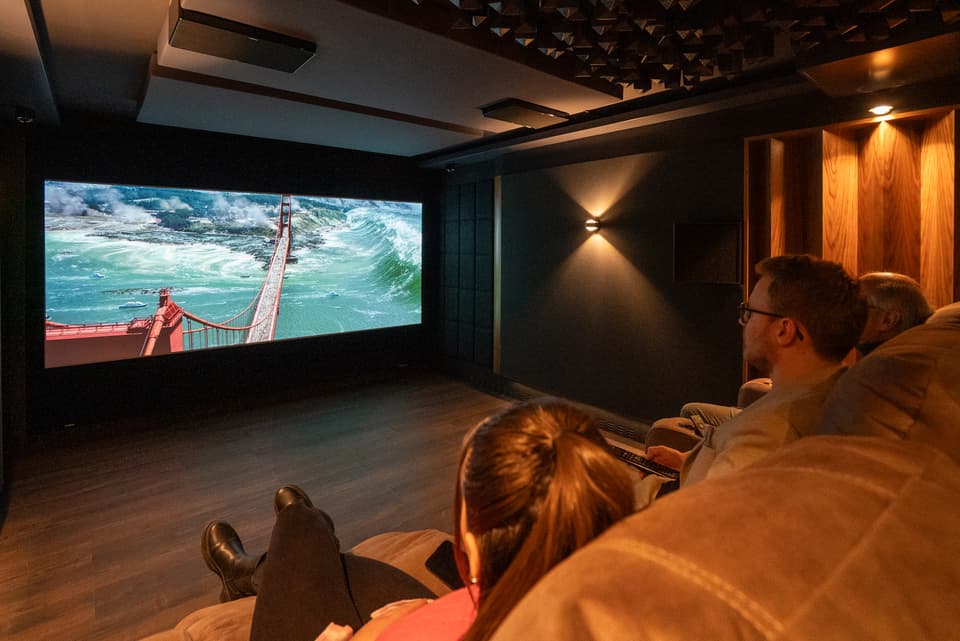

- Stewart, akustisch transparent, motorische Maskierung
- Layout
- 7.2.4 nach Dolby-Atmos-Norm
- Hersteller
- Koaxial-Lautsprecher aus eigener Entwicklung des Studios
- AV-Receiver / Vor-End
- Trinnov Altitude 32
- Scaler
- madVR, steuert auch die Maskierung
- Wert
- Control4 mit Szenen, z. B. Pause mit Grundlicht
- Hersteller
- HCM, verstellbar
- Raumakustik: Nach Raummessung: Absorber, Holzdiffusoren, Deckenmodule, Hinterlüftung
- Investition
- Anfrage starten
- Bauzeit
- Anfrage starten
