Die Bauform beschreibt, wie eine Projektionsfläche im Raum untergebracht ist und wie sie plan gehalten wird — fest gespannt im Rahmen, aus einer Kassette an der Decke, aus dem Boden aufsteigend oder als einfache Rollo-Ausführung. Sie ist unabhängig von der Oberfläche und wird getrennt von ihr entschieden.

Ausführliche Erklärung

Zwei Fragen entscheiden über die Bauform, und beide haben wenig mit Optik zu tun. Die erste: Darf die Bildfläche dauerhaft sichtbar bleiben? Die zweite: Wie plan lässt sich die Fläche halten, wenn sie beweglich ist? Aus der ersten folgt, welche Bauformen überhaupt in Frage kommen, aus der zweiten, was sie an Aufwand mitbringen.

Die feste Rahmenleinwand

Das Tuch wird umlaufend auf einen Rahmen gespannt und bleibt dort. Nichts fährt, nichts verstellt sich, die Fläche ist dauerhaft plan — deshalb ist der Rahmen für jede anspruchsvolle Projektion der Bezugspunkt, an dem sich die beweglichen Bauformen messen lassen müssen. Der Rahmen selbst ist meist samtschwarz kaschiert, was Streulicht an den Rändern schluckt und die Bildkante schärfer wirken lässt.

Der Einwand gegen ihn ist ein gestalterischer: Im Wohnraum steht dauerhaft eine große dunkle Fläche an der Wand. Deshalb wird der Rahmen dort gern bündig in eine Nische oder hinter eine Blende gesetzt, was wiederum in die Bauplanung gehört.

Der zweite Weg aus diesem Einwand ist die rahmenlose Leinwand: Dort läuft das Tuch um die Rahmenkante nach hinten, von vorn ist nur die Bildfläche zu sehen, und die Aufgabe des Samts übernimmt die dunkle, matte Wand ringsum — im Wohnraum ist das der Regelfall.

Motorleinwand aus der Decke

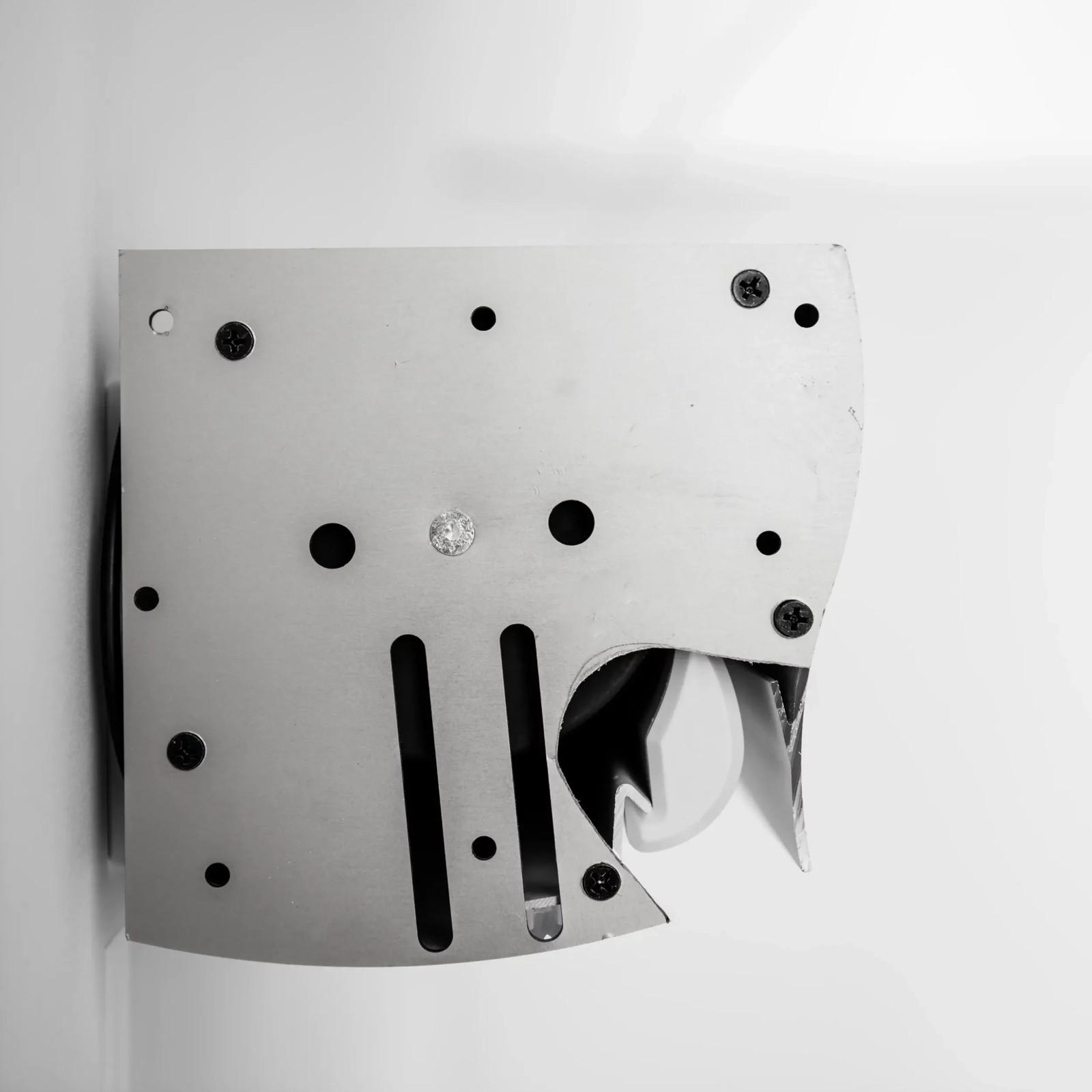

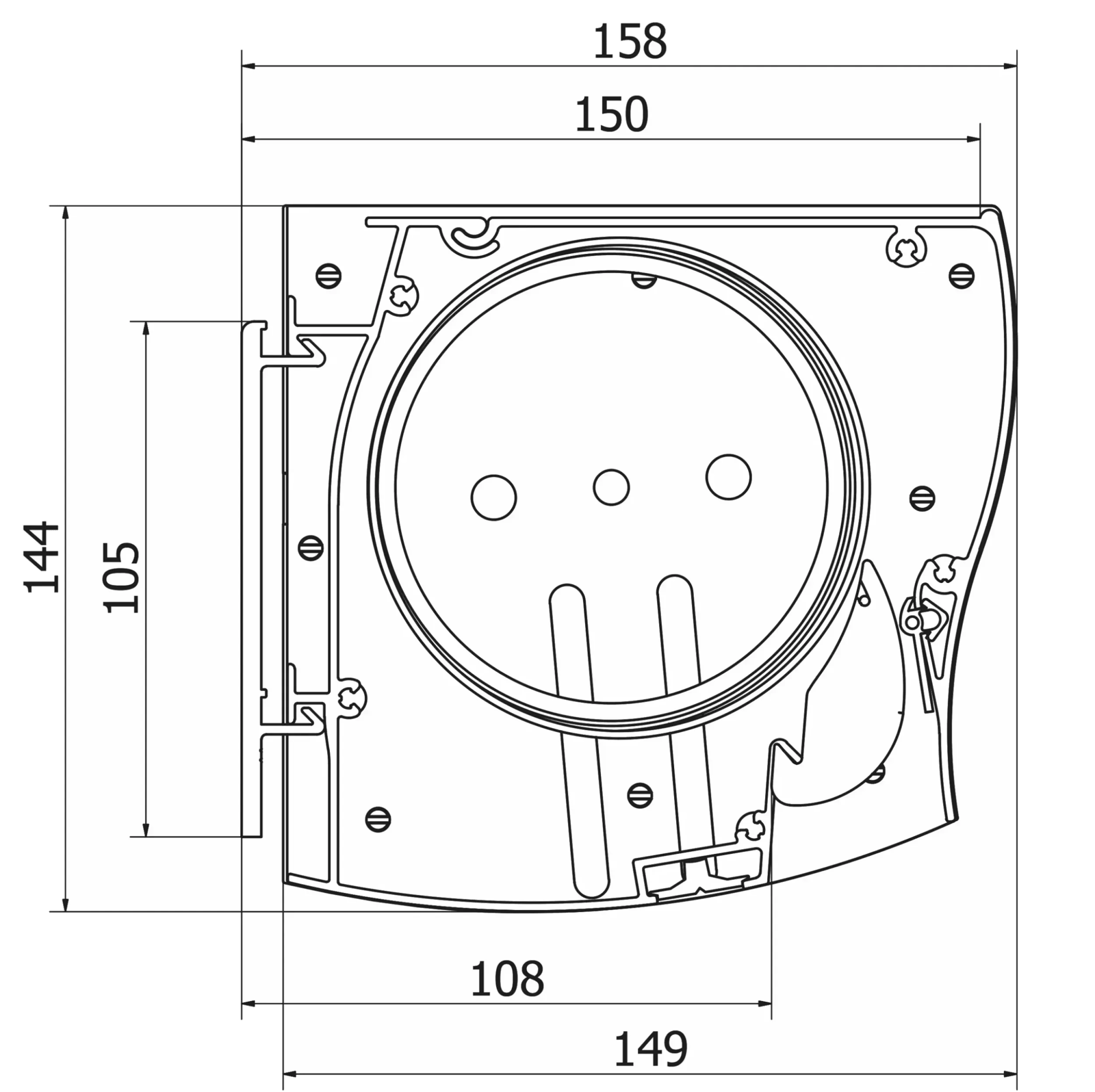

Die Fläche hängt aufgerollt in einer Kassette und fährt auf Befehl nach unten. Die Kassette sitzt sichtbar unter der Decke, in einer Abhangdecke verborgen oder in einer Deckenaussparung; verborgen eingebaut verschwindet die Bildfläche im Ruhezustand vollständig.

Der wunde Punkt ist die Planlage. Eine frei hängende Bahn mit Gewichtsleiste am unteren Ende wird nie so glatt wie ein gespanntes Tuch: Sie bekommt leichte Längswellen, und die Ränder ziehen sich ein. Für ein gemütliches Wohnzimmerbild reicht das; je größer die Fläche und je flacher das Licht auftrifft, desto sichtbarer wird es. Die Antwort darauf ist die seitliche Spannung — Bänder, Federn oder Seile ziehen die Bahn zu beiden Seiten und halten sie in der Ebene. Daran hängt der Preisunterschied zwischen einer einfachen Motorleinwand und einer für ein Mehrfaches davon, und im Zweifel ist genau hier gespart worden.

Bodenleinwand

Hier steht die Kassette am Boden oder in ihm, und die Fläche fährt nach oben aus. Der Grund dafür ist fast immer baulich: Es gibt keine Deckenbefestigung, keine Abhangdecke, oder die Bildfläche soll vor einer Glasfront erscheinen, an der oben nichts angebracht werden kann. Bodenleinwände sind konstruktiv aufwendiger, weil die Bahn gegen die Schwerkraft geführt und dabei gespannt werden muss; sie kommen deshalb in aller Regel mit seitlicher Führung.

Rollo und Zugleinwand

Die einfachste Form: eine Bahn in einem Gehäuse, von Hand gezogen oder mit Federzug. Sie hat ihren Platz dort, wo gelegentlich projiziert wird und die Bildqualität nicht die Hauptrolle spielt — im Besprechungsraum, im Ferienhaus, als Übergangslösung. Für ein geplantes Heimkino bleibt sie ein Provisorium.

Spannung und Endlage

Zwei Eigenschaften entscheiden über jede bewegliche Ausführung, und beide stehen selten im Prospekt. Die erste ist die seitliche Spannung, weil ohne sie die Fläche nicht plan wird. Die zweite ist die Wiederholgenauigkeit der unteren Endlage: Das Bild steht auf der Fläche immer an derselben Stelle, also muss die Fläche immer an dieselbe Stelle fahren. Ein Endschalter mit mechanischem Anschlag hält das über Jahre, eine rein zeitgesteuerte Abschaltung wandert mit Temperatur und Alter des Tuchs. Wandert die Endlage um zwei Zentimeter, sitzt der schwarze Rand nicht mehr um das Bild, und genau das fällt bei jedem Filmstart auf.

Was das Gebäude beisteuern muss

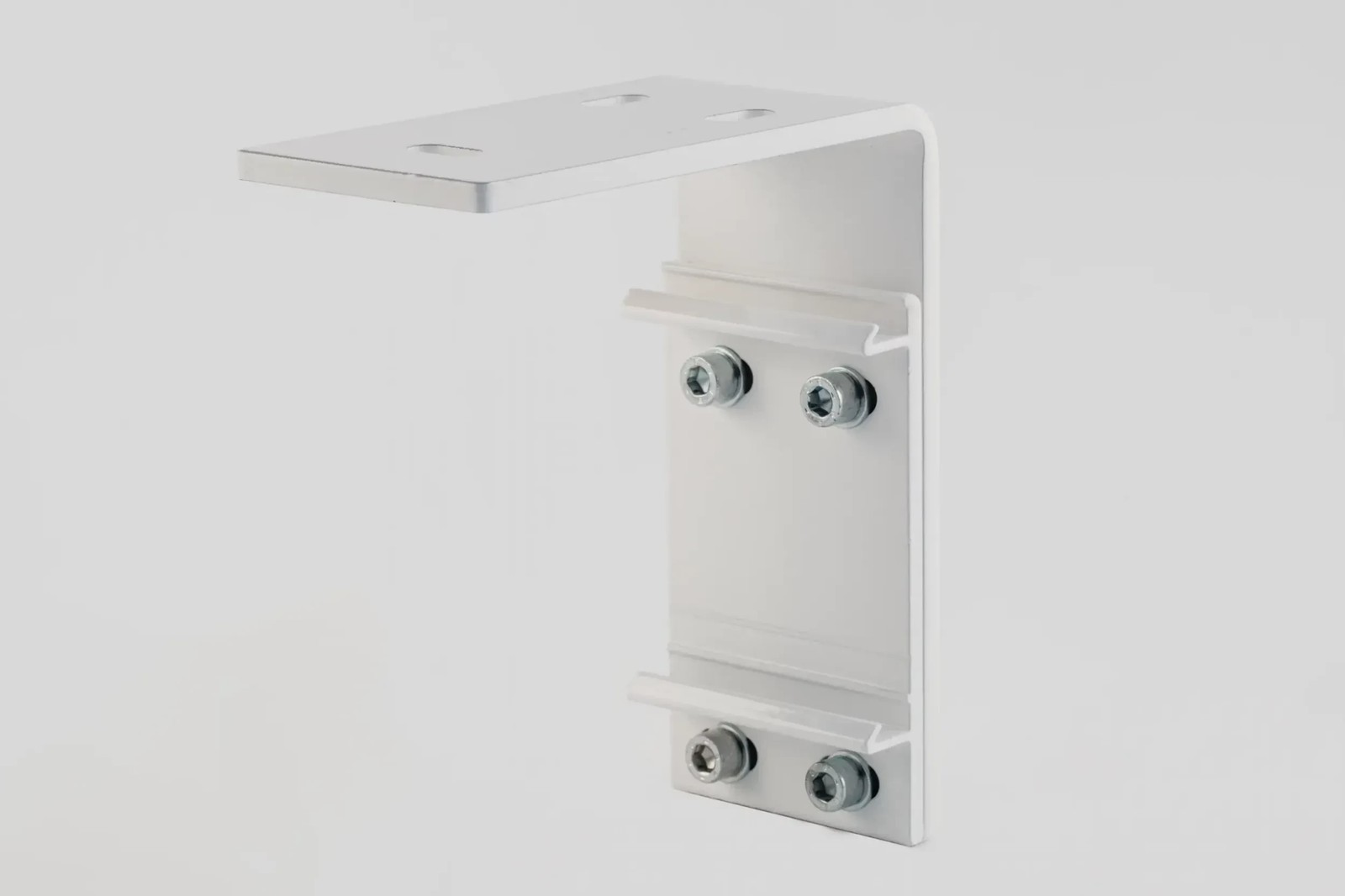

Bewegliche Bauformen sind Gewerke und keine Lieferungen. Gebraucht werden ein Platz für die Kassette samt Revisionszugang, eine Steckdose in Kassettennähe, eine Steuerleitung oder eine Funkanbindung, und eine Öffnung, deren Maße vor dem Innenausbau feststehen. Beim Einbau in eine Abhangdecke kommt die Abhanghöhe dazu, beim Einbau in den Boden die Aussparung im Aufbau — beides ist nach dem Estrich nicht mehr verhandelbar.

Zwei Punkte werden dabei regelmäßig übersehen. Der Motor macht ein Geräusch, und wenn die Leinwand während eines Films fährt, hört man ihn; die Steuerung fährt deshalb besser vor dem Start als beim Umschalten. Und die Fläche braucht eine Freigabe im Bewegungsraum: Ein Vorhang, eine Lampe oder eine Deckenleiste im Weg beschädigt auf Dauer die Bahn.

Häufiges Missverständnis

„Die Leinwand nehmen wir am Schluss" ist der verbreitetste Satz zu diesem Thema, und er kostet regelmäßig Geld. Bauform und Bildgröße legen fest, wo das Gerät stehen muss, wie hoch die Kassette hängt und welche Öffnungen der Innenausbau braucht. Wer sie ans Ende stellt, entscheidet sie in Wahrheit vorher — nur eben unbewusst, über Deckenaufbau und Möbelplanung.

Ebenso hartnäckig ist die Gleichsetzung von Motorleinwand und Komfort. Der Motor ist der einfache Teil; entschieden wird über Planlage, Endlage und Einbau. Eine gute feste Fläche schlägt eine mittelmäßige bewegliche im Bild jedes Mal — wer den Motor kauft und an der Spannung spart, hat Komfort gegen Bildqualität getauscht, ohne es zu merken.

Nicht zu verwechseln mit

• Leinwandoberfläche: Gain, Winkelselektivität und Schalldurchlässigkeit sind Eigenschaften des Tuchs. Sie werden getrennt entschieden — mit einer Ausnahme, die aus der Bauform folgt: Was starr sein muss, gibt es nicht als Rollware.
• Maskierung: Bewegliche schwarze Blenden, die das sichtbare Bildfeld an ein anderes Seitenverhältnis anpassen. Sie sitzt auf oder vor der Fläche und ist eine eigene Mechanik.
• Media Wall und Akustik-Vorwand: Bauliche Konstruktionen vor der Frontwand, in denen Lautsprecher und Technik verschwinden. Die Bildfläche ist Teil davon, aber die Konstruktion bestimmt sie nicht.
• Bildgröße: Wie groß das Bild wird, folgt aus Sitzabstand, Sichtwinkel und Aufstellung. Die Bauform sagt nur, wie die Fläche dieser Größe in den Raum kommt.

In der Planung

Ein Wohnzimmer mit Betondecke ohne Abhangdecke, Bildbreite rund 2,60 Meter, und der ausdrückliche Wunsch, dass im Alltag keine Bildfläche zu sehen ist. Zuerst die Konzeptfrage: Was soll der Raum können, wenn niemand schaut? Die Verfahrenswahl folgt danach — und sie ist hier eng, weil die Decke keine Kassette aufnimmt, ohne dass abgehängt wird.

Damit stehen zwei Wege offen. Entweder wird über der Fensterfront ein Deckensegment abgehängt, das die Kassette aufnimmt; dann ist die Motorleinwand mit seitlicher Spannung die saubere Lösung, und der Innenausbau bekommt Öffnungsmaß, Revisionszugang und Steckdose in die Planung geschrieben. Oder die Fläche steigt aus einem Möbel unter dem Bildort auf; dann fällt der Deckeneingriff weg, und dafür wird das Möbel zum Teil der Bildgeometrie, mit fester Position und tragfähiger Aufstellfläche. Zwischen beiden entscheidet nicht die Leinwand, sondern das, was am Bau noch möglich ist. Die Gerätewahl kommt danach — sie hängt an Bildbreite und Aufstellort, und beide sind mit dieser Entscheidung bereits festgelegt.

Verknüpfte Inhalte

Welche Oberfläche zur Nutzung passt, führen die ALR-Leinwand, die akustisch transparente Leinwand und die Fresnel-Leinwand aus; wie hell eine Fläche das Licht zurückgibt, der Leinwand-Gain. Warum die Ultrakurzdistanz besonders harte Anforderungen an Planlage und Endlage stellt, steht beim Laser TV. Wie sich das Bildfeld an andere Seitenverhältnisse anpassen lässt, klärt die anamorphe Projektion; womit sich Leinwand und Maskierung an die Anlage koppeln lassen, der Eintrag zum 12-Volt-Trigger.

Quellen

Die Angaben zu Spannsystemen, Endlagen und Einbauvorgaben folgen Herstellerunterlagen; die Auswahl der behandelten Punkte geht auf die AVITECT-Sichtung zurück, in der Boden- und Motorleinwand als fehlende Planungssubstanz benannt wurden.
