Beide Bauarten lösen dieselbe Aufgabe unterschiedlich: Sie verhindern, dass sich der Schall von der Vorder- und der Rückseite der Membran im Bass gegenseitig auslöscht. Das geschlossene Gehäuse sperrt die Rückseite komplett ein, das Bassreflexgehäuse führt sie über eine abgestimmte Öffnung nach außen und lässt sie im Nutzbereich mitspielen.

Ausführliche Erklärung

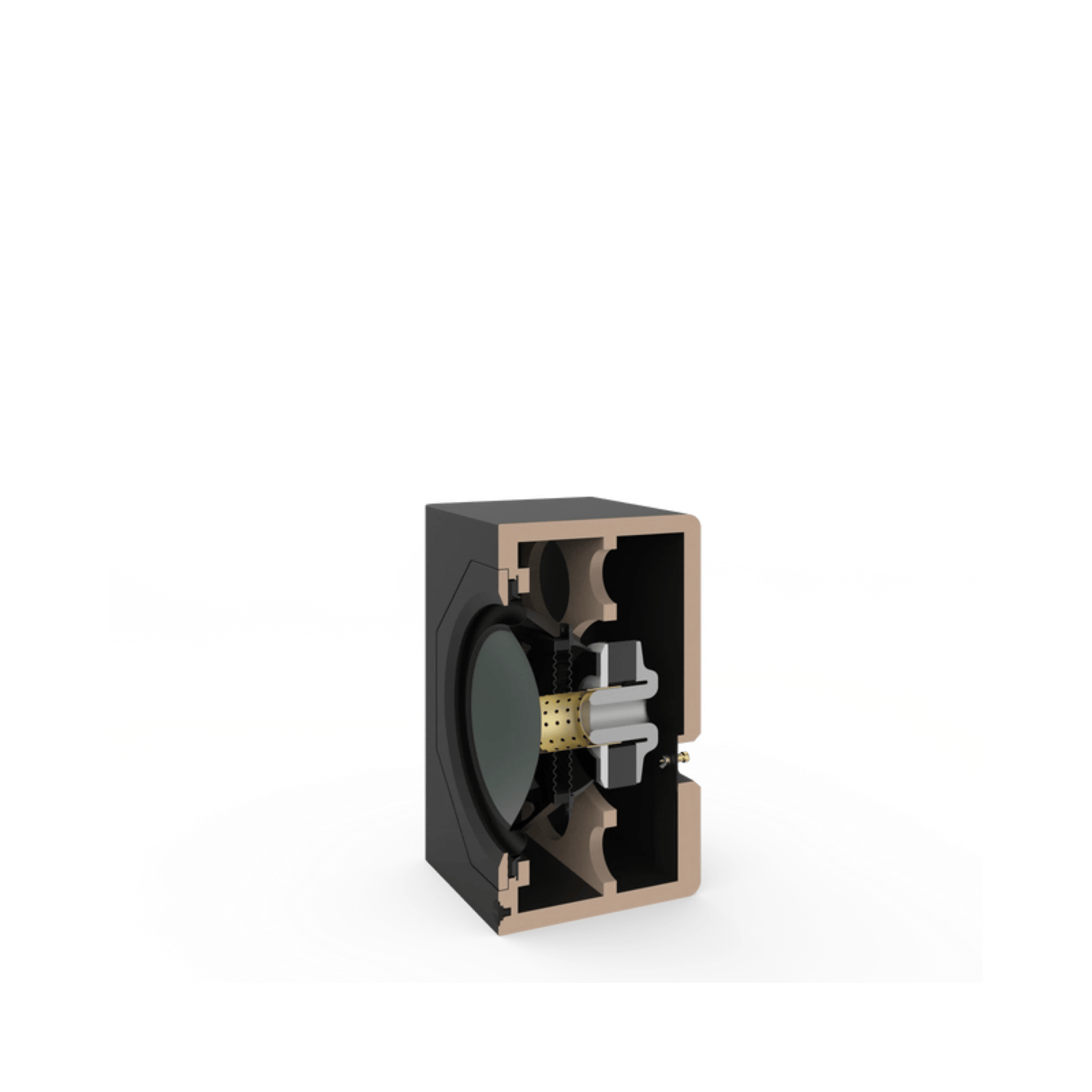

Im geschlossenen Gehäuse wirkt die eingeschlossene Luft wie eine Feder, gegen die die Membran arbeitet. Nach unten hin fällt der Pegel sanft ab, und dieser flache Verlauf ist im Wohnraum ein echter Vorteil: Der Raum selbst hebt zu tiefen Frequenzen hin an, und beides zusammen ergibt oft einen tieferen nutzbaren Bass, als das Datenblatt vermuten lässt. Bezahlt wird das mit Wirkungsgrad — für denselben Pegel braucht eine geschlossene Konstruktion mehr Verstärkerleistung und mehr Membranhub.

Das Bassreflexgehäuse fügt eine zweite schwingungsfähige Größe hinzu. Die Luftmasse im Rohr bildet zusammen mit dem Gehäusevolumen einen Resonator, der um seine Abstimmfrequenz herum kräftig mitstrahlt. Genau dort bewegt sich die Membran am wenigsten, weil die Öffnung die Arbeit übernimmt — das Prinzip liefert bei gleichem Chassis und gleicher Baugröße mehr Maximalpegel im Tiefton. Unterhalb der Abstimmung kippt das Verhältnis allerdings schlagartig: Der Pegel fällt deutlich steiler ab, und die Membran verliert ihre Führung, sodass sie bei tiefen Signalen unkontrolliert weit ausschlägt. Aktive Konstruktionen — allen voran Subwoofer — fangen das mit einem Hochpassfilter unterhalb der Abstimmung ab; eine passive Reflexbox hat diesen Schutz nicht und verlässt sich darauf, dass im Musikmaterial unterhalb ihrer Abstimmung kaum Energie liegt.

Die theoretische Grundlage dafür stammt von Neville Thiele und Richard Small, zwei Ingenieuren, die in den 1960er- und 1970er-Jahren in Australien die Kenngrößen entwickelten, mit denen sich Chassis und Gehäuse bis heute berechnen lassen. Seitdem ist die Abstimmung einer Reflexbox keine Bastelei mehr, sondern eine Auslegungsentscheidung mit klaren Zielkonflikten.

Ein praktischer Punkt geht in Datenblättern gern unter: Die Öffnung bewegt Luft, und wenn sie zu knapp dimensioniert oder zu nah an einer Wand sitzt, entstehen Strömungsgeräusche. Ein rückwärtiges Rohr braucht deshalb Abstand — nicht nur wegen des Basspegels, sondern wegen der Strömung selbst.

Klar, geschlossene Konstruktionen gelten als die präziseren; der hörbare Unterschied ist trotzdem kleiner als der Ruf. Die zusätzliche Verzögerung im Bereich der Abstimmung ist messbar, wird im Wohnraum aber von dem überlagert, was Raummoden ohnehin an Nachschwingen beitragen. Zwischen einer gut gerechneten Reflexbox und einer mittelmäßigen geschlossenen Box gewinnt die Reflexbox.

Bei Subwoofern

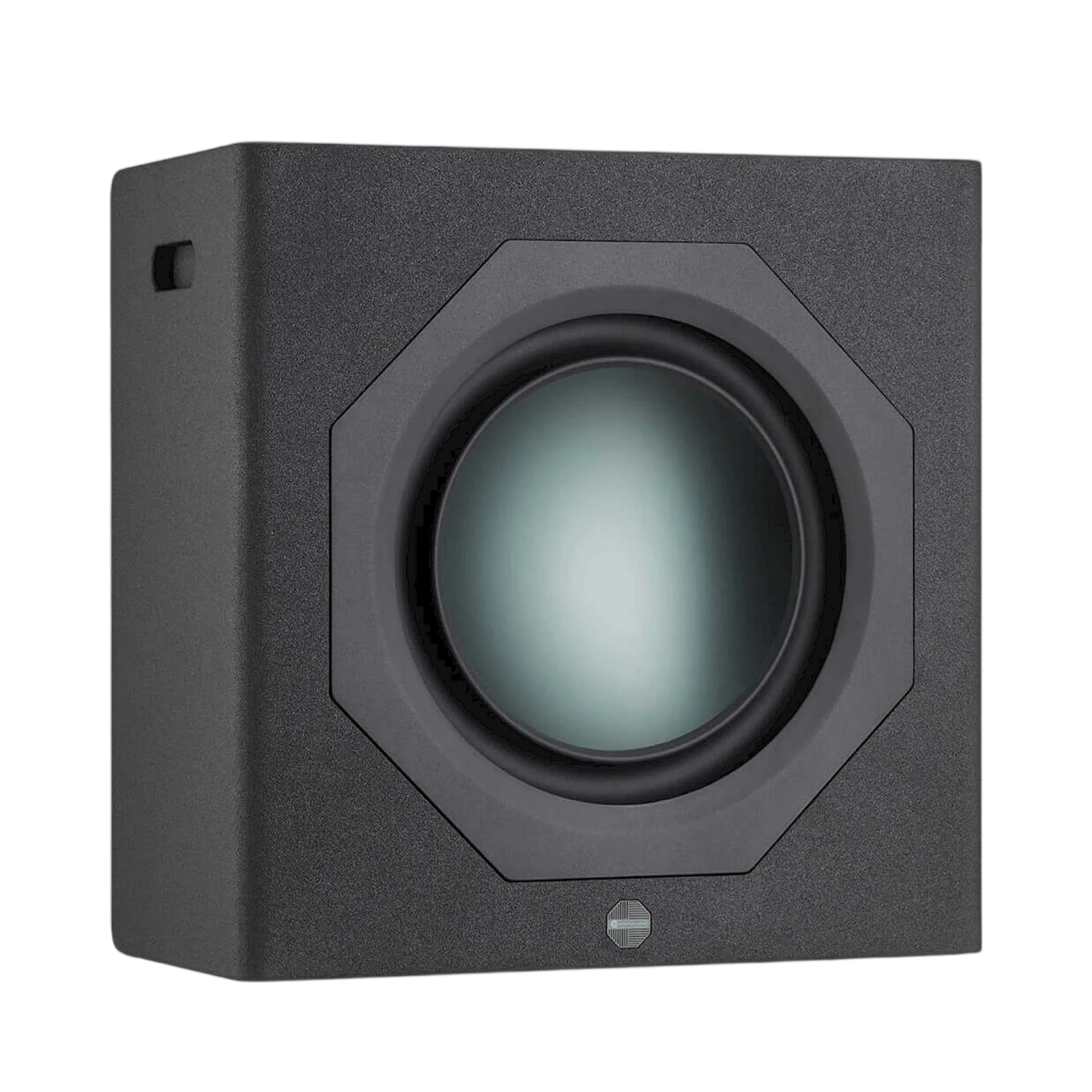

Bei Subwoofern spitzt sich dieselbe Abwägung zu, weil dort ausschließlich der Bassbereich zählt. Geschlossene Subwoofer bauen für eine gegebene Abstimmung kleiner, fallen sanft ab und harmonieren dadurch gut mit dem Anstieg, den ein geschlossener Raum ohnehin liefert; sie verlangen aber kräftige Endstufen und viel Hub. Reflex-Subwoofer holen aus demselben Chassis rund um die Abstimmung deutlich mehr Maximalpegel heraus — der gängige Weg, wenn große Pegel im Tiefbass gefordert sind — und brauchen dafür mehr Volumen sowie zwingend einen Subsonic-Filter. Eine Sonderform ist die Passivmembran: Sie ersetzt das Rohr durch eine zweite, nicht angetriebene Membran, folgt aber derselben Logik und ist kein drittes Prinzip.

Welche Bauform in einem konkreten Projekt passt, hängt an Raumgröße, Zielpegel und Aufstellungsfreiheit — die ausführliche Gegenüberstellung samt Qualitätskriterien steht auf der Wissensseite zu den Subwoofer-Bauformen.

Häufiges Missverständnis

„Geschlossen ist trocken, Bassreflex ist schwammig" — diese Erzählung hält sich, weil sie eine echte Beobachtung falsch erklärt. Was viele als schwammig erleben, stammt fast immer aus dem Raum: eine Mode, die lange nachschwingt, oder ein Subwoofer, der in einer Ecke steht. Beides passiert einem geschlossenen Gehäuse an derselben Stelle genauso.

Genauso schief ist die Gleichsetzung von Öffnung und Tiefgang. Ein Rohr an der Rückseite sagt für sich genommen nichts darüber aus, wie tief eine Box spielt. Entscheidend ist die Abstimmfrequenz, und die ist eine Auslegungsentscheidung — es gibt hoch abgestimmte Reflexboxen, die weniger tief kommen als eine gut gerechnete geschlossene Konstruktion.

Nicht zu verwechseln mit

• Passivmembran: Ersatz für das Rohr innerhalb desselben Prinzips.
• Downfire und Frontfire: Beschreiben, wohin das Chassis strahlt, nicht wie das Gehäuse arbeitet.
• Transmissionline und Horn: Eigene Prinzipien mit anderer Auslegungslogik.

In der Planung

Ein Wohnzimmer von etwa 30 Quadratmetern, offen zur Küche, Wunsch nach Kinopegel. Zu klären ist, wie viel Tiefbass bei welchem Pegel gebraucht wird — und ob der Raum überhaupt geschlossen genug ist, um von seinem eigenen Anstieg im Tiefton zu profitieren.

Weil der Raum zur Küche offen ist, fällt dieser Anstieg weitgehend weg; der sanfte Abfall eines geschlossenen Subwoofers wird damit nicht mehr aufgefangen. Das Verfahren der Wahl ist deshalb eine Reflexkonstruktion mit ausreichend tiefer Abstimmung, ergänzt um einen zweiten Subwoofer für die Gleichmäßigkeit über die Sitzplätze. Erst mit dieser Festlegung beginnt die Geräteauswahl — und die Aufstellung entscheidet danach immer noch mehr über das Ergebnis als das Gehäuseprinzip.

Verknüpfte Inhalte

Was die Bauform für die Gerätewahl bedeutet, steht bei Subwoofer und auf der Wissensseite zu den Subwoofer-Bauformen. Warum mehr Watt nicht linear mehr Pegel ergeben, klären Wirkungsgrad und Verstärkerleistung.

Quellen

Die Auslegungsgrundlagen folgen den Arbeiten von Thiele und Small.

Die Schallleistung ist die Energie, die eine Quelle je Sekunde als Schall abgibt — eine Eigenschaft des Geräts, unabhängig davon, wo man steht. Der Schalldruck ist die Druckschwankung, die an einem bestimmten Ort ankommt — eine Eigenschaft dieses Orts.

Ausführliche Erklärung

Beide Größen werden als Pegel angegeben, und beide heißen Dezibel — aber sie beziehen sich auf verschiedene Referenzen und lassen sich deshalb nicht direkt vergleichen.

text Schallleistungspegel L_W = 10 · log₁₀(P / P₀) P₀ = 1 pW = 10⁻¹² W Schalldruckpegel L_p = 20 · log₁₀(p / p₀) p₀ = 20 µPa

Der Unterschied zwischen 10 und 20 ist keine Konvention, sondern folgt aus der Physik. Die Leistung ist proportional zum Quadrat des Schalldrucks. Wer also den Druck halbiert, viertelt die Leistung — und beide Rechnungen ergeben denselben Abschlag von 6 dB, wenn vor dem Logarithmus einmal die 20 und einmal die 10 steht. Genau daher kommt die 6-dB-Regel des Abstandsgesetzes: Die abgegebene Leistung verteilt sich auf eine Kugelfläche, die mit dem Quadrat der Entfernung wächst.

Im Freifeld hängen beide Größen über die Geometrie zusammen: Aus dem Schallleistungspegel der Quelle, ihrem Bündelungsgrad und dem Abstand folgt der Schalldruckpegel an einem Ort — die Gleichung dazu und durchgerechnete Beispiele stehen auf der Formelseite Schalldruckpegel aus Schallleistungspegel. Für die beiden Begriffe zählt daran vor allem eine Folge: Derselbe Lautsprecher erzeugt bündig in einer Wand rund 3 dB mehr Schalldruck als frei im Raum aufgehängt, und seine Schallleistung ändert sich dabei nicht. Genau dort laufen die beiden Größen auseinander — die Quelle gibt gleich viel ab, der Ort bekommt verschieden viel.

Gemessen wird immer der Druck; ein Mikrofon kann nichts anderes. Die Schallleistung wird daraus berechnet, indem man den Druck auf einer gedachten Hüllfläche um die Quelle abtastet und über die Fläche aufsummiert. Die Verfahren dafür stehen in ISO 3745 für den reflexionsarmen Raum und in ISO 3744 für Messungen über einer reflektierenden Ebene. Der Aufwand erklärt, warum Lautsprecherdatenblätter fast nie einen Schallleistungspegel nennen, sondern den Kennschalldruckpegel in einem Meter Abstand — eine Größe, die einfacher zu messen und für die Auslegung praktischer ist.

Häufiges Missverständnis

„Der Verstärker hat 200 Watt, der Lautsprecher gibt also 200 Watt Schallleistung ab." Es sind zwei verschiedene Watt. Die eine Angabe ist elektrische Leistung, die andere akustische — und dazwischen liegt der Wirkungsgrad, der bei Lautsprechern klein ist. Der ganz überwiegende Teil der zugeführten Leistung wird zu Wärme in der Schwingspule, nicht zu Schall. Wie klein der Anteil ist und was das für die Auslegung bedeutet, steht beim Wirkungsgrad.

Der zweite Fehlschluss ist heimtückischer, weil beide Angaben gleich aussehen: „95 dB ist 95 dB." Ein Schallleistungspegel von 95 dB und ein Schalldruckpegel von 95 dB beschreiben völlig verschiedene Sachverhalte, und zwischen ihnen liegen der Messabstand und die Richtwirkung der Quelle. Wer zwei Datenblätter vergleicht, muss zuerst prüfen, welche der beiden Größen angegeben ist — und bei Schalldruck zusätzlich, in welchem Abstand, auf welcher Achse und mit welcher Leistung.

Nicht zu verwechseln mit

• Elektrische Leistung: Was der Verstärker abgibt, in Watt — eine Eingangsgröße des Lautsprechers, keine Ausgangsgröße.
• Wirkungsgrad und Kennschalldruckpegel: Sie beschreiben, wie viel Schalldruck ein Lautsprecher aus einer bestimmten elektrischen Leistung in einem festen Abstand macht.
• Lautheit: die empfundene Lautstärke. Sie hängt neben dem Pegel auch von Frequenz und Dauer ab; minus 6 dB ist der halbe Schalldruck, aber bei weitem nicht die halbe Lautstärke.
• Schallschnelle: die zweite Feldgröße neben dem Druck, die Bewegungsgeschwindigkeit der Luftteilchen.

In der Planung

Ein Kunde vergleicht zwei Einbaulautsprecher und liest bei einem 89 dB, beim anderen 92 dB. Der Schluss „der zweite ist lauter" hält nur, wenn beide Angaben denselben Bezug haben — dieselbe Messgröße, denselben Abstand, dieselbe zugeführte Leistung und dasselbe Frequenzband. In der Praxis ist mindestens eine dieser Bedingungen regelmäßig verletzt.

Für die Planung ist die Unterscheidung mehr als Sorgfalt beim Lesen. Der Pegel am Hörplatz folgt aus drei Dingen: was die Quelle abgibt, wie sie es verteilt und wie weit weg gehört wird. Nur das erste ist eine Geräteeigenschaft. Das zweite entscheidet die Aufstellung — ein bündig montierter Lautsprecher gewinnt Schalldruck, ohne mehr Leistung abzugeben —, das dritte die Raumgeometrie. Wer nur Datenblätter vergleicht, optimiert genau ein Drittel.

Verknüpfte Inhalte

Was ein Dezibel überhaupt ist, steht beim Dezibel; wie aus dem Schallleistungspegel der Pegel an einem Ort wird, rechnet die Formelseite Schalldruckpegel aus Schallleistungspegel vor, und wie derselbe Pegel mit der Entfernung abnimmt, die Freifeld-Formelseite. Wie stark eine Quelle bündelt, klärt das Bündelungsmaß, und ab welchem Abstand im Raum nicht mehr der Lautsprecher, sondern der Raum bestimmt, der Hallradius. Den Zusammenhang zwischen elektrischer Leistung und erreichbarem Pegel führen Wirkungsgrad und Verstärkerleistung aus.

Quellen

Die Definitionen der beiden Pegel mit ihren Bezugsgrößen und die Hüllflächenverfahren folgen der Normenreihe ISO 3744/3745.

Die Belastbarkeit beschreibt, wie viel elektrische Leistung ein Lautsprecher aufnehmen kann, ohne beschädigt zu werden. Sie ist eine Grenze, keine Leistungsangabe: Wie laut der Lautsprecher dabei wird, steht in einer ganz anderen Zahl — dem Kennschalldruckpegel.

Ausführliche Erklärung

Ein Lautsprecher kann auf zwei ganz verschiedene Arten an seine Grenze kommen. Der thermische Weg betrifft die Schwingspule: Der weitaus größte Teil der zugeführten Leistung wird dort in Wärme umgesetzt, und wenn diese Wärme nicht schnell genug abfließt, verliert der Kleber seine Festigkeit oder der Lackdraht brennt durch. Der mechanische Weg betrifft die Auslenkung: Fährt die Membran über den Bereich hinaus, in dem Antrieb und Aufhängung sie noch führen, schlägt die Schwingspule an oder die Sicke reißt — die äußere Einspannung, die die Membran am Korb hält. Welcher der beiden Fälle zuerst eintritt, hängt an der Frequenz — tiefe Signale bringen viel Hub bei wenig Erwärmung, hohe Signale genau umgekehrt.

Deshalb gibt es nicht die eine Belastbarkeitszahl, sondern mehrere. Die Nennbelastbarkeit nach IEC 60268-5 wird mit einem genormten Rauschsignal über eine lange Prüfdauer ermittelt und ist der einzige Wert, der sich zwischen Herstellern halbwegs vergleichen lässt. Daneben stehen Kurzzeit- und Spitzenwerte für Signalimpulse von Sekunden oder Bruchteilen davon — und schließlich Angaben wie „Musikleistung" oder „PMPO", hinter denen kein Prüfverfahren steht und die sich deshalb weder vergleichen noch überprüfen lassen.

Der praktisch wichtigste Zusammenhang ist ein anderer, und er kehrt die verbreitete Sorge um. Musik und Filmton haben einen großen Abstand zwischen mittlerem Pegel und Spitzen; die mittlere Leistung liegt deutlich unter dem, was die lauten Momente kurzzeitig verlangen. Ein reichlich dimensionierter Verstärker liefert diese Spitzen sauber und läuft im Mittel weit unterhalb der Belastbarkeit. Ein zu knapp dimensionierter begrenzt die Spitzen stattdessen — aus den Sinusbögen werden abgeflachte Rechtecke, deren zusätzliche Oberwellenenergie im Hochton landet. Der Hochtöner bekommt dann dauerhaft ein Vielfaches dessen ab, wofür er ausgelegt ist, und stirbt an einer Leistung, die weit unter der Belastbarkeit des Gesamtsystems liegt.

Bei mehrwegigen Lautsprechern verteilt die Frequenzweiche die Energie auf die einzelnen Wege, und die Belastbarkeitsangabe gilt für das System unter der Annahme einer üblichen spektralen Verteilung. Ein Dauerton in der Nähe der Übernahmefrequenz oder ein stark höhenbetontes Signal verschiebt diese Verteilung — das ist der Grund, warum Testtöne und Rückkopplungen Lautsprecher zerstören, die im Musikbetrieb jahrelang unauffällig laufen.

Häufiges Missverständnis

„Die Box verträgt 150 Watt, also darf der Verstärker höchstens 150 Watt haben" — diese Rechnung behandelt die Verstärkerleistung als etwas, das dem Lautsprecher aufgezwungen wird. Tatsächlich bestimmt die Stellung des Lautstärkereglers, wie viel Leistung fließt; ein 300-Watt-Verstärker liefert bei Zimmerlautstärke wenige Watt. Gefährlich ist nicht die Reserve, sondern dauerhaftes Aufdrehen über die Belastbarkeit hinaus — dieselbe Rechnung aus der Sicht des Verstärkers steht im Eintrag zur Verstärkerleistung.

Ebenso hartnäckig ist die Gleichsetzung von Belastbarkeit und Maximalpegel. Wie laut ein Lautsprecher werden kann, ergibt sich erst aus Belastbarkeit und Kennschalldruckpegel zusammen — und begrenzt wird der Pegel in der Praxis oft schon vorher durch den Membranhub oder durch die Kompression, mit der der Wirkungsgrad bei steigender Spulentemperatur nachlässt.

Nicht zu verwechseln mit

• Verstärkerleistung: Was geliefert werden kann, nicht was aufgenommen werden darf. Eigenschaft des Verstärkers.
• Maximalpegel: Der erreichbare Schalldruck. Er hängt zusätzlich am Kennschalldruckpegel, am Hub und an der Leistungskompression.
• Impedanz: Die Last, die der Lautsprecher darstellt. Sie entscheidet darüber, wie viel Leistung bei gegebener Spannung überhaupt fließt.

Typischer Fehler

Eine Terrassenbeschallung mit sechs kleinen Außenlautsprechern an einem sparsam dimensionierten Verstärker. Die Konzeptfrage wird selten gestellt: Welcher Pegel soll draußen bei Gesprächslautstärke am Tisch ankommen — und über welche Fläche?

Im Freien fehlt der Raumgewinn, den geschlossene Räume liefern, und der Pegel fällt mit der Entfernung deutlich schneller ab. Wer das unterschätzt, gleicht es am Regler aus, treibt den Verstärker ins Begrenzen und verliert nach zwei Sommern die Hochtöner — nicht, weil die Lautsprecher zu schwach gewesen wären, sondern weil die Auslegung zu knapp war. Das Verfahren der Wahl ist deshalb, den Zielpegel am Hörort zu bestimmen, daraus die nötige Leistung je Lautsprecher abzuleiten und erst dann Geräte auszusuchen. Bei größeren Flächen führt dieser Weg regelmäßig zur 70-Volt-Technik statt zu mehr Watt.

Verknüpfte Inhalte

Wie viel Pegel aus einem Watt wird, steht beim Wirkungsgrad; was die Wattangabe auf der Verstärkerseite bedeutet, bei Verstärkerleistung. Warum die Last dabei mitspielt, klärt Impedanz. Die Verteilung der Energie auf die einzelnen Wege behandelt die Frequenzweiche.

Quellen

Die Definitionen und Prüfbedingungen folgen IEC 60268-5 und AES2.

Die Impedanz beschreibt, welchen Widerstand ein Lautsprecher dem Wechselstrom des Verstärkers entgegensetzt. Anders als ein einfacher Widerstand ist dieser Wert frequenzabhängig: Er schwankt über den Hörbereich erheblich, und die Angabe auf dem Karton — vier, sechs oder acht Ohm — ist nur ein grober Nennwert für diesen Verlauf.

Ausführliche Erklärung

Der tatsächliche Verlauf hat wenig mit einer geraden Linie zu tun. Rund um die Resonanz des Basslautsprechers steigt die Impedanz stark an, im Bereich darüber fällt sie oft deutlich unter den Nennwert, und die Frequenzweiche fügt eigene Buckel und Senken hinzu. Ein als „8 Ohm" verkaufter Lautsprecher kann bei einer Frequenz 30 Ohm und bei einer anderen 5 Ohm haben.

Für den Verstärker zählen zwei Größen: das Minimum dieses Verlaufs und der Phasenwinkel an derselben Stelle. Fällt die Impedanz weit ab und liegt gleichzeitig eine große Phasendrehung an, muss das Gerät hohen Strom bei ungünstigem Timing liefern — die eigentliche Belastungsprobe. Deshalb gibt es Lautsprecher mit acht Ohm Nennimpedanz, die schwerer zu treiben sind als manche mit vier.

In der Praxis wird das an drei Stellen relevant. Erstens bei Mehrkanal-Receivern, die im Menü eine Impedanz-Einstellung anbieten und sich damit selbst begrenzen. Zweitens bei Röhrenverstärkern, deren Ausgangsübertrager auf eine bestimmte Last ausgelegt sind — dort ist die Zuordnung keine Empfehlung, sondern eine Voraussetzung. Und drittens bei parallel angeschlossenen Lautsprechern, etwa in Wohnraum- oder Außenbereichen mit mehreren Paaren an einem Kanal: Zwei parallele Acht-Ohm-Lautsprecher ergeben vier Ohm, vier ergeben zwei — und spätestens dort steigen die meisten Verstärker aus.

Für die übliche Kombination aus Stereoverstärker und einem Lautsprecherpaar ist die Ohm-Zahl selten das entscheidende Kriterium. Sie wird es, sobald mehrere Lautsprecher zusammenkommen oder der Verstärker knapp dimensioniert ist, und dann sehr schnell.

Häufiges Missverständnis

„Vier Ohm ist schlechter als acht Ohm" — das ist eine Verwechslung von Ursache und Wirkung. Eine niedrigere Impedanz zieht bei gleicher Spannung mehr Strom und damit mehr Leistung aus dem Verstärker; ob das ein Problem ist, hängt allein am Verstärker. Kräftige Geräte liefern an vier Ohm annähernd die doppelte Leistung wie an acht und profitieren sogar davon.

Gern als Rettung angeboten wird die Reihenschaltung. Zwei Lautsprecher in Reihe verdoppeln zwar die Impedanz und entlasten den Verstärker, koppeln aber beide über ihre Impedanzverläufe aneinander: Sobald sich die beiden unterscheiden — anderes Modell, andere Einbausituation —, teilt sich die Spannung frequenzabhängig ungleich auf, und der Frequenzgang beider verändert sich. Als saubere Lösung für mehrere Lautsprecher an einem Kanal taugt das deshalb nicht.

Nicht zu verwechseln mit

• Gleichstromwiderstand: Der mit dem Multimeter messbare Wert der Schwingspule; er liegt unter der Nennimpedanz und sagt über die Last wenig aus.
• Belastbarkeit: Wie viel Leistung der Lautsprecher thermisch verträgt.
• Wirkungsgrad: Wie viel Pegel aus dieser Leistung wird.

Typischer Fehler

Eine Terrasse soll vier Lautsprecher bekommen, gespeist von einem Stereo-Kanalpaar. Bevor irgendein Verstärker in die engere Wahl kommt, muss geklärt sein, wie die vier Lautsprecher überhaupt angeschlossen werden sollen.

Zwei Paare parallel an einem Kanal ergeben rechnerisch zwei Ohm — eine Last, an der übliche Geräte abschalten oder überhitzen. Der Ausweg ist deshalb nicht der stärkere Verstärker, sondern ein Aufbau, der das Problem gar nicht erst erzeugt: mehr Verstärkerkanäle, ein Lautsprecher-Umschalter mit Impedanzanpassung oder — bei größeren Außenanlagen der übliche Weg — eine 70-Volt-Installation, bei der die Impedanzfrage konstruktiv entfällt. Das Gerät kommt danach.

Verknüpfte Inhalte

Warum die Last die Leistungsangabe verschiebt, steht bei Verstärkerleistung; wie sich beides auf den erreichbaren Pegel auswirkt, beim Wirkungsgrad.

Quellen

Nennwert und zulässige Abweichung folgen IEC 60268-5, die Einordnung der Verstärkeranforderung Toole.
