Ein Passivlautsprecher bekommt fertige Verstärkerleistung an seinen Klemmen und verteilt sie im Gehäuse mit einer passiven Frequenzweiche auf die Chassis. Ein Aktivlautsprecher bekommt ein Kleinsignal, filtert es vor den Endstufen und hat für jeden Weg eine eigene Endstufe eingebaut. Die Grenze verläuft damit an der Buchse: Kommt dort Leistung an oder Line-Pegel.

Ausführliche Erklärung

Die Grenze verläuft am Line-Pegel

Was an der Anschlussbuchse ankommt, entscheidet die Zuordnung. Ein Passivlautsprecher erwartet Lautsprecherleistung: einige Volt bei mehreren Ampere, geliefert von einer Endstufe mit Netzteil und Kühlkörper. Ein Aktivlautsprecher erwartet ein Signal unterhalb dieser Grenze — analoges Line-Signal, ein Digitalsignal oder Musik über das Netzwerk. Welche fünf Aufgaben in einer Anlage insgesamt zu verteilen sind und wie sich Produkte sie aufteilen, ordnet Die Audiokette.

Die Messnorm für Lautsprecher hat dieselbe Linie gezogen, wenn auch nur von einer Seite: IEC 60268-5 galt in ihrer Ausgabe von 2003 ausdrücklich für Lautsprecher, „die vollständig als passive Elemente behandelt werden", und schloss Modelle mit eingebautem Verstärker aus ihrem Anwendungsbereich aus. Diese Ausgabe ist seit April 2026 zurückgezogen, ohne dass die Normungsorganisation einen Nachfolger nennt — für die Begriffsbildung bleibt die Formulierung trotzdem aufschlussreich, weil sie zeigt, an welcher Stelle die Messtechnik die Grenze gesetzt hat. Eine gleichwertige Festlegung, was ein Aktivlautsprecher ist, hat es auch dort nie gegeben; der Begriff wird über die Fachliteratur und über die Herstellerpraxis bestimmt.

Daraus folgt unmittelbar die planerische Konsequenz, die das ganze Thema regiert: Ein Aktivlautsprecher braucht an seinem Standort Netzspannung. Nicht in der Nähe, sondern dort, wo er steht oder hängt. Diese Anforderung entscheidet in Neubau und Sanierung mehr über die Machbarkeit als jede Klangfrage.

Aktiv, angetrieben, passiv — drei Fälle statt zwei

Der zweite Teil der Definition wird häufiger übersehen als der erste. Ein Lautsprecher ist aktiv, wenn die Frequenzteilung im Kleinsignal passiert — analog oder im DSP — und danach jeder Weg seine eigene Endstufe bekommt. Ein Zweiwegemodell hat dann zwei Endstufen, ein Dreiwegemodell drei. So steht es auch im Begriffsverzeichnis der Audio Engineering Society: Eine aktive Weiche verlangt eine eigene Endstufe je Frequenzband.

Hugh Robjohns hat die daraus folgende Dreiteilung in Sound On Sound klar auseinandergelegt. Der passive Lautsprecher enthält Bauteile, die das ankommende Signal auf die Chassis verteilen, und bekommt es von einer externen Endstufe. Der angetriebene — im Englischen powered — ist derselbe Lautsprecher mit einer Endstufe im oder am Gehäuse, die weiterhin über eine passive Weiche auf die Chassis arbeitet. Der aktive hat mehrere Endstufen im Gehäuse, eine je Chassis, direkt mit diesem verbunden, und die Aufteilung passiert am Line-Eingang unmittelbar davor.

Im Deutschen fehlt das mittlere Wort, und deshalb steht auf beiden Kartons „aktiv". Für den Leser gibt es trotzdem eine greifbare Prüffrage: Bekommt jedes Chassis seine eigene Endstufe, oder teilen sich mehrere eine? Alles, was im nächsten Abschnitt an Vorteilen steht, hängt an der aktiven Trennung und nicht daran, dass der Verstärker im Gehäuse sitzt.

Was die aktive Trennung technisch bringt

Die Endstufe sieht das Chassis direkt. Zwischen Ausgang und Schwingspule liegt dann nur noch das Lautsprecherkabel. Wie viel das ausmacht, hat Rod Elliott an einer Weiche zweiter Ordnung durchgerechnet: Was am Chassis vom Dämpfungsfaktor ankommt, sinkt an der Trennfrequenz auf eins, liegt eine Oktave daneben bei rund 2,7 und zwei Oktaven daneben bei knapp 7 — während der Verstärker an seinen eigenen Klemmen Werte im Bereich von 50 bis über 300 liefert. Die Weichenspule steht dazwischen, und ihr Widerstand ist die Ursache.

Jeder Weg lässt sich einzeln behandeln. Pegel, Verzögerung und Entzerrung stehen je Chassis frei. Was eine passive Weiche mit Bauteilen erkaufen muss — ein Sperrkreis gegen eine Resonanz, ein Widerstand zum Pegelabgleich —, ist im DSP ein Rechenschritt ohne Verlustleistung. Genelec nennt die Empfindlichkeitsunterschiede zwischen Chassis ausdrücklich als das, was sich damit ausgleichen lässt, und führt als zweiten Punkt an, dass jedes Chassis von den Signalen der anderen entkoppelt ist; das senke die Intermodulationsverzerrung.

Die Endstufen werden je Weg dimensioniert. Ein aktueller Studiomonitor zeigt die Größenordnung: 145 Watt am Tieftöner, 100 Watt am Hochtöner, getrennt bei 1700 Hertz mit 48 Dezibel je Oktave. Eine solche Flanke wäre passiv nur mit erheblichem Bauteilaufwand zu haben, und sie schützt den Hochtöner besser als jede flachere Trennung.

Der Schutz kann gezielt greifen. Weil die Elektronik weiß, welches Chassis an welchem Ausgang hängt, lässt sich die Begrenzung auf dessen Belastbarkeit legen. Ein passives System kann das nicht — dort sieht die Endstufe nur die Summe.

Der übergreifende Punkt ist aber ein anderer, und er wiegt in der Praxis am schwersten: Beim Aktivlautsprecher legt der Hersteller Chassis, Weiche und Endstufe gemeinsam fest. Er kennt alle drei und kann sie aufeinander abstimmen — eine Freiheit, die bei getrennten Geräten niemand hat, weil niemand weiß, was der Kunde kombiniert.

Was die Bauweise kostet

Zuführung an jeden Platz. Zu jedem Lautsprecher müssen Strom und Signal. In der Nachrüstung scheitern daran regelmäßig Lösungen, die sonst überzeugt hätten — eine Steckdose im Wohnzimmerregal ist schnell gefunden, eine hinter einem Deckenlautsprecher nicht.

Die Elektronik altert mit. Netzteil, Endstufe und DSP sind die Bauteile mit der kürzesten Lebensdauer im Gehäuse, und sie sitzen ausgerechnet in dem Glied, das sonst am längsten hält. Fällt die Elektronik nach zwölf Jahren aus, ist ein Chassis-Paar ohne Wert, das noch zwanzig Jahre gekonnt hätte. Bei passiven Lautsprechern trifft derselbe Ausfall nur den Verstärker, und der wird ersetzt.

Vermischung erzeugt Laufzeitversatz. Arbeitet die Trennung im DSP, braucht die Rechnung Zeit. Derselbe Studiomonitor gibt dafür 2,6 Millisekunden am Analogeingang an und 2,1 Millisekunden am Digitaleingang. Solange alle Wege eines Systems dieselbe Verzögerung haben, ist das folgenlos; in einem gemischten Aufbau — aktive Front, passive Surrounds — laufen die Kanäle auseinander, und der Versatz muss im Prozessor ausgeglichen werden. Was Delay dabei leistet, steht im eigenen Eintrag.

Vorne fehlt trotzdem ein Gerät. Ein Aktivlautsprecher hat keinen Lautstärkeregler in der Kette und keine Quellenumschaltung. Beides muss davor stehen — ein Vorverstärker, ein Prozessor oder eine Quelle mit geregeltem Ausgang. Vergessen wird das regelmäßig bei der Kalkulation.

Wo welche Bauweise verbreitet ist

Im Studio ist der aktive Nahfeldmonitor seit Langem die Regel, und die Gründe passen zur Liste oben: kurze Wege, feste Aufstellung, Netzanschluss ohnehin am Arbeitsplatz, und ein Hersteller, der die Abstimmung vollständig verantwortet. Im Wohnbereich hat sich die Bauweise dort durchgesetzt, wo ohnehin Strom und Netzwerk liegen — beim Kompaktsystem im Regal und beim vernetzten Lautsprecher, der die Quelle gleich mitbringt. Im MultiRoom-Ausbau über viele Zonen und im Kinoraum mit Lautsprechern hinter der Bespannung überwiegen weiterhin passive Lautsprecher mit zentraler Verstärkung, weil die Technik dann an einer Stelle steht und dort gewartet werden kann.

Der Subwoofer ist der Sonderfall, der die Einteilung ohnehin durchbricht: Er hat fast immer seine eigene Endstufe und sein eigenes Filter im Gehäuse, auch in Anlagen, die sonst durchgehend passiv sind.

Häufiges Missverständnis

„Aktiv heißt: mit Stromanschluss." Der Stecker ist ein Hinweis und keine Definition. Entscheidend ist, ob jedes Chassis seine eigene Endstufe hat oder ob eine Endstufe im Gehäuse auf eine passive Weiche arbeitet. Der zweite Fall bringt die Bequemlichkeit mit und die technischen Vorteile nicht.

„Aktiv spart den Verstärker und damit Geld." Der Verstärker zieht um, er verschwindet nicht — und aus einem werden zwei oder drei je Lautsprecher. Was aktive Systeme tatsächlich sparen, sind Gehäuse, Kabelwege und Aufstellfläche.

„Aktivlautsprecher brauchen nichts davor." Sie brauchen eine Quelle mit Lautstärkeregelung. Ein Netzwerkzuspieler mit geregeltem Ausgang oder eine Vorstufe erfüllt das; ein Wandler mit festem Ausgangspegel lässt Dich ohne Lautstärkeregelung zurück.

Nicht zu verwechseln mit

• Lautsprecher mit eingebauter Endstufe: angetrieben, aber passiv getrennt. Die Unterscheidung steht oben und ist die häufigste Verwechslung im Thema.
• Aktive und passive Frequenzweiche: die Schaltung, nicht die Geräteform. Eine aktive Weiche kann auch außerhalb des Lautsprechers stehen — dann entsteht ein aktiv getrenntes System aus passiven Chassis und externen Endstufen.
• Class-D-Endstufe: ein Verstärkerprinzip. Es steckt in vielen Aktivlautsprechern, weil es wenig Wärme im geschlossenen Gehäuse erzeugt, hat mit der Frage aktiv gegen passiv aber nichts zu tun.
• AV-Prozessor, AV-Receiver und Endstufe: die Geräteklassen vor dem Lautsprecher. Ein Aktivlautsprecher ersetzt davon die Endstufe und keine der anderen Aufgaben.
• Bi-Amping: zwei Endstufen an einem passiven Lautsprecher. Passiv ausgeführt bleibt die Weiche drin — der Lautsprecher wird davon nicht aktiv.

In der Planung

Ein Wohnzimmer soll Musik über das Netzwerk bekommen, dazu den Fernsehton. Der Kunde hat ein Paar aktive Lautsprecher gesehen und fragt, ob er sich damit den Verstärker sparen kann.

Zuerst eine Frage, die kein Datenblatt beantwortet: Was soll in zehn Jahren noch tauschbar sein? Sind die Lautsprecher die Anschaffung, die bleiben soll, spricht das für passive Modelle an einem Verstärker, weil dann nur das schneller alternde Glied ersetzt wird. Soll das ganze System kompakt und in einem Zug erneuerbar sein, ist die aktive Lösung stimmig.

Als Nächstes das Verfahren — hier fällt die eigentliche Entscheidung. Zu klären ist, was an jeden Lautsprecherplatz gelegt werden kann: Netzspannung und eine Signalleitung — oder nur ein Lautsprecherkabel aus einer Ecke des Raums. In der Sanierung entscheidet diese Frage allein schon oft die Bauweise. Dazu kommt, wer die Lautstärke regelt und woher die Quellen kommen; der Fernseher verlangt einen Eingang, den ein Aktivlautsprecherpaar allein nicht immer mitbringt.

Die Modellwahl steht ganz am Ende, und sie führt zur Prüffrage vom Anfang zurück: Hat jedes Chassis seine eigene Endstufe, oder steckt hinter dem Wort „aktiv" ein Verstärker vor einer passiven Weiche?

Verknüpfte Inhalte

Wie eine Frequenzweiche arbeitet und was passive von aktiver Teilung unterscheidet, steht bei der Frequenzweiche. Wo die Endstufe in der Gesamtanlage sitzt und welche Aufgaben sonst noch zu verteilen sind, ordnet Die Audiokette; die Geräteklassen davor behandeln AV-Prozessor, AV-Receiver und Endstufe sowie Vorverstärker und Vollverstärker. Was Line-Pegel bedeutet, erklären die Pegelkonventionen. Das Verstärkerprinzip, das die Endstufe ins Gehäuse passen lässt, beschreibt die Class-D-Endstufe; den Zwischenweg mit zwei Endstufen an einem passiven Lautsprecher Bi-Wiring und Bi-Amping. Wie ein vernetzter Zuspieler in eine bestehende Kette kommt, steht bei Netzwerkplayer und Streaming-Bridge. Als Systemfrage im Konzeptteil einer Stereoanlage führt der HiFi-Guide die Entscheidung im Kapitel Passiv oder aktiv? weiter.

Quellen

Die normative Abgrenzung des passiven Lautsprechers — vollständig als passives Element behandelt, Modelle mit eingebautem Verstärker ausgeschlossen — stammt aus dem Geltungsbereich von IEC 60268-5. Die Definition der aktiven Weiche mit einer eigenen Endstufe je Frequenzband steht im Fachwörterbuch der Audio Engineering Society. Die Dreiteilung in passiv, angetrieben und aktiv folgt dem Beitrag von Hugh Robjohns in Sound On Sound vom Dezember 2003. Die Zahlen zum Dämpfungsfaktor hinter einer passiven Weiche und die Größenordnung des Leistungsgewinns getrennter Endstufen stammen von Rod Elliott. Die Aussagen zur Entkopplung der Chassis, zum Ausgleich ihrer Empfindlichkeit, zur direkten Verbindung von Endstufe und Schwingspule und zum halbierten Leistungsbedarf sind Herstellerangaben von Genelec. Leistung je Weg, Trennfrequenz, Flankensteilheit und Durchlaufzeit eines DSP-Aktivsystems sind der Spezifikation des Neumann KH 120 II entnommen. Alle Fundstellen wurden am 24. August 2026 am Objekt gelesen; die Normtexte lagen dabei nur als frei einsehbarer Geltungsbereich vor.

Ein Kalottenhochtöner hat als Membran eine flache Kuppel — die Kalotte — von meist rund 25 Millimetern Durchmesser. Die Schwingspule umschließt den Rand dieser Kuppel und schiebt sie als Ganzes vor und zurück. Hinter der Kalotte liegt eine geschlossene Kammer, vor ihr in vielen Bauformen ein kurzer Trichter. Diese Anordnung ist die verbreitetste Hochtonbauform überhaupt: Was im Handel ohne weitere Angabe „Hochtöner" heißt, ist fast immer eine Kalotte.

Ausführliche Erklärung

Die Kuppelform hat einen mechanischen Grund. Eine Membran soll sich im Arbeitsbereich wie ein steifer Kolben bewegen und ihre Form dabei behalten; sobald sie sich in sich verbiegt, entstehen Resonanzen, die im Frequenzgang und in der Verzerrung sichtbar werden. Eine Wölbung ist gegen Verbiegung deutlich steifer als eine ebene Scheibe desselben Materials und derselben Dicke. Genau deshalb kann eine Kalotte so dünn und so leicht ausfallen, wie sie ausfällt.

Der Antrieb greift am Rand an. Die Schwingspule ist ein Zylinder, dessen Durchmesser dem der Kalotte entspricht, und sie liegt im Luftspalt des Magnetsystems. Meist ist sie unterhängend gewickelt — kürzer als der Spalt —, weil jede Windung im Feld liegen und Kraft erzeugen soll; der lange Weg mit gleichbleibendem Kraftfaktor, den ein Tieftöner braucht, wird hier gar nicht gebraucht. Eine Zentrierspinne gibt es nicht. Die Führung übernimmt allein die Aufhängung am Rand, ein schmaler Ring, der bei Gewebekalotten häufig aus demselben Stück Material besteht wie die Kuppel selbst.

Dahinter sitzt die rückwärtige Kammer, und die ist ein dimensioniertes Bauteil mit zwei Aufgaben. Sie schließt den Rückschall ein, damit er nicht am Magnetsystem reflektiert wird und zeitversetzt durch die Membran wieder nach vorn gelangt; ihre Luftfeder legt zusammen mit der Aufhängung fest, wo die Resonanzfrequenz des Wandlers liegt. Weil ein kleines Volumen eine harte Feder ist, wird die Kammer meist bedämpft, teils mit Dämmstoff, teils mit einem gewundenen Kanal dahinter.

Im Luftspalt steht bei vielen Kalotten Ferrofluid, eine magnetisch gehaltene Flüssigkeit. Sie leitet Wärme aus der Schwingspule zum Polstück ab und dämpft die Resonanz. Beides hebt die Belastbarkeit an der unteren Grenze des Arbeitsbereichs. Ferrofluid altert allerdings — es kann eindicken —, und ein eingedicktes Chassis wird leiser und zäher, statt auszufallen. Das ist eine der wenigen Verschleißstellen an einem Hochtöner überhaupt.

Warum die Grenze nach unten so hart ist

Eine Kalotte hat wenige Quadratzentimeter Fläche und einen Hub im Zehntelmillimeterbereich. Für einen gegebenen Schalldruck gilt: Die nötige Auslenkung wächst mit dem Quadrat der fallenden Frequenz. Eine Oktave tiefer bedeutet also die vierfache Auslenkung, zwei Oktaven die sechzehnfache. Was bei 3.000 Hertz mühelos gelingt, sprengt bei 800 Hertz den verfügbaren Weg um Größenordnungen.

Daraus folgen drei Dinge, die zusammengehören. Die Übergangsfrequenz zum Mitteltöner liegt hoch, bei einer 25-Millimeter-Kalotte typischerweise im Bereich um zwei bis drei Kilohertz. Die Frequenzweiche muss steil genug sein, damit unterhalb davon wirklich wenig ankommt — eine flache Trennung schickt Energie in einen Bereich, in dem die Kalotte sie nur noch in Verzerrung umsetzt. Und die Belastbarkeit eines Hochtöners ist immer eine Angabe mit Bedingung: Sie gilt für ein Signal, das die Weiche schon gefiltert hat, niemals für Breitbandrauschen.

Gefährlich sind deshalb weniger hohe Dauerpegel als einzelne tieffrequente Ereignisse — das Knacken beim Ein- oder Ausschalten einer Endstufe, ein übersteuerter Verstärker, dessen abgeflachte Signalspitzen plötzlich viel Hochtonenergie enthalten, ein herausgezogenes Kabel unter Signal. Ein einziger solcher Vorfall kann die Schwingspule beschädigen, während dieselbe Kalotte an derselben Anlage jahrelang laute Musik ohne Schaden wiedergibt.

Was die Größe für die Abstrahlung bedeutet

Solange der Membrandurchmesser klein gegenüber der Wellenlänge ist, strahlt eine Kalotte annähernd gleichmäßig in alle Richtungen ab. Wird die Wellenlänge im obersten Hochton mit der Abmessung vergleichbar, bündelt sie — die Energie außerhalb der Achse nimmt ab, obwohl der Frequenzgang auf Achse unverändert bleiben kann. Was daraus für den Hörplatz folgt, klärt das Bündelungsmaß.

Damit ist der Grundkompromiss der Bauform benannt. Eine kleinere Kalotte strahlt oben herum breiter ab, kommt aber nach unten schlechter zurecht und braucht eine höhere Trennfrequenz — die dann wieder den Mitteltöner in einen Bereich zwingt, in dem er selbst schon bündelt. Eine größere Kalotte kann tiefer getrennt werden und bündelt dafür früher. Der kurze Trichter vor vielen Kalotten, ein Waveguide, setzt an genau dieser Stelle an: Er formt die Abstrahlung im Übergangsbereich und hebt den Wirkungsgrad dort an, wo die Kalotte ihn am nötigsten braucht.

Gewebe, Metall und was der Werkstoff wirklich festlegt

Die Werkstoffe reichen von beschichtetem Gewebe über Aluminium, Titan, Beryllium und Keramik bis zu Diamant. Der Unterschied zwischen ihnen ist keine Klangfarbe, sondern die Lage und die Dämpfung der ersten Aufbruchresonanz — der Frequenz, oberhalb derer die Kuppel sich nicht mehr als Ganzes bewegt.

Zwei Materialeigenschaften bestimmen diese Frequenz, und beide führt der Eintrag zum Elastizitätsmodul aus: Je steifer und je leichter der Werkstoff, desto höher liegt der Aufbruch. Harte Werkstoffe schieben ihn über den Hörbereich hinaus, und das ist ihr eigentlicher Zweck. Sie haben dafür kaum Eigendämpfung, weshalb die Resonanz, wenn sie kommt, als schmale und hohe Spitze kommt. Sie liegt dann zwar oberhalb des Hörbereichs, kann aber über Intermodulation in ihn hineinwirken, und viele Konstruktionen bekämpfen sie mit einem Sperrkreis in der Weiche. Gewebe hat den umgekehrten Satz von Eigenschaften: früher Aufbruch, dafür starke innere Dämpfung, die ihn breit und flach ausfallen lässt.

Beides sind gültige Konstruktionswege, und keiner davon ist eine Klangaussage. Wie eine Kalotte am Ende klingt, entscheidet sich an der Ausführung — an Kammer, Weiche, Antrieb und Waveguide — mindestens so stark wie am Werkstoff.

Häufiges Missverständnis

„Metallkalotten klingen hart und hell, Gewebekalotten weich und warm." Das ist die verbreitetste Erzählung zur Bauform, und sie hält der Prüfung nicht stand. Nachweisen lässt sich ein Unterschied im Aufbruchverhalten: Der harte Werkstoff verschiebt die Resonanz nach oben und macht sie schmal, der gedämpfte lässt sie früher und flacher auftreten. Beide Effekte liegen oberhalb des Bereichs, in dem sich Klangfarben abspielen, und beide lassen sich in der Weiche behandeln.

Warum hält sich die Zuschreibung dann? Weil sie über Jahre mit realen Geräten zusammenfiel. In den achtziger und neunziger Jahren wurden Metallkalotten oft ohne Sperrkreis und mit knappem Abstand zur Resonanz verbaut, und deren Auswirkungen waren tatsächlich hörbar. Was dabei gehört wurde, war eine Konstruktionsentscheidung und keine Materialeigenschaft. Ein Blick auf die Weiche des konkreten Geräts sagt mehr als das Wort auf dem Datenblatt.

Das zweite Missverständnis kommt aus der Prospektsprache: „Diamant bedeutet den besseren Hochtöner." Der Werkstoff verschiebt eine Grenzfrequenz, die bei einer guten Metallkalotte ohnehin schon außerhalb des Hörbereichs liegt. Was ein Gerät im Hochton wirklich unterscheidet — Abstrahlverhalten, Übergang zum Mitteltöner, Verzerrung bei Pegel — steht auf keinem Datenblatt und lässt sich am Membranwerkstoff nicht ablesen.

Nicht zu verwechseln mit

• Staubschutzkalotte: die Kappe in der Mitte eines Tief- oder Mitteltöners, die den Magnetspalt gegen Staub schließt. Sie sieht einer Hochtonkalotte ähnlich, hat aber keinen eigenen Antrieb und erzeugt keinen Schall im eigentlichen Sinn. Die Verwechslung ist die häufigste überhaupt; die Einträge zu Sicke und Zentrierspinne grenzen sie ebenfalls ab. Bei einem Koaxialchassis sitzt an genau dieser Stelle tatsächlich ein Hochtöner — was die Verwechslung erklärt und zugleich auflöst.
• Kompressionstreiber: dieselbe Membranform, aber mit einer Druckkammer und einem Phasenstück dahinter, und ohne Horn davor gar nicht sinnvoll zu betreiben. Er hat ein Vielfaches des Wirkungsgrads und weniger Hub. Der eigene Eintrag führt das aus.
• Ringstrahler: eine ringförmige Membran, deren Mitte feststeht. Er wird oft als Kalotte bezeichnet und verhält sich in der Abstrahlung anders, weil die schwingende Fläche eine andere Form hat.
• Mitteltonkalotte: dieselbe Bauart in deutlich größerer Ausführung für den Mittelton, meist um 50 Millimeter. Sie ist selten geworden, hat aber nichts Grundsätzliches, das sie vom Hochtöner unterscheidet.

In der Planung

Ein Wohnzimmer-Heimkino, drei Sitzplätze nebeneinander, und zur Wahl stehen zwei Frontlautsprecher: einer mit Gewebekalotte und Waveguide, einer mit einer Metallkalotte ohne Trichter. Bevor über die beiden Geräte zu reden ist, stehen zwei Fragen an die Anlage: Über welche Breite sollen alle drei Plätze denselben Hochton bekommen — und welchen Dauerpegel soll das System halten?

Aus der ersten Hälfte folgt die Frage nach der horizontalen Abdeckung, und die entscheidet sich am Abstrahlverhalten, nicht am Werkstoff. Sitzen die äußeren Plätze weit außerhalb der Achse, kommt es darauf an, wie gleichmäßig der Hochton zur Seite abfällt und wie der Übergang zum Mitteltöner dabei aussieht. Ein Waveguide arbeitet an genau dieser Stelle. Der Werkstoff der Kalotte sagt dazu nichts.

Aus der zweiten Hälfte folgt die Frage an die Trennung. Ein Filmton mit hohem Pegel setzt im Hochton dauerhaft Energie um, und die Grenze liegt unten: Wie hoch wird getrennt, wie steil, und was macht der Mitteltöner darunter bei diesem Pegel? Sind diese beiden Fragen beantwortet, lohnt der Blick ins Datenblatt — und dort ist die nützlichste Angabe die Übergangsfrequenz mit ihrer Flankensteilheit. Membranwerkstoff und Belastbarkeit in Watt sagen weniger.

Verknüpfte Inhalte

Wie die randgetriebene Wicklung im Spalt arbeitet, führt der Eintrag zur Schwingspule aus; das Feld dahinter behandelt das Magnetsystem eines Chassis. Warum eine Membran oberhalb einer bestimmten Frequenz die Form verliert, klärt der Membranaufbruch, und welche Materialkennwerte darüber entscheiden, der Elastizitätsmodul. Die Grenze nach unten hängt an Übergangsfrequenz und Frequenzweiche, die Grenze nach oben am Bündelungsmaß. Die konkurrierenden Hochtonbauformen stehen beim Bändchenhochtöner, beim Air Motion Transformer, beim Magnetostaten und beim Kompressionstreiber.

Quellen

Aufbau, Antrieb und rückwärtige Kammer folgen der allgemeinen lautsprechertechnischen Überblicksliteratur. Die Abgrenzung der Membranwerkstoffe stützt sich auf die AVITECT-Einträge zu Membranaufbruch und Elastizitätsmodul sowie auf die Materialseite zur Diamantkalotte; die Angabe zur unterhängenden Wicklung stammt aus dem Eintrag zur Schwingspule.

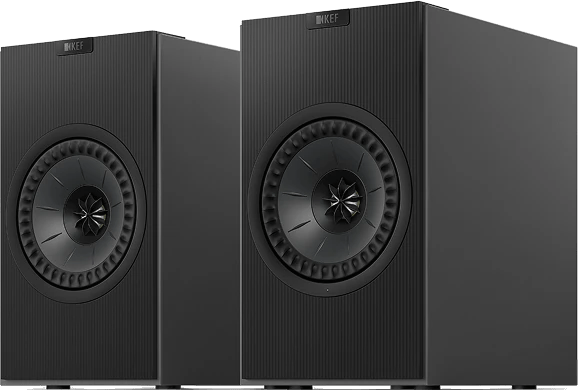

Uni-Q ist KEFs Ausführung eines koaxialen Chassis: Die Hochtonkalotte sitzt nicht über dem Tief-Mitteltöner, sondern in dessen Konushals, und beide akustischen Zentren fallen zusammen. Was KEF 1988 patentieren ließ, ist dabei weniger die konzentrische Anordnung als eine Folge daraus — der Konus wirkt für die Kalotte als Schallführung, und zwar so, dass beide Wandler im Übernahmebereich gleich stark bündeln.

Warum zwei Wandler zwei Probleme machen

Ein Lautsprecher braucht für tiefe Töne eine große Membran, die viel Luft bewegt, und für hohe Töne eine kleine, die gleichmäßig in den Raum abstrahlt. Sitzen beide an verschiedenen Orten der Schallwand, entsteht dort, wo sich ihre Arbeitsbereiche überlappen, ein Interferenzmuster: Je nachdem, aus welcher Richtung man auf den Lautsprecher schaut, sind die Wege zu den beiden Membranen unterschiedlich lang, und die Beiträge addieren sich mal auf, mal teilweise weg.

KEF führt in seiner technischen Veröffentlichung zur Reference-Serie Polardiagramme vor, die das an einem gerechneten Beispiel zeigen: ein 25-mm-Hochtöner 200 mm neben einem 160-mm-Tieftöner, Übernahme bei 2 kHz. Bei 2 kHz — also genau dort, wo beide beitragen — zerfällt die Abstrahlung in mehrere Keulen mit tiefen Einbrüchen dazwischen. Ober- und unterhalb der Übernahme, wo jeweils nur ein Wandler arbeitet, sieht dasselbe System sauber aus.

Das zweite Problem sitzt am Gehäuse. Eine 25-mm-Kalotte strahlt im unteren Hochton fast kugelförmig ab und beleuchtet damit die Kanten der Schallwand; dort wird der Schall gestreut und erreicht den Hörplatz ein Stück später als der direkte. Das ist die klassische Kantenbeugung, und sie ist umso stärker, je breiter der Wandler abstrahlt.

Was das Patent beansprucht

Das Schutzrecht US 5 548 657 gehört KEF Audio (UK) Ltd, als Erfinder steht Lawrence R. Fincham darauf — damals Entwicklungsleiter des Hauses, der schon 1973 am ersten rechnergestützt entwickelten KEF-Modell gearbeitet hatte. Die Priorität datiert auf den 9. Mai 1988, erteilt wurde das Patent am 20. August 1996.

Anspruch und Kurzfassung nennen drei Merkmale zusammen, und erst zusammen ergeben sie Uni-Q:

Die akustischen Zentren fallen zusammen. Der Hochtöner sitzt im oder am Hals der kegelförmigen Tieftonmembran, und zwar so, dass die wirksamen akustischen Zentren beider Einheiten im Wesentlichen zusammenfallen. Damit entfällt der Wegunterschied, aus dem das Interferenzmuster entsteht.

Der Konus führt den Hochton. Im Übernahmebereich, in dem beide Wandler nennenswert beitragen, soll die Richtwirkung des Hochtöners — akustisch belastet durch den Konus — im Wesentlichen der des Tieftöners entsprechen. KEFs Forschungsleiter Mark Dodd hat das später auf einen Satz gebracht: Der Kern des Patents sei, den Tieftonkonus zur Steuerung der Bündelung des Hochtöners zu verwenden.

Der Magnet muss in den Hals passen. Damit die Kalotte überhaupt innerhalb der Schwingspule des Tieftöners Platz findet und dort trotzdem genug Flussdichte im Luftspalt steht, nennt das Patent einen Magneten aus Neodym-Eisen-Bor. Dieser Werkstoff war 1982 bekannt geworden; nach KEFs eigener Darstellung entstand die Bauform in dieser Reihenfolge — erst der Magnet, dann die Idee, was sich damit bauen lässt.

Der Tangerine Waveguide

Ab der achten Uni-Q-Generation, laut Hersteller 2007 mit einem 115-mm-Chassis eingeführt, sitzt vor der Kalotte eine sternförmige Schallführung mit dem Namen Tangerine Waveguide. Sie löst ein Problem, das mit der koaxialen Anordnung nichts zu tun hat, sondern mit der Kalottenform selbst.

Eine Kalotte bewegt sich als Ganzes auf einer Achse. Weil die Oberfläche zum Rand hin immer schräger zu dieser Bewegungsrichtung steht, ist dort die Geschwindigkeit senkrecht zur Oberfläche kleiner als in der Mitte. Ein idealer Strahler hätte über die gesamte Kalottenfläche dieselbe flächennormale Geschwindigkeit. Der Tangerine Waveguide gleicht diesen Unterschied aus: Er führt die Abstrahlung der Kalotte zunächst in eine kleine Kammer und lässt sie sich von dort durch eigens geformte Kanäle kontrolliert aufweiten. KEF gibt an, die Kanalgeometrie über umfangreiche Finite-Elemente-Rechnungen und begleitende Analytik entwickelt zu haben.

Ein Nebeneffekt zählt in der Praxis mehr, als die Beschreibung vermuten lässt. Die Schallführung koppelt die Kalotte besser an die Luft an, weshalb die Empfindlichkeit im Bereich um 2 kHz deutlich über der eines konventionellen Hochtöners liegt. Die Weiche zieht diesen Anstieg wieder gerade — mit dem Ergebnis, dass dem Hochtöner bei 2 kHz nach KEFs Angabe nur noch etwa ein Viertel der Leistung zugeführt wird. Für Maximalpegel und Verzerrungsarmut im Hochton ist das der eigentliche Gewinn.

Der herstellerneutrale Teil dieses Themas — warum eine Schallführung die Bündelung überhaupt verändert — steht unter Horn und Waveguide.

Was aus der Anordnung folgt

In der Reference-Serie deckt der Uni-Q den Bereich ab 350 Hz aufwärts ab, mit der internen Übernahme zwischen Konus und Kalotte bei etwa 2500 Hz. Die Polardiagramme des Prototyps, die KEF veröffentlicht, zeigen bei 500 Hz, 3 kHz und 6 kHz jeweils eine symmetrische Kurve, deren Bündelung mit steigender Frequenz gleichmäßig und ohne Sprung zunimmt — an den beiden Übernahmefrequenzen ist im Verlauf nichts zu erkennen.

Zwei praktische Folgen nennt KEF selbst. Erstens wird die Weiche einfacher, weil weder Interferenzeinbrüche noch Keulenbildung ausgeglichen werden müssen. Zweitens wird die Kalotte im unteren Hochton nicht mehr rundum abgestrahlt, sondern vom Konus geführt — die Kanten der Schallwand werden dadurch schwächer angeregt, und das Beugungsproblem fällt kleiner aus. In der Reference kommt dazu eine flache Schallführung um das Chassis herum, die KEF Shadow Flare nennt; Tangerine Waveguide, Konus, Sicke, Shadow Flare und Schallwand bilden dort eine einzige durchgehende Fläche.

Die Grenze steht in KEFs eigenem Papier

Der Konus ist Membran und Schallführung zugleich — und dieser Doppelrolle schuldet die Bauform ihre wichtigste Einschränkung. Bewegt sich der Konus kräftig, bewegt sich die Schallführung der Kalotte mit. KEF hält im Reference-Papier ausdrücklich fest, dass es bei so dicht beieinander liegenden Wandlern zu Wechselwirkung kommen kann, wenn die Bewegung des Mitteltöners nicht auf ein unerhebliches Maß begrenzt bleibt — und begründet damit die Dreiwege-Auslegung mit einer Übernahme bei 350 Hz. Unterhalb dieser Frequenz arbeiten eigene Basschassis.

Für die Planung ist das die entscheidende Unterscheidung. In einem Dreiwege-System ist der Uni-Q-Konus vom Bass entlastet, in einem Zweiwege-System nicht: Dort führt derselbe Konus, der die Kalotte akustisch belastet, zugleich den Tiefton aus. Wie viel Modulation daraus bei welchem Pegel entsteht, veröffentlicht KEF nicht.

Der Bauraum ist eng. Kalotte und Magnetsystem des Hochtöners sitzen innerhalb des Antriebs des Tief-Mitteltöners. Für die Wärmeabfuhr und für die Größe des Hochtonmagneten ist das eine Festlegung, keine freie Wahl — der Neodym-Magnet im Patent ist die Antwort darauf.

Gleichmäßige Abstrahlung ist keine Raumakustik. Der Raum bekommt weiterhin Schall ab; er wird nur berechenbarer angeregt, weil sich die Bündelung über die Frequenz nicht sprunghaft ändert. Was an Reflexionen zurückkommt, entscheidet weiter der Raum.

Abgrenzung

Gegen ältere koaxiale Chassis. Konzentrische Zweiwege-Chassis gibt es länger als Uni-Q: Altec Lansing brachte 1943 den Duplex, Tannoy 1947 das Dual Concentric. Dort sitzt der Hochtöner hinter dem Tieftonkonus und strahlt durch dessen Hals nach vorn, meist über eine eigene Hornführung. Uni-Q setzt die Kalotte stattdessen direkt strahlend in den Konusscheitel — dieser Unterschied in der Anordnung ist der Grund, warum sich die akustischen Zentren überhaupt zur Deckung bringen lassen. Das gemeinsame Prinzip beider Bauarten steht unter Koaxialchassis.

Gegen die symmetrische Anordnung mehrerer Wandler. Eine D'Appolito-Anordnung — Mitteltöner ober- und unterhalb des Hochtöners — geht dasselbe Problem von der anderen Seite an: Sie beseitigt den Wegunterschied nicht, sondern macht ihn nach oben und unten symmetrisch. KEF verwendet in den größeren Reference-Modellen beides zugleich, den Uni-Q und eine symmetrische Anordnung der Basschassis darum herum.

Gegen das, was Uni-Q nicht ist. Die koinzidente Anordnung erzeugt eine Schallquelle, nicht eine Abbildung. Wo im Stereodreieck zwischen zwei Lautsprechern eine Phantomschallquelle entsteht, entscheidet weiterhin das Signal und die Aufstellung.

Generationen

Als patentiert weist KEF für das heutige Chassis den Tangerine Waveguide, die Z-Flex-Sicke, den Tweeter Gap Damper und die versteifte Kalotte aus.

Verknüpfte Inhalte

Das herstellerneutrale Prinzip steht unter Koaxialchassis, die Wirkung der Schallführung unter Horn und Waveguide und das Maß für die Bündelung unter Bündelungsmaß. Wovon der beste Platz sich abhebt und wie weit, steht unter Sweet Spot und Sitz-zu-Sitz-Varianz. Was hinter der Kalotte desselben Chassis sitzt, erklärt MAT.

Quellen

Das Wirkprinzip stützt sich auf zwei Dokumente, die beide vom Hersteller stammen, aber unterschiedlich belastbar sind: das Patent US 5 548 657 mit Priorität 1988, das die beanspruchten Merkmale in geprüfter Form festhält, und KEFs technische Veröffentlichung zur Reference-Serie mit eigenen Mess- und Simulationsdaten. Generationenfolge, Jahresangaben und die Zuordnung der Patente zu einzelnen Bauteilen kommen aus KEFs Produktdokumentation; die Entstehungsgeschichte einschließlich der Abgrenzung gegen Duplex und Dual Concentric aus einem herstellereigenen Rückblick. Eine unabhängige Messung der hier beschriebenen Eigenschaften wurde für diese Seite nicht herangezogen.
