Beide Kürzel stehen für vorkonfektionierte Kabel, bei denen Strecke und
Steckerkopf ein untrennbares Bauteil bilden. Ein AOC — Active Optical
Cable — überträgt im Inneren optisch und hat an beiden Enden elektrische
Stecker mit eingebauter Wandlerelektronik. Ein DAC — Direct Attach
Copper — ist das kupferne Gegenstück: ein geschirmtes Twinax-Kabel, an
dessen Enden die Gehäuse fertiger SFP- oder QSFP-Module sitzen.
Bevor irgendetwas anderes kommt: DAC heißt an dieser Stelle Direct
Attach Copper. Es hat mit dem Digital-Analog-Wandler
nichts zu tun, der in der Audiotechnik denselben Namen trägt. Wer in
einer Netzwerk- oder Rack-Beschreibung „DAC" liest, hat ein Kabel vor
sich; wer es in einer Geräteliste liest, meistens einen Wandler. Die
Kollision ist unglücklich, aber beide Bezeichnungen sind in ihrem Feld
etabliert, und es hilft nur, sie beim ersten Auftreten auszuschreiben.
In einfachen Worten
Manche Kabel kann man nicht selbst ablängen und mit einem neuen Stecker
versehen — sie kommen fertig aus der Fabrik, in genau einer Länge, mit
fest angebauten Enden. Dafür schaffen sie Strecken, an denen ein
normales Kabel aufgibt. Der Preis dafür: In den Steckern sitzt Technik,
die kaputtgehen kann, und wenn sie es tut, ist das ganze Kabel hin.
Und weil diese Stecker deutlich dicker sind als das Kabel selbst,
entscheidet ihre Größe darüber, wie groß das Leerrohr in der Wand sein
muss. Das ist ein Punkt, den man vor dem Verputzen klären muss und
nicht danach.
Ein DAC ersetzt die Kombination aus zwei steckbaren Transceivern und der
Faserstrecke dazwischen durch ein einziges Bauteil. Beide Enden sehen
mechanisch aus wie ein SFP-, SFP+- oder QSFP-Modul und rasten in den
entsprechenden Käfig ein, dazwischen liegt aber kein Lichtwellenleiter,
sondern ein geschirmtes symmetrisches Kupferpaar in Twinax-Bauweise.
Der Preis dafür ist die Reichweite. Die SFP+-Spezifikation SFF-8431
sieht für passive Konfektionen Längen bis 7 m vor; auf der
Ethernet-Seite nennt IEEE 802.3 für die Kupfer-Direktverbindungen
ähnliche Größenordnungen — 25GBASE-CR bis 5 m, die kurze Variante
25GBASE-CR-S bis 3 m, 100GBASE-CR4 mindestens 5 m. Aktive Ausführungen
mit Verstärkerelektronik im Stecker kommen weiter, bleiben aber im
Bereich weniger Meter.
Damit ist der Einsatzbereich beschrieben: Verbindungen innerhalb eines
Racks oder zwischen benachbarten Racks. Ein DAC ist dort günstiger als
zwei Transceiver plus Patchkabel, braucht weniger Strom und erzeugt
weniger Wärme im Schrank. Was er nicht ist: Teil einer strukturierten
Gebäudeverkabelung. Er verlässt den Technikraum nicht.
Beim AOC ist die Aufteilung umgekehrt. Außen sitzen die vertrauten
elektrischen Stecker — HDMI Typ A, USB, DisplayPort, oder ebenfalls ein
SFP-Gehäuse —, im Inneren des Steckerkopfs eine Sende- beziehungsweise
Empfangseinheit, und dazwischen läuft eine Faser. Für das angeschlossene
Gerät bleibt es eine gewöhnliche elektrische Verbindung; dass die Strecke
optisch ist, merkt es nicht.
Aus dieser Bauweise folgen drei Eigenschaften, und alle drei sind
Planungsgrößen, keine Detailfragen.

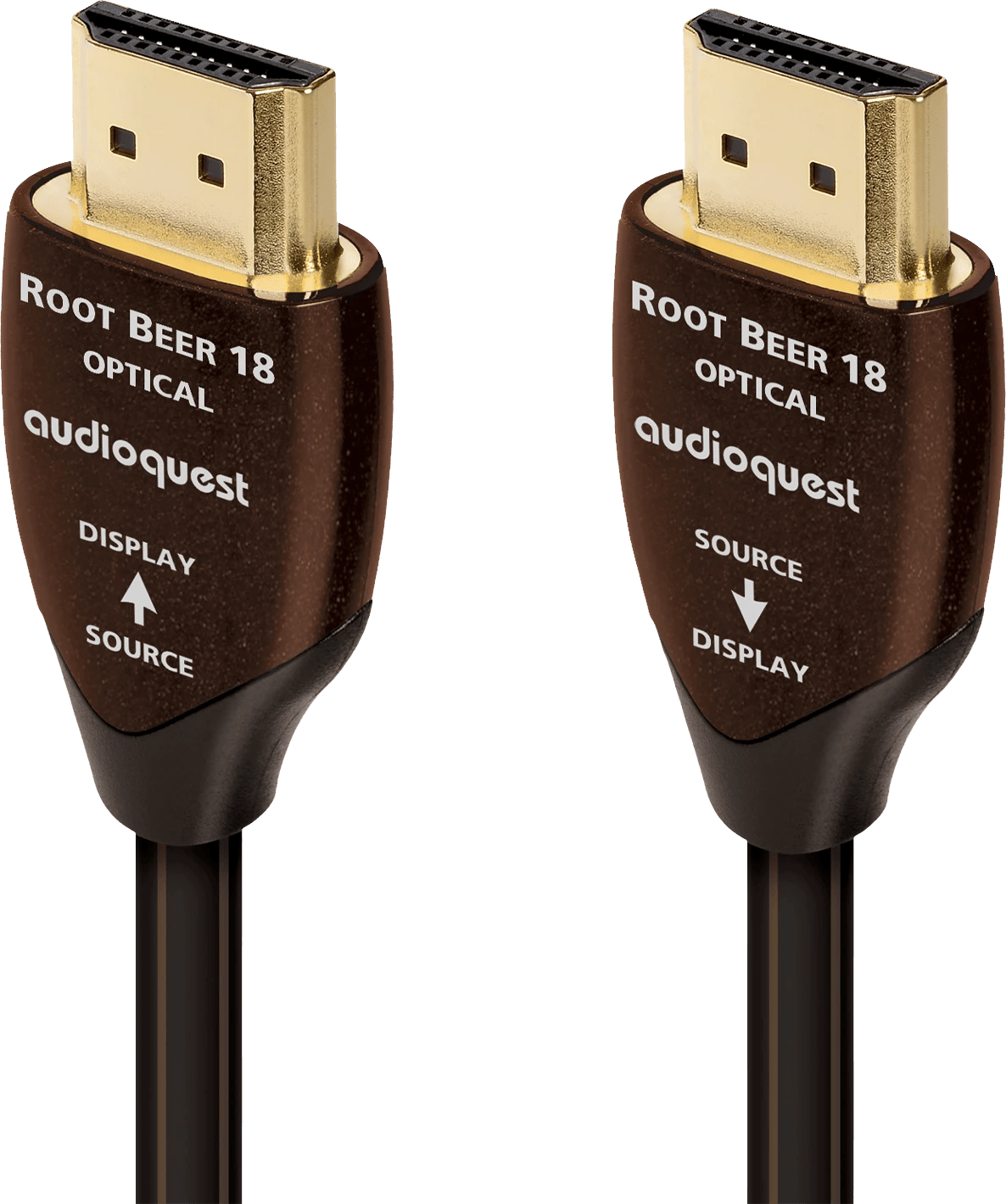

Erstens ist ein AOC richtungsgebunden. Sender und Empfänger sind
verschiedene Bauteile, also ist es auch das eine Ende nicht wie das
andere. HDMI-AOCs sind deshalb an den Köpfen mit Source und Display
beschriftet; wer sie vertauscht, bekommt kein schlechtes Bild, sondern
gar keines. In der Wand ist das der unangenehmste Fehler von allen, weil
er sich nach dem Verputzen nur noch durch Neuziehen beheben lässt.
Zweitens ist ein AOC nicht feldkonfektionierbar. Es gibt keinen Weg,
die Strecke auf der Baustelle abzulängen und neu zu terminieren. Die
Länge wird beim Einkauf festgelegt, und sie ist eine Festlegung auf die
Lebensdauer des Aufbaus. Beschädigt jemand einen Kopf, ist nicht der Kopf
defekt, sondern das Kabel.
Drittens bestimmt der Steckerkopf den Leerrohrdurchmesser. Die
Kabelseele eines HDMI-AOC ist dünn — wenige Millimeter, oft dünner als
ein passives Kupferkabel derselben Klasse. Der HDMI-Stecker am Ende ist
das nicht, und durchgezogen werden muss er trotzdem. Ein Rohr, das für
die Seele bequem reicht, kann am Kopf scheitern, und in einem Bogen
scheitert es früher als auf gerader Strecke. Manche Hersteller bieten
deshalb abnehmbare Köpfe mit Ziehschutz an, was das Problem entschärft,
aber eine zusätzliche Steckstelle in die Wand verlegt.
Für HDMI gilt eine Besonderheit, die auch passive Kabel betrifft, bei
langen aktiven Strecken aber am meisten wiegt: Das
Ultra-High-Speed-Programm des HDMI Forum prüft je Kabelmodell und je
Länge in einem autorisierten Prüflabor, und jede Verpackung trägt ein
eigenes Zertifizierungslabel. Eine Aussage über eine Produktfamilie gibt
es damit nicht. „Der Hersteller macht zertifizierte Kabel" ist kein
Nachweis für die 15-Meter-Ausführung, die tatsächlich in die Decke geht.
„Glasfaser ist unempfindlich, also ist ein AOC die sichere Lösung." Der
Satz stimmt für die Strecke und geht am Bauteil vorbei. Die Faser im
Inneren ist tatsächlich unempfindlich gegen elektromagnetische Störungen
und überbrückt mühelos Entfernungen, an denen Kupfer aussteigt. Nur
verlagert das den Ausfallpunkt: Er sitzt jetzt in den beiden
Steckerköpfen, wo Elektronik, Wärme und mechanische Belastung
zusammenkommen — und dort, wo man beim Einbau zieht. Ein AOC ist nicht
robuster als ein passives Kabel, es ist anders verwundbar.
Auch die Faser selbst wird falsch eingeschätzt. Sie liegt zwar in einem
Mantel, verträgt aber keine engen Radien; ein scharf umgelegtes AOC in
einer Unterputzdose ist eine typische Ursache für Ausfälle, die erst
Wochen später auffallen.
Und der dritte ist der Namenskonflikt, mit dem dieser Eintrag beginnt.
Er ist keine Sprachspitzfindigkeit: Wer eine Netzwerkdokumentation liest,
in der „2 × DAC 3 m" steht, und daraus zwei Wandler herausliest, plant
ein Gerät ein, das gar nicht gemeint war.
DAC als Digital-Analog-Wandler: Ein Baustein, der digitale
Audiodaten in eine Spannung übersetzt — beschrieben unter
DAC (Digital-Analog-Wandler) . Gleiche Abkürzung,
anderes Fachgebiet, keine Beziehung.HDMI-Fiber-Extender: Sender und Empfänger sind eigene Geräte, die
Faserstrecke dazwischen ist eine normale, austauschbare Leitung mit
steckbaren Enden. Genau das leistet ein AOC nicht — und deshalb ist der
Extender die bessere Wahl, sobald Austauschbarkeit wichtiger ist als
Einfachheit.AV-over-IP: Bild und Ton laufen als Netzwerkdaten über eine
Netzwerkinfrastruktur. Das ist eine Architekturentscheidung und kein
Kabeltyp.Strukturierte Glasfaserverkabelung: feste Faserstrecke im Gebäude,
an den Enden steckbare Transceiver. Hier ist jedes Teil einzeln
tauschbar, und die Strecke überlebt den Gerätewechsel.Passives HDMI-Kupferkabel: keine Elektronik, in beide Richtungen
steckbar, im Feld allerdings ebenfalls nicht sinnvoll konfektionierbar.
Ein Kellerkino bekommt einen deckenmontierten Projektor, rund zwölf
Meter vom Technikschrank entfernt, die Leitung läuft durch eine
abgehängte Decke und zwei Bögen.
Vor der Kabelwahl steht eine Frage, die weiter reicht als zwölf Meter: Was
muss diese Strecke in zehn Jahren können, und wer kommt dann noch heran?
Ein Projektor wird in dieser Zeit mindestens einmal getauscht, und die
Schnittstellenanforderungen wachsen verlässlich schneller als der
Bauzeitenplan.
Der nächste Schritt entscheidet mehr als das Fabrikat. Entweder die
Strecke bleibt austauschbar — dann braucht es ein Leerrohr, das den
dicksten vorkommenden Steckerkopf durchlässt, einen Zugdraht, der
drinbleibt, und großzügige Bögen. Oder die Strecke wird fest — dann ist
die Entscheidung für eine Länge, eine Richtung und eine Bandbreitenklasse
endgültig, und dieselbe Frage kommt beim nächsten Gerätewechsel als
Bauarbeit zurück. Eine dritte Möglichkeit ist, das Bildsignal gar nicht
als HDMI über die Strecke zu führen, sondern über eine Netzwerk- oder
Extender-Architektur — dann verschiebt sich die Anforderung auf eine
Infrastruktur, die ohnehin gebaut wird.
Erst danach kommt der Artikel, und dann sind die Fragen kurz:
zertifiziert in genau dieser Länge, Richtung an beiden Enden lesbar
beschriftet, Mindestbiegeradius eingehalten, Reserveleitung mit im Rohr.
Was ein Lichtwellenleiter physikalisch ist und warum sein Biegeradius
eine harte Grenze darstellt, steht bei Lichtwellenleiter und
Mindestbiegeradius; die Faserklassen OM und OS ordnen die Typen ein.
Der steckbare Gegenentwurf zum DAC ist der SFP-Transceiver. Wie Bild und
Ton stattdessen über eine Netzwerkstrecke laufen, behandelt HDBaseT. Was
für fest verlegte Leitungen im Bauwerk zusätzlich gilt, steht beim
Brandverhalten von Kabeln .
Die Reichweite passiver Kupfer-Direktverbindungen folgt SFF-8431 und den
Ethernet-Kupferspezifikationen in IEEE 802.3; die artikel- und
längenbezogene Prüfung von HDMI-Kabeln ist im
Ultra-High-Speed-Zertifizierungsprogramm des HDMI Forum beschrieben. Die
Merkmalsliste zu AOC — richtungsgebunden, nicht feldkonfektionierbar,
Transceiver nicht tauschbar — stammt strukturell aus dem internen
Rohstoff der Kabel-Datenbank und ist dort nicht belegt; die
Richtungsbindung ist über die Hersteller- und Forum-Dokumentation zu
HDMI-AOCs gestützt, die übrigen Punkte folgen aus der Bauweise.
