Einleitung

Wand-Satellit-Paar, ausrichtbar, 8 Ohm

Die Highlights des Icarus Wall spher im Überblick

  • Nennimpedanz

    8 Ω

  • Empfindlichkeit

    86 dB

    1 W / 1 m

  • Frequenzgang

    200 – 20.000 Hz

    ±6dB

  • Gehäuse

    B × H × T

    119 mm200 mm119 mm

    Gewicht 3 kg

Icarus

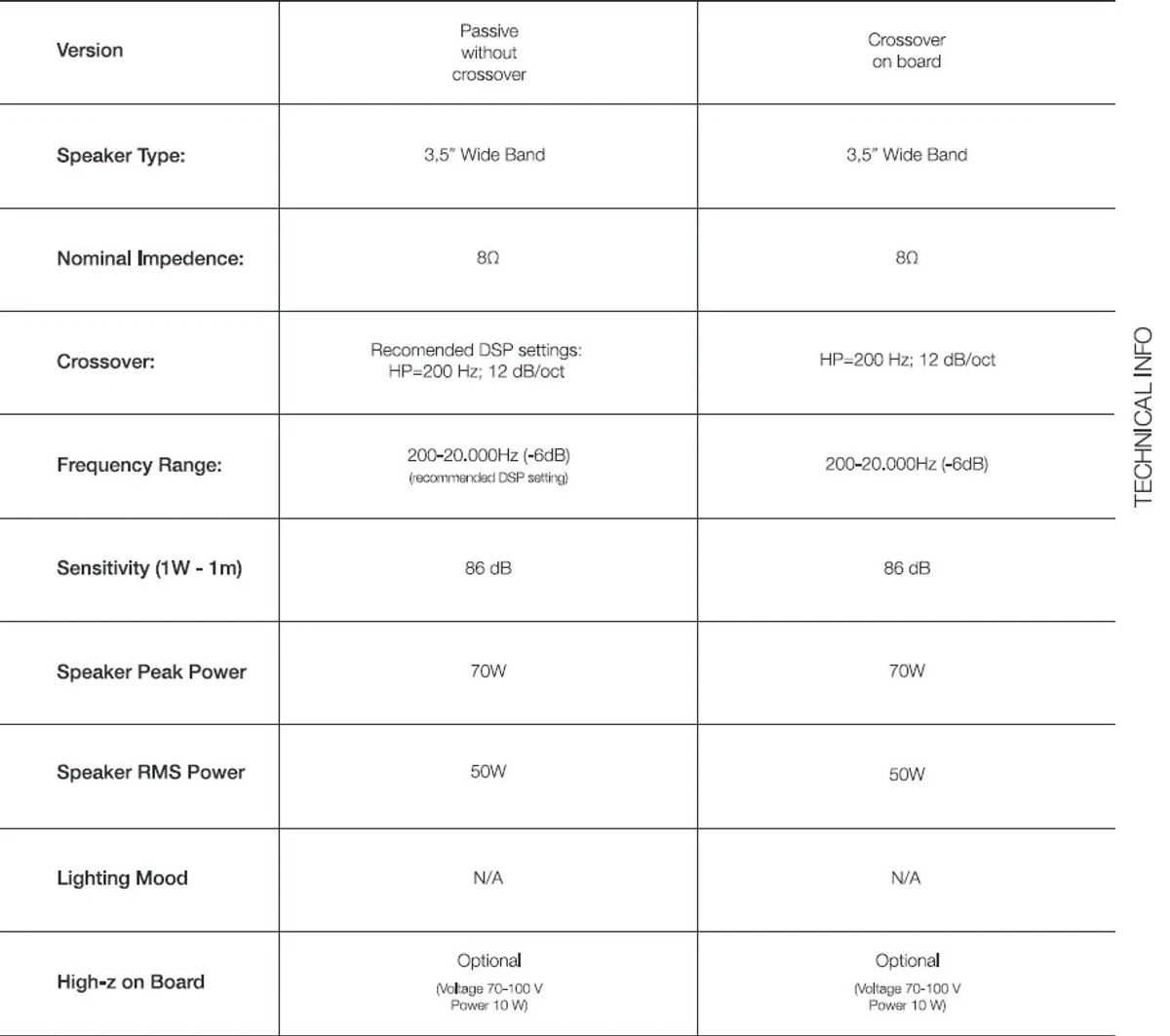

Technische Daten

  • Leistungsdaten

    Frequenzgang

    Glossar

    Frequenzgang

    Der Frequenzgang beschreibt, mit welchem Pegel ein Gerät jede Frequenz wiedergibt — aufgetragen als Kurve des Schalldruckpegels in Dezibel über der Frequenz in Hertz. Als Zahlenpaar im Datenblatt („40 Hz bis 20 kHz") belegt er erst dann etwas, wenn eine Toleranz und die Messbedingungen dabeistehen.

    Jedes Gerät gibt manche Töne lauter wieder als andere. Der Frequenzgang ist die Kurve, die das sichtbar macht: ganz links die tiefen Töne, ganz rechts die hohen, und die Höhe der Kurve sagt, wie laut sie ankommen. Eine waagerechte Linie hieße, dass jeder Ton gleich behandelt wird — das schafft weder ein Lautsprecher noch ein Zimmer. Im Prospekt steht von der ganzen Kurve meistens nur, wo unten und oben Schluss ist, und ausgerechnet diese Angabe verrät am wenigsten. Zwei Lautsprecher mit derselben Prospektzeile können deutlich verschieden klingen.

    Ausführliche Erklärung

    Was aufgetragen wird

    Auf der waagerechten Achse steht die Frequenz, logarithmisch geteilt, damit jede Oktave gleich breit erscheint; auf der senkrechten der Schalldruckpegel in Dezibel. Die Kurve beantwortet damit eine einzige Frage: Wie viel Pegel kommt bei welcher Frequenz an?

    Genau genommen hat die Übertragung zwei Hälften, den Amplitudengang und den Phasengang. Was Datenblätter und Messprogramme als „Frequenzgang" zeigen, ist fast immer nur die erste — der Betrag, die Lautstärke je Frequenz. Die Zeitseite steckt im Phasengang und wird gesondert dargestellt.

    Bei einem Lautsprecher entsteht diese Kurve aus einer Messung mit Mikrofon, bei einem Verstärker oder Wandler aus einer elektrischen Messung. Der Unterschied ist erheblich: Elektronik liefert heute routinemäßig eine praktisch gerade Linie über den ganzen Hörbereich, Wandler und Räume nie.

    Ohne Toleranz keine Aussage

    Ein „von … bis" ohne Toleranzfenster belegt nichts — auch wenn Datenblätter die Angabe ständig in dieser Form führen. Die vollständige Form lautet „40 Hz bis 20 kHz, ±3 dB": Innerhalb dieser Grenzen weicht die Kurve höchstens 3 dB nach oben oder unten von einem Bezugspegel ab, und dieser Bezugspegel ist der Mittelwert über ein angegebenes Band.

    Die Toleranz ist die eigentliche Information, denn sie lässt sich gegen die Reichweite tauschen. Derselbe Lautsprecher, der bei ±3 dB von 40 Hz bis 20 kHz spielt, deckt bei ±6 dB vielleicht 32 Hz bis 22 kHz ab und bei einem 10-dB-Fenster noch mehr. Wer die untere Grenze im Prospekt niedriger haben will, muss nichts am Gerät ändern — es genügt, das Fenster aufzumachen. Eine Angabe ohne Toleranz lässt sich deshalb mit keiner anderen vergleichen.

    Genau hier liegt der Unterschied zwischen Übertragungsbereich und belegtem Frequenzgang. Den Übertragungsbereich legt IEC 60268-5 fest: Er reicht von der unteren bis zur oberen Frequenz, bei der die Kurve auf der Bezugsachse höchstens 10 dB unter dem gemittelten Pegel liegt; Einbrüche, die schmaler als eine Neuntel-Oktave sind, zählen dabei nicht mit. Das ist ein bewusst weites Fenster für eine Reichweitenangabe — ein Pegelabfall um 10 dB ist rund die halbe empfundene Lautstärke. Als Aussage über Klangbalance taugt der Übertragungsbereich damit nicht, und er soll es auch nicht. Ein belegter Frequenzgang zeigt stattdessen die Kurve selbst, mit Toleranzband und Bedingungen.

    Messbedingungen entscheiden mit

    Eine Frequenzgangkurve ist nur so vergleichbar wie die Angaben, unter denen sie entstanden ist. Vier davon sollten immer dabeistehen:

    • Achse und Winkel. Die Normmessung läuft auf der Bezugsachse, also auf der vom Hersteller definierten Hauptrichtung. Eine Kurve unter 30 Grad seitlich sieht anders aus, und im Wohnraum hört niemand ausschließlich auf Achse.
    • Umgebung und Abstand. Freifeld oder Halbraum, gemessen in 0,5 m oder ganzen Metern und auf 1 m umgerechnet. Eine Messung im normalen Zimmer bildet unterhalb der Schroeder-Frequenz — der Grenze, ab der Raummoden einzeln durchschlagen statt sich zu überlagern — überwiegend den Raum ab und nicht mehr den Lautsprecher.
    • Pegel. Eine bei Zimmerlautstärke aufgenommene Kurve sagt nichts über das Verhalten bei Kinopegel; Antrieb und Schwingspule verhalten sich dort messbar anders.
    • Glättung. Sie fasst benachbarte Messpunkte zusammen. Ein schmaler Einbruch, der mit einer Zwölftel-Oktave deutlich sichtbar dasteht, ist unter Terzglättung kaum noch zu erkennen. Dieselbe Messung ergibt so zwei sehr verschiedene Bilder.

    Die Kette selbst muss dabei genauer sein als das Prüfobjekt: IEC 60268-5 verlangt von Generator, Verstärker und Messverstärker einen Amplitudengang, der über den Messbereich innerhalb von ±0,5 dB bleibt.

    Was die Kurve nicht zeigt

    Drei Eigenschaften bleiben grundsätzlich außerhalb dieser Darstellung, und alle drei entscheiden im Wohnraum mit.

    Die Richtung. Eine Einzelkurve gilt für eine Richtung. Am Hörplatz kommt aber beides an, der Direktschall von der Achse und der Anteil, den Wände und Decke zurückwerfen. Wie ein Lautsprecher seinen Schall auf die Winkel verteilt, zeigt erst eine Kurvenfamilie über viele Winkel — der Rundum-Messdatensatz nach ANSI/CTA-2034, den der kanadische Forscher Floyd Toole am National Research Council seit den 1980er-Jahren etabliert hat.

    Die Pegelfestigkeit. Bei welchem Pegel die Kurve aufgenommen wurde, steht in den Bedingungen; wie weit sie sich bei höherem Pegel verformt, steht nirgends. Erwärmte Schwingspulen liefern weniger Wirkungsgrad, und Verzerrungen steigen an, lange bevor ein Gerät die angegebene Belastbarkeit erreicht.

    Das Zeitverhalten. Zwei Lautsprecher mit derselben Amplitudenkurve können unterschiedlich nachschwingen. Was nach dem Signal übrig bleibt, zeigen Impulsantwort und Wasserfalldiagramm. Nur unter der Bedingung der Minimalphasigkeit hängen Amplituden- und Phasenverlauf so zusammen, dass einer aus dem anderen folgt — bei Mehrwegelautsprechern und im Raum gilt das eben nicht durchgehend.

    Häufiges Missverständnis

    „Der spielt bis 32 Hz, der andere nur bis 40 Hz — also hat der erste den besseren Bass." Ohne Toleranz und Messbedingung vergleichst Du zwei Zahlen, die auf verschiedene Weise entstanden sind. Der eine Hersteller nennt vielleicht seinen Übertragungsbereich mit dem 10-dB-Fenster der Norm, der andere einen Frequenzgang mit ±3 dB. Die Zahl des Ersten sieht besser aus und belegt weniger. Belastbar wird der Vergleich erst, wenn beide Angaben dasselbe Fenster nennen — und wirklich belastbar erst mit den Kurven.

    Ebenso verbreitet ist der Schluss vom glatten Verlauf auf guten Klang. Eine gerade Kurve auf Achse ist eine notwendige Voraussetzung und keine hinreichende: Ein Lautsprecher, dessen Bündelung sich am Übergang zwischen zwei Chassis sprunghaft ändert, kann auf Achse tadellos messen und im Zimmer trotzdem unruhig klingen, weil der Raumanteil eine ganz andere Klangfarbe hat als der Direktschall.

    Nicht zu verwechseln mit

    • Frequenz: die Größe auf der waagerechten Achse. Der Frequenzgang ist der Verlauf über dieser Achse.
    • Übertragungsbereich: eine Reichweitenangabe nach IEC 60268-5 mit einem Fenster von 10 dB unter dem Mittelwert. Er beantwortet, wo ein Gerät noch etwas abgibt, und nicht, wie gleichmäßig.
    • Phasengang und Gruppenlaufzeit: die Zeitseite derselben Übertragung. Sie beschreiben, wann eine Frequenz ankommt, während der Amplitudengang sagt, wie laut.
    • Zielkurve: die Sollvorgabe einer Raumkorrektur, auf die hin entzerrt wird. Sie beschreibt einen Wunsch und ist keine Messung.
    • Klirrfaktor: der Anteil neu erzeugter Frequenzen. Ein Gerät kann einen geraden Frequenzgang und hohe Verzerrung zugleich haben.

    In der Planung

    Ein Kunde legt zwei Standlautsprecher nebeneinander und will wissen, welcher tiefer spielt. Modell A steht mit „32 Hz bis 25 kHz" im Prospekt, Modell B mit „45 Hz bis 20 kHz, ±3 dB". Nach den Zahlen wäre die Sache klar.

    Die erste Frage ist trotzdem keine Gerätefrage: Wird im Raum überhaupt ein Lautsprecher gebraucht, der die unterste Oktave abdeckt, oder übernimmt sie ein Subwoofer mit eigener Aufstellung und eigener Ankopplung? In fast allen Wohnräumen bringt die zweite Antwort mehr, weil die tiefsten Töne von den Raummoden dominiert werden und ihre Wiedergabe damit an der Position hängt und kaum am Datenblatt.

    Dann erst das Verfahren. Für beide Modelle lässt sich der Messreport anfragen — Kurvenfamilie über die Winkel, Toleranzband, Messbedingungen. Liegt er für A nicht vor und für B schon, ist das bereits ein Befund. Kommt er, lässt sich prüfen, mit welchem Fenster die 32 Hz von A zustande gekommen sind und wo die Kurve tatsächlich abzufallen beginnt.

    Die Geräteentscheidung fällt damit zuletzt und aus anderen Gründen als den Prospektzahlen: aus dem Abstrahlverhalten, das zur Raumgeometrie passen muss, und aus der Frage, wie sauber sich der Übergang zum Subwoofer legen lässt.

    Verknüpfte Inhalte

    Die Größe auf der waagerechten Achse erklärt der Eintrag zur Frequenz, die Pegelskala der Eintrag zum Dezibel. Wie eine Messung im Raum abläuft und welche Sichten sie liefert, steht bei der Raummessung; ab welcher Frequenz der Raum die Kurve bestimmt, klärt die Schroeder-Frequenz. Die Zeitdarstellung derselben Aufnahme behandeln Impulsantwort und Wasserfalldiagramm. Warum eine Einzelkurve über das Verhalten im Zimmer wenig verrät, führen Bündelungsmaß, Hörfenster und der Rundum-Messdatensatz aus. Wie veröffentlichte Messreports gelesen werden, behandelt die Wissensseite zum Rundum-Messdatensatz und zur Wandlermessung.

    Quellen

    Der Übertragungsbereich mit dem 10-dB-Kriterium, der Mittelung über ein angegebenes Band und der Ausnahme für Einbrüche schmaler als eine Neuntel-Oktave ist in IEC 60268-5 festgelegt und in IEC 60268-21 ein zweites Mal beschrieben; ebenso die Messung auf der Bezugsachse, der Messabstand mit Umrechnung auf 1 m und die Anforderung von ±0,5 dB an die Messkette. Der Rundum-Messdatensatz steht in ANSI/CTA-2034; seine Herkunft und die Verbindung zum Klangeindruck im Raum stammen aus der Standardliteratur zur Lautsprecherwiedergabe.

    ±6dB
    200 – 20.000 Hz
    Empfindlichkeit

    Glossar

    Wirkungsgrad und Kennschalldruckpegel

    Der Wirkungsgrad gibt an, welcher Anteil der elektrischen Leistung ein Lautsprecher in Schall umsetzt. Er liegt bei üblichen HiFi-Lautsprechern im Bereich weniger Prozent — der Rest wird Wärme. In Datenblättern steht stattdessen fast immer der Kennschalldruckpegel: der Schalldruck in einem Meter Abstand bei einer definierten Eingangsspannung, angegeben in Dezibel.

    Lautsprecher sind erstaunlich schlechte Wandler: Von dem, was der Verstärker liefert, wird nur ein winziger Teil zu Musik, fast alles wird Wärme. Wie gut ein Modell darin ist, steht als Dezibel-Zahl im Datenblatt. Ein Lautsprecher mit einer höheren Zahl braucht für dieselbe Lautstärke einen kleineren Verstärker. Das sagt aber nichts darüber, wie gut er klingt — nur, wie viel Kraft er dafür braucht.

    Ausführliche Erklärung

    Die beiden Begriffe messen dasselbe aus verschiedenen Blickwinkeln. Der Wirkungsgrad ist ein physikalisches Verhältnis in Prozent und für den Alltag wenig griffig. Der Kennschalldruckpegel dagegen sagt Dir direkt, wie laut es in einem Meter Abstand wird — und ist damit die Zahl, mit der sich rechnen lässt.

    Rechnen heißt hier vor allem: abschätzen, wie viel Verstärkerleistung ein Lautsprecher braucht. Der Zusammenhang ist unbequem, weil er logarithmisch verläuft. Eine Verdopplung der Leistung bringt drei Dezibel mehr Pegel, und deutlich lauter empfindet das Gehör erst einen Zuwachs von rund zehn Dezibel — dafür wäre die zehnfache Leistung nötig. Ein Lautsprecher mit drei Dezibel mehr Kennschalldruckpegel spart also die Hälfte der Verstärkerleistung ein, und das ist mehr wert, als die kleine Zahl vermuten lässt.

    Der Haken liegt in den Messbedingungen. Die verbreitete Angabe bezieht sich auf 2,83 Volt in einem Meter Abstand. Bei einem Acht-Ohm-Lautsprecher entspricht das genau einem Watt, bei einem Vier-Ohm-Lautsprecher aber zwei Watt — dieselbe Spannung liefert dort die doppelte Leistung, und die Angabe fällt entsprechend etwa drei Dezibel günstiger aus. Wer zwei Modelle mit unterschiedlicher Impedanz über die Datenblattzahl vergleicht, vergleicht deshalb nicht dasselbe. Dazu kommt, dass Hersteller unterschiedlich mitteln, in unterschiedlichen Frequenzbereichen und teilweise im Raum statt reflexionsarm messen.

    Hinter der Zahl steht außerdem ein Zielkonflikt, an dem sich nichts drehen lässt: Wirkungsgrad, Tiefgang und Gehäusevolumen lassen sich nicht gleichzeitig maximieren. Wer bei kleiner Box tief spielen will, zahlt mit Wirkungsgrad; wer hohen Wirkungsgrad und Tiefgang will, braucht Volumen. Genau deshalb sind kompakte Lautsprecher mit beeindruckender Tiefgangangabe fast immer die leistungshungrigen.

    Ein hoher Kennschalldruckpegel ist praktisch, sagt aber nichts über den erreichbaren Maximalpegel aus. Wie laut ein Lautsprecher wirklich werden kann, bestimmen Belastbarkeit, Membranhub und Verzerrungsverhalten, nicht seine Empfindlichkeit bei einem Watt.

    Häufiges Missverständnis

    Verbreitet ist die Lesart „hoher Wirkungsgrad heißt guter Lautsprecher". Der Wirkungsgrad ist eine Auslegungsentscheidung, keine Qualitätsnote. Kino- und Beschallungslautsprecher sind bewusst hoch ausgelegt, weil dort große Pegel und lange Wege gefragt sind; kompakte Wohnraumboxen tauschen Wirkungsgrad gegen Tiefgang bei kleiner Bauform.

    Hartnäckig ist auch die Umkehrung: „Mein Verstärker hat genug Watt, dann ist die Empfindlichkeit egal." Das stimmt für den mittleren Pegel und geht bei Spitzen schief. Ein unempfindlicher Lautsprecher zieht bei dynamischen Passagen ein Vielfaches der mittleren Leistung, und genau dort geht einem knappen Verstärker die Reserve aus.

    Nicht zu verwechseln mit

    • Maximalpegel: Was der Lautsprecher aushält, nicht was er aus einem Watt macht.
    • Verstärkerleistung: Die andere Seite derselben Rechnung.
    • Impedanz: Bestimmt, wie viel Leistung bei gegebener Spannung fließt — und verzerrt genau deshalb den Vergleich zweier Datenblätter.

    Typischer Fehler

    Ein Kunde besitzt einen hochwertigen Röhrenverstärker mit rund zehn Watt pro Kanal und möchte dazu passende Lautsprecher. Die Frage nach dem „besten" Lautsprecher hilft hier nicht weiter — zuerst muss klar sein, welcher Pegel im Raum gebraucht wird und was der Verstärker dafür liefern kann.

    Bei zehn Watt und einem Hörabstand von drei Metern kommt man mit einem Lautsprecher um 86 Dezibel Kennschalldruckpegel bereits an die Grenze, sobald es um Dynamikspitzen geht. Sinnvoll ist deshalb, die Auswahl von vornherein auf empfindlichere Konstruktionen einzugrenzen — und dabei zu akzeptieren, dass diese bei gleicher Baugröße weniger tief spielen. Konkrete Modelle kommen zuletzt ins Gespräch. Der Weg andersherum — erst der Lautsprecher, dann die Frage nach dem Pegel — endet regelmäßig damit, dass der schöne Verstärker ersetzt werden muss.

    Verknüpfte Inhalte

    Wie viel Pegel daraus im Raum wird, steht bei Verstärkerleistung; warum die Ohm-Angabe die Vergleichbarkeit stört, bei Impedanz. Die Dezibel-Rechnung selbst behandelt der Eintrag zu Dezibel.

    Quellen

    Die Messbedingungen folgen IEC 60268-5, die Einordnung der Herstellerangaben Toole.

    1 W / 1 m
    86 dB
    Belastbarkeit (RMS)

    Glossar

    Belastbarkeit (Lautsprecher)

    Die Belastbarkeit beschreibt, wie viel elektrische Leistung ein Lautsprecher aufnehmen kann, ohne beschädigt zu werden. Sie ist eine Grenze, keine Leistungsangabe: Wie laut der Lautsprecher dabei wird, steht in einer ganz anderen Zahl — dem Kennschalldruckpegel.

    Auf vielen Boxen steht eine Wattzahl, und fast alle lesen sie als Maß für Lautstärke. Gemeint ist aber etwas anderes: wie viel Strom der Lautsprecher verträgt, bevor etwas kaputtgeht. Zwei Boxen mit derselben Zahl können unterschiedlich laut spielen, weil sie aus derselben Energie unterschiedlich viel Schall machen. Und zerstört werden Lautsprecher im Alltag selten von einem zu großen Verstärker — meistens von einem zu kleinen, der über seine Grenze getrieben wird.

    Ausführliche Erklärung

    Ein Lautsprecher kann auf zwei ganz verschiedene Arten an seine Grenze kommen. Der thermische Weg betrifft die Schwingspule: Der weitaus größte Teil der zugeführten Leistung wird dort in Wärme umgesetzt, und wenn diese Wärme nicht schnell genug abfließt, verliert der Kleber seine Festigkeit oder der Lackdraht brennt durch. Der mechanische Weg betrifft die Auslenkung: Fährt die Membran über den Bereich hinaus, in dem Antrieb und Aufhängung sie noch führen, schlägt die Schwingspule an oder die Sicke reißt — die äußere Einspannung, die die Membran am Korb hält. Welcher der beiden Fälle zuerst eintritt, hängt an der Frequenz — tiefe Signale bringen viel Hub bei wenig Erwärmung, hohe Signale genau umgekehrt.

    Deshalb gibt es nicht die eine Belastbarkeitszahl, sondern mehrere. Die Nennbelastbarkeit nach IEC 60268-5 wird mit einem genormten Rauschsignal über eine lange Prüfdauer ermittelt und ist der einzige Wert, der sich zwischen Herstellern halbwegs vergleichen lässt. Daneben stehen Kurzzeit- und Spitzenwerte für Signalimpulse von Sekunden oder Bruchteilen davon — und schließlich Angaben wie „Musikleistung" oder „PMPO", hinter denen kein Prüfverfahren steht und die sich deshalb weder vergleichen noch überprüfen lassen.

    Der praktisch wichtigste Zusammenhang ist ein anderer, und er kehrt die verbreitete Sorge um. Musik und Filmton haben einen großen Abstand zwischen mittlerem Pegel und Spitzen; die mittlere Leistung liegt deutlich unter dem, was die lauten Momente kurzzeitig verlangen. Ein reichlich dimensionierter Verstärker liefert diese Spitzen sauber und läuft im Mittel weit unterhalb der Belastbarkeit. Ein zu knapp dimensionierter begrenzt die Spitzen stattdessen — aus den Sinusbögen werden abgeflachte Rechtecke, deren zusätzliche Oberwellenenergie im Hochton landet. Der Hochtöner bekommt dann dauerhaft ein Vielfaches dessen ab, wofür er ausgelegt ist, und stirbt an einer Leistung, die weit unter der Belastbarkeit des Gesamtsystems liegt.

    Bei mehrwegigen Lautsprechern verteilt die Frequenzweiche die Energie auf die einzelnen Wege, und die Belastbarkeitsangabe gilt für das System unter der Annahme einer üblichen spektralen Verteilung. Ein Dauerton in der Nähe der Übernahmefrequenz oder ein stark höhenbetontes Signal verschiebt diese Verteilung — das ist der Grund, warum Testtöne und Rückkopplungen Lautsprecher zerstören, die im Musikbetrieb jahrelang unauffällig laufen.

    Häufiges Missverständnis

    „Die Box verträgt 150 Watt, also darf der Verstärker höchstens 150 Watt haben" — diese Rechnung behandelt die Verstärkerleistung als etwas, das dem Lautsprecher aufgezwungen wird. Tatsächlich bestimmt die Stellung des Lautstärkereglers, wie viel Leistung fließt; ein 300-Watt-Verstärker liefert bei Zimmerlautstärke wenige Watt. Gefährlich ist nicht die Reserve, sondern dauerhaftes Aufdrehen über die Belastbarkeit hinaus — dieselbe Rechnung aus der Sicht des Verstärkers steht im Eintrag zur Verstärkerleistung.

    Ebenso hartnäckig ist die Gleichsetzung von Belastbarkeit und Maximalpegel. Wie laut ein Lautsprecher werden kann, ergibt sich erst aus Belastbarkeit und Kennschalldruckpegel zusammen — und begrenzt wird der Pegel in der Praxis oft schon vorher durch den Membranhub oder durch die Kompression, mit der der Wirkungsgrad bei steigender Spulentemperatur nachlässt.

    Nicht zu verwechseln mit

    • Verstärkerleistung: Was geliefert werden kann, nicht was aufgenommen werden darf. Eigenschaft des Verstärkers.
    • Maximalpegel: Der erreichbare Schalldruck. Er hängt zusätzlich am Kennschalldruckpegel, am Hub und an der Leistungskompression.
    • Impedanz: Die Last, die der Lautsprecher darstellt. Sie entscheidet darüber, wie viel Leistung bei gegebener Spannung überhaupt fließt.

    Typischer Fehler

    Eine Terrassenbeschallung mit sechs kleinen Außenlautsprechern an einem sparsam dimensionierten Verstärker. Die Konzeptfrage wird selten gestellt: Welcher Pegel soll draußen bei Gesprächslautstärke am Tisch ankommen — und über welche Fläche?

    Im Freien fehlt der Raumgewinn, den geschlossene Räume liefern, und der Pegel fällt mit der Entfernung deutlich schneller ab. Wer das unterschätzt, gleicht es am Regler aus, treibt den Verstärker ins Begrenzen und verliert nach zwei Sommern die Hochtöner — nicht, weil die Lautsprecher zu schwach gewesen wären, sondern weil die Auslegung zu knapp war. Das Verfahren der Wahl ist deshalb, den Zielpegel am Hörort zu bestimmen, daraus die nötige Leistung je Lautsprecher abzuleiten und erst dann Geräte auszusuchen. Bei größeren Flächen führt dieser Weg regelmäßig zur 70-Volt-Technik statt zu mehr Watt.

    Verknüpfte Inhalte

    Wie viel Pegel aus einem Watt wird, steht beim Wirkungsgrad; was die Wattangabe auf der Verstärkerseite bedeutet, bei Verstärkerleistung. Warum die Last dabei mitspielt, klärt Impedanz. Die Verteilung der Energie auf die einzelnen Wege behandelt die Frequenzweiche.

    Quellen

    Die Definitionen und Prüfbedingungen folgen IEC 60268-5 und AES2.

    50 W
    Nennimpedanz

    Glossar

    Impedanz

    Die Impedanz beschreibt, welchen Widerstand ein Lautsprecher dem Wechselstrom des Verstärkers entgegensetzt. Anders als ein einfacher Widerstand ist dieser Wert frequenzabhängig: Er schwankt über den Hörbereich erheblich, und die Angabe auf dem Karton — vier, sechs oder acht Ohm — ist nur ein grober Nennwert für diesen Verlauf.

    Die Ohm-Zahl sagt, wie schwer es der Lautsprecher dem Verstärker macht. Eine kleinere Zahl bedeutet mehr Stromfluss und damit mehr Arbeit für das Gerät. Wichtig ist das vor allem, wenn Du günstige Verstärker mit anspruchsvollen Lautsprechern kombinierst oder mehrere Lautsprecher an denselben Anschluss hängst. Bei üblichen Kombinationen aus einem Verstärker und einem Lautsprecherpaar ist die Zahl dagegen selten das Problem, über das man nachdenken muss.

    Ausführliche Erklärung

    Der tatsächliche Verlauf hat wenig mit einer geraden Linie zu tun. Rund um die Resonanz des Basslautsprechers steigt die Impedanz stark an, im Bereich darüber fällt sie oft deutlich unter den Nennwert, und die Frequenzweiche fügt eigene Buckel und Senken hinzu. Ein als „8 Ohm" verkaufter Lautsprecher kann bei einer Frequenz 30 Ohm und bei einer anderen 5 Ohm haben.

    Für den Verstärker zählen zwei Größen: das Minimum dieses Verlaufs und der Phasenwinkel an derselben Stelle. Fällt die Impedanz weit ab und liegt gleichzeitig eine große Phasendrehung an, muss das Gerät hohen Strom bei ungünstigem Timing liefern — die eigentliche Belastungsprobe. Deshalb gibt es Lautsprecher mit acht Ohm Nennimpedanz, die schwerer zu treiben sind als manche mit vier.

    In der Praxis wird das an drei Stellen relevant. Erstens bei Mehrkanal-Receivern, die im Menü eine Impedanz-Einstellung anbieten und sich damit selbst begrenzen. Zweitens bei Röhrenverstärkern, deren Ausgangsübertrager auf eine bestimmte Last ausgelegt sind — dort ist die Zuordnung keine Empfehlung, sondern eine Voraussetzung. Und drittens bei parallel angeschlossenen Lautsprechern, etwa in Wohnraum- oder Außenbereichen mit mehreren Paaren an einem Kanal: Zwei parallele Acht-Ohm-Lautsprecher ergeben vier Ohm, vier ergeben zwei — und spätestens dort steigen die meisten Verstärker aus.

    Für die übliche Kombination aus Stereoverstärker und einem Lautsprecherpaar ist die Ohm-Zahl selten das entscheidende Kriterium. Sie wird es, sobald mehrere Lautsprecher zusammenkommen oder der Verstärker knapp dimensioniert ist, und dann sehr schnell.

    Häufiges Missverständnis

    „Vier Ohm ist schlechter als acht Ohm" — das ist eine Verwechslung von Ursache und Wirkung. Eine niedrigere Impedanz zieht bei gleicher Spannung mehr Strom und damit mehr Leistung aus dem Verstärker; ob das ein Problem ist, hängt allein am Verstärker. Kräftige Geräte liefern an vier Ohm annähernd die doppelte Leistung wie an acht und profitieren sogar davon.

    Gern als Rettung angeboten wird die Reihenschaltung. Zwei Lautsprecher in Reihe verdoppeln zwar die Impedanz und entlasten den Verstärker, koppeln aber beide über ihre Impedanzverläufe aneinander: Sobald sich die beiden unterscheiden — anderes Modell, andere Einbausituation —, teilt sich die Spannung frequenzabhängig ungleich auf, und der Frequenzgang beider verändert sich. Als saubere Lösung für mehrere Lautsprecher an einem Kanal taugt das deshalb nicht.

    Nicht zu verwechseln mit

    • Gleichstromwiderstand: Der mit dem Multimeter messbare Wert der Schwingspule; er liegt unter der Nennimpedanz und sagt über die Last wenig aus.
    • Belastbarkeit: Wie viel Leistung der Lautsprecher thermisch verträgt.
    • Wirkungsgrad: Wie viel Pegel aus dieser Leistung wird.

    Typischer Fehler

    Eine Terrasse soll vier Lautsprecher bekommen, gespeist von einem Stereo-Kanalpaar. Bevor irgendein Verstärker in die engere Wahl kommt, muss geklärt sein, wie die vier Lautsprecher überhaupt angeschlossen werden sollen.

    Zwei Paare parallel an einem Kanal ergeben rechnerisch zwei Ohm — eine Last, an der übliche Geräte abschalten oder überhitzen. Der Ausweg ist deshalb nicht der stärkere Verstärker, sondern ein Aufbau, der das Problem gar nicht erst erzeugt: mehr Verstärkerkanäle, ein Lautsprecher-Umschalter mit Impedanzanpassung oder — bei größeren Außenanlagen der übliche Weg — eine 70-Volt-Installation, bei der die Impedanzfrage konstruktiv entfällt. Das Gerät kommt danach.

    Verknüpfte Inhalte

    Warum die Last die Leistungsangabe verschiebt, steht bei Verstärkerleistung; wie sich beides auf den erreichbaren Pegel auswirkt, beim Wirkungsgrad.

    Quellen

    Nennwert und zulässige Abweichung folgen IEC 60268-5, die Einordnung der Verstärkeranforderung Toole.

    8 Ω
  • Breitband / Coaxial-Treiber

    Glossar

    Signalwertebereich (begrenzt und voll)

    Ein digitales Videosignal codiert Helligkeit als ganze Zahlen. Welcher Zahlenwert dabei Schwarz bedeutet und welcher Weiß, ist nicht selbstverständlich: Im begrenzten Bereich liegt Schwarz bei 16 und Weiß bei 235, im vollen Bereich bei 0 und 255. Beide Festlegungen sind genormt, und beide kommen in der Praxis vor.

    Stell Dir eine Skala von 0 bis 255 vor, auf der jede Zahl eine Helligkeitsstufe ist. Es gibt zwei Abmachungen darüber, wo auf dieser Skala Schwarz liegt: entweder ganz unten bei null oder ein Stück darüber, bei 16. Beide sind in Ordnung — solange Zuspieler und Bildschirm dieselbe Abmachung verwenden. Reden sie aneinander vorbei, kommt trotzdem ein Bild, und genau das macht den Fehler so zäh: Es sieht nur falsch aus, es fehlt nicht. Entweder wirkt Schwarz milchig grau, oder die dunklen Bildteile fallen in ein einheitliches Schwarz zusammen und nehmen alles mit, was darin zu sehen war.

    Die beiden Bereiche

    Bei acht Bit je Farbkanal stehen 256 Zahlen zur Verfügung. Wie sie belegt werden, ist die ganze Frage.

    begrenzter Bereichvoller Bereich
    Schwarz160
    Weiß235255
    bei 10 Bit64 bis 9400 bis 1023
    HerkunftITU-R BT.709, BT.2100 (narrow)ITU-R BT.2100 (full), Computergrafik
    üblich beiFilmmaterial, Blu-ray, Streaming, RundfunkPC-Grafikausgabe, Spielkonsolen je nach Einstellung

    Die Bezeichnungen wechseln je nach Gerätemenü. „Limited", „Video", „Normal", „16-235" und „Standard" meinen den begrenzten Bereich; „Full", „PC", „Erweitert", „0-255" und gelegentlich „Voll" den vollen. Diese Begriffsvielfalt ist ein guter Teil des Problems, denn zwei Geräte derselben Kette benennen dieselbe Einstellung oft verschieden.

    Warum der begrenzte Bereich nichts verschenkt

    Die naheliegende Rechnung — 219 Stufen statt 256, also rund 15 Prozent weniger — führt in die Irre, weil die Werte außerhalb nicht ungenutzt sind. Sie sind reserviert, und zwar für einen Zweck.

    BT.709 ordnet die Codewerte ausdrücklich zu: Als Videodaten gelten bei acht Bit die Werte 1 bis 254, für die Synchronisation reserviert sind allein 0 und 255. Alles zwischen 1 und 15 sowie zwischen 236 und 254 ist also gültiges Videosignal — es liegt nur unterhalb von Referenzschwarz beziehungsweise oberhalb von Referenzweiß. BT.2100 benennt diese Bereiche als sub-blacks und super-whites und hält fest, dass ein Signal im begrenzten Bereich sie ausdrücklich nutzen darf.

    Diese Reserve hat zwei Aufgaben. Sie fängt erstens die Überschwinger auf, die bei jeder Filterung und Skalierung entstehen — ein Bildprozessor, der eine Kante nachschärft, erzeugt kurzzeitig Werte jenseits der Enden, und ohne Reserve würden sie abgeschnitten. Und sie erlaubt zweitens, den Schwarzpegel eines Anzeigegeräts überhaupt einzustellen: Das PLUGE-Testbild arbeitet mit Feldern knapp unter und knapp über Referenzschwarz, und BT.2100 begründet damit ausdrücklich, warum Referenzmonitore Werte unterhalb von Schwarz nicht abschneiden dürfen.

    Der volle Bereich hat diese Reserve nicht. Er nutzt die Skala von Rand zu Rand — was für einen Computerbildschirm sinnvoll ist, der ein fertig gerechnetes Bild darstellt und nichts mehr verarbeitet. Für eine Signalkette mit mehreren Verarbeitungsstufen ist es die ungünstigere Wahl.

    Was die Normen tatsächlich vorgeben

    Hier lohnt der genaue Blick, weil die verbreitete Erzählung an dieser Stelle kippt.

    Für die Programmproduktion ist der begrenzte Bereich der Regelfall. BT.2100 stellt beide Darstellungen nebeneinander und hält fest, dass die schmale weit verbreitet ist und als Vorgabe gilt; die volle wurde erst mit dieser Empfehlung eingeführt und soll für den Programmaustausch nur verwendet werden, wenn alle Beteiligten zustimmen. Deutlicher lässt sich eine Vorgabe kaum formulieren.

    Für die Übertragung über HDMI hängt der Vorgabewert an der Art des Bildformats. CTA-861 unterscheidet zwischen CE-Timings — den Fernseh- und Filmauflösungen — und IT-Timings, den klassischen PC-Auflösungen. Bei IT-Timings ist RGB im vollen Bereich der Vorgabewert, bei CE-Timings RGB im begrenzten. Ohne jede Ankündigung soll ein Empfänger genau diese Annahme treffen. Die geltende Fassung von 2025 verlangt von neuen Quellen allerdings, den Bereich immer ausdrücklich zu melden; die stille Vorgabe gilt nur noch für ältere Geräte.

    Beides zusammengenommen: Ein Film in 3840×2160 läuft normgemäß im begrenzten Bereich, die Ausgabe eines Rechners in einer klassischen Bildschirmauflösung wie 1920×1200 normgemäß im vollen. Wer daraus einen generellen Vorzug ableitet, hat die Fallunterscheidung übersehen. Zu beachten ist dabei: Die geläufigen Fernsehauflösungen zählen zu den CE-Timings, auch wenn ein Rechner sie ausgibt — die Einteilung folgt dem Bildformat, nicht der Art des Geräts.

    Ein dritter Punkt aus BT.2100 wird selten erwähnt und ist praktisch relevant: Digitale Bildschnittstellen reservieren selbst Codewerte, sodass ihr zulässiger Videobereich schmaler ist als der eines Vollbereichssignals. Die Abbildung eines Vollbereichsbildes auf eine solche Schnittstelle ist damit anwendungsabhängig — der volle Bereich passt nicht ohne Weiteres durch jede Leitung, für die er gedacht scheint.

    Wie die Kette sich verständigt

    Die Quelle teilt der Anzeige mit, was sie sendet. Der Träger dafür ist der AVI-InfoFrame, ein kleines Datenpaket, das neben dem Bild mitläuft.

    Für RGB-Signale steht dort ein zwei Bit breites Feld mit vier möglichen Werten: Vorgabe je nach Bildformat, begrenzt, voll, und ein reservierter vierter Zustand. Für YCbCr-Signale gibt es ein eigenes Feld mit derselben Aufgabe. Die Norm regelt dabei auch den Fall, dass beide Felder gesetzt sind: Bei RGB-Übertragung soll die Quelle das YCC-Feld passend mitführen, und der Empfänger soll es ignorieren.

    Damit sind drei Stellen beteiligt, an denen die Einstellung sitzen kann, und jede kann für sich falsch stehen:

    • Das Quellgerät legt fest, in welchem Bereich es ausgibt — bei Zuspielern, Konsolen und Rechnern meist im Bildmenü unter „HDMI-Bereich", „RGB-Ausgabebereich" oder ähnlich.
    • Das Anzeigegerät legt fest, wie es das Eingangssignal deutet. Die Einstellung heißt oft „HDMI-Schwarzpegel", „RGB-Bereich" oder „Eingangspegel" und steht meist auf Automatik.
    • Zwischengeräte — Prozessoren, Verteiler, Extender — können den Bereich umrechnen oder die Ankündigung verändern. Ein Gerät, das das Bild verarbeitet, muss die Beschreibung passend neu setzen; ein Gerät, das nur durchreicht, soll sie unangetastet lassen.

    Die Automatik funktioniert oft, aber nicht immer: Sie verlässt sich auf die Ankündigung, und wo ein Zwischengerät sie verwirft oder falsch setzt, rät das Anzeigegerät.

    Häufiges Missverständnis

    „Video-Level ist der beschnittene Kompromiss, PC-Level ist das Original." Das ist die verbreitetste Erzählung zu diesem Thema, und sie hat die Sache genau verkehrt herum. Der begrenzte Bereich ist für Bewegtbild der genormte Regelfall — BT.2100 nennt die volle Darstellung neu und will sie im Programmaustausch nur nach Absprache sehen. Was wie ein Kompromiss aussieht, ist eine bewusste Konstruktion mit Reserve an beiden Enden.

    Vor allem aber liegt in dieser Erzählung ein Denkfehler über die Kette als Ganzes. Wenn eine Quelle im begrenzten Bereich ausgibt und die Anzeige ihn korrekt so interpretiert, geht nichts verloren: Die 219 Stufen werden auf den vollen Darstellungsumfang des Geräts gespreizt, und Schwarz ist so schwarz wie das Gerät kann. Der Vorteil des vollen Bereichs entsteht nur dort, wo das Material selbst in diesem Bereich vorliegt — und Filmmaterial tut das nicht.

    „Ich stelle überall Full ein, dann ist es einheitlich." Das ist ein brauchbarer Notbehelf und keine Lösung. Er funktioniert, solange jedes Gerät der Kette die Einstellung anbietet und einhält. Sobald ein Zuspieler nur begrenzt ausgeben kann, ein Prozessor stillschweigend umrechnet oder die Automatik eines Geräts nicht abschaltbar ist, bricht die Einheitlichkeit an einer Stelle, die man nicht sieht. Der zuverlässigere Weg führt über den Regelfall des Materials — begrenzt für Bewegtbild — und über die Prüfung, ob jedes Glied der Kette ihn durchhält.

    „Das lässt sich mit Helligkeit und Kontrast geraderücken." Nur scheinbar. Wird ein begrenztes Signal als voll gedeutet, ist Schwarz angehoben — und der Helligkeitsregler kann es wieder absenken. Das Bild sieht danach richtig aus und ist es nicht: Die Abstufungen sind gestaucht, und was zwischen den Enden liegt, sitzt an der falschen Stelle. Im umgekehrten Fall ist es endgültig, weil dort Werte bereits abgeschnitten wurden; kein Regler holt eine Zeichnung zurück, die nicht mehr im Signal ist. Was die beiden Regler tatsächlich tun, steht bei der Bildkalibrierung.

    Am Testbild erkennen

    Der Fehler lässt sich ohne Messtechnik feststellen, und zwar an beiden Enden der Skala getrennt.

    Am unteren Ende dient ein PLUGE-Testbild: Es zeigt Felder knapp unterhalb und knapp oberhalb von Referenzschwarz vor schwarzem Grund. Richtig eingestellt verschwindet das Feld unter Schwarz vollständig, während das darüber gerade eben zu erkennen ist. Sind beide sichtbar, ist Schwarz angehoben — das Signal ist begrenzt, wird aber als voll gedeutet. Ist auch das obere Feld unsichtbar, wird abgeschnitten.

    Am oberen Ende dient ein Testbild mit abgestuften Weißfeldern oberhalb von Referenzweiß. Verschmelzen die obersten Stufen zu einer Fläche, gehen Lichter verloren.

    Beides gehört zu jeder Inbetriebnahme, und zwar je Eingang und je Quelle einzeln: Die Einstellung gilt oft eingangsbezogen, und ein Zuspieler kann sich anders verhalten als der nächste.

    Nicht zu verwechseln mit

    • Gamma: Der Verlauf zwischen Schwarz und Weiß. Der Signalwertebereich legt fest, wo die Enden liegen, das Gamma, wie sich die Stufen dazwischen verteilen.
    • Helligkeits- und Kontrastregler: Bedienelemente am Gerät. Sie verschieben die Lage der Enden in der Wiedergabe und ändern nichts an der Codierung des Signals.
    • Bittiefe: Wie viele Stufen es gibt, nicht wie sie zugeordnet sind — siehe Bittiefe. Beide Größen wirken zusammen: Im begrenzten Bereich stehen bei acht Bit 219 Stufen für den Nutzbereich zur Verfügung, bei zehn Bit das Vierfache.
    • Dynamikumfang: Was das Anzeigegerät zwischen hellstem und dunkelstem Punkt tatsächlich darstellen kann. Das ist eine Geräteeigenschaft, keine Codierung.

    In der Praxis

    Ein Kino mit Projektor, AV-Prozessor und zwei Quellen: ein Blu-ray-Spieler und ein Medienrechner. Der Kunde meldet, Filme von der Disc sähen flau aus, dieselben Filme vom Rechner dagegen richtig. Er vermutet den Projektor.

    Was hier zuerst zu klären ist, betrifft nicht das Gerät, sondern die Verständigung zwischen zwei Geräten. Der Blu-ray-Spieler gibt Filmmaterial normgemäß im begrenzten Bereich aus. Der Medienrechner läuft mit einer PC-Auflösung und damit normgemäß im vollen. Steht der Projektor fest auf „voll", passt er zum Rechner und nicht zur Disc — und genau das ist das beschriebene Bild: flau bei der einen Quelle, richtig bei der anderen.

    Das Verfahren dahinter ist ein Durchgang je Signalweg statt einer Einstellung für alles. Am Projektor die Automatik prüfen und, wenn sie unzuverlässig arbeitet, je Eingang fest einstellen; die Quellen so konfigurieren, dass jede den zu ihrem Material passenden Bereich ausgibt; Zwischengeräte daraufhin ansehen, ob sie die Ankündigung durchreichen. Erst danach ist eine Aussage über den Schwarzwert des Projektors überhaupt belastbar — wer vorher misst, misst einen Übertragungsfehler und hält ihn für eine Geräteeigenschaft.

    Zwei Quellen mit unterschiedlichem Bereich sind übrigens kein Fehler, sondern der Normalfall. Die Kette muss ihn nur je Quelle richtig auflösen.

    Verknüpfte Inhalte

    Wie die Quelle den Bereich ankündigt und warum eine Ankündigung keine Anweisung ist, steht beim InfoFrame; welche Fähigkeiten die Gegenrichtung meldet, beim EDID. Was ein angehobenes Schwarz sonst noch für Ursachen haben kann und warum der Raumanteil meist überwiegt, führt der Schwarzwert aus. Wie viele Stufen zwischen den Enden liegen, klärt die Bittiefe, wie sie verteilt sind das Gamma.

    Quellen

    Die Codewerte beider Bereiche und die Zuordnung der Randwerte stammen aus ITU-R BT.709-6, §§ 4.5 bis 4.7, und aus ITU-R BT.2100-3, Tabelle 9 samt den Anmerkungen 9a und 9b; beide Empfehlungen wurden für diese Seite am Objekt gelesen. Die Feststellung, dass die schmale Darstellung als Vorgabe gilt und die volle für den Programmaustausch der Zustimmung aller Beteiligten bedarf, steht wörtlich in BT.2100-3 vor Tabelle 9. Die Begründung über PLUGE-Testsignale stammt aus Anmerkung 5h derselben Empfehlung. Die Vorgabewerte je Timing-Art, die Pegelfestlegungen und die Felder des AVI-InfoFrame stammen aus CTA-861-G und sind an der geltenden Fassung ANSI/CTA-861-J von 2025 am Original bestätigt.

    Anzahl Breitband-/Fullrange-Treiber
    1
  • Gehäusemaße

    Höhe
    200 mm
    Breite
    119 mm
    Tiefe
    119 mm
    Gewicht
    3 kg

Anschlüsse

    • Anschlusskabel

Downloads

Angaben zur Produktsicherheit

Herstellerinformation

Firma
Architettura Sonora
Postanschrift
Via G. Carducci 1531050 Cornuda (TV)

Sicherheitsrelevante Dokumente findest Du im Bereich Downloads. Zu den Downloads
