Ein Kalottenhochtöner hat als Membran eine flache Kuppel — die Kalotte —
von meist rund 25 Millimetern Durchmesser. Die
Schwingspule umschließt den Rand dieser Kuppel
und schiebt sie als Ganzes vor und zurück. Hinter
der Kalotte liegt eine geschlossene Kammer, vor ihr in vielen Bauformen
ein kurzer Trichter. Diese Anordnung ist die verbreitetste Hochtonbauform
überhaupt: Was im Handel ohne weitere Angabe „Hochtöner" heißt, ist fast
immer eine Kalotte.
Ein Lautsprecher besteht meist aus mehreren Tönern: einem großen für
die tiefen Töne und einem kleinen für die hohen. Der kleine ist bei
fast jedem Lautsprecher eine winzige Kuppel von etwa der Größe einer
Fingerkuppe, und sie sieht bei Geräten für hundert Euro genauso aus wie
bei Geräten für zehntausend. Der Grund für die Kuppelform ist einfach:
Eine gewölbte Fläche verbiegt sich weniger als eine flache — dasselbe
Prinzip hält auch ein Eierschalendach stabil. Weil die Kuppel so klein
ist, kann sie aber nur hohe Töne erzeugen. Alles darunter muss ihr der
Lautsprecher fernhalten, sonst geht sie kaputt. Das ist der Grund,
warum in jedem Lautsprecher eine Weiche steckt, die das Signal
aufteilt.
Die Kuppelform hat einen mechanischen Grund. Eine Membran soll sich im
Arbeitsbereich wie ein steifer Kolben bewegen und ihre Form dabei
behalten; sobald sie sich in sich verbiegt, entstehen Resonanzen, die im
Frequenzgang und in der Verzerrung sichtbar werden. Eine Wölbung ist
gegen Verbiegung deutlich steifer als eine ebene Scheibe desselben
Materials und derselben Dicke. Genau deshalb kann eine Kalotte so dünn
und so leicht ausfallen, wie sie ausfällt.
Der Antrieb greift am Rand an. Die Schwingspule ist ein Zylinder, dessen
Durchmesser dem der Kalotte entspricht, und sie liegt im Luftspalt des
Magnetsystems. Meist ist sie
unterhängend gewickelt — kürzer als der Spalt —, weil jede Windung im
Feld liegen und Kraft erzeugen soll; der lange Weg mit gleichbleibendem
Kraftfaktor, den ein Tieftöner braucht, wird hier gar nicht gebraucht.
Eine Zentrierspinne gibt es nicht. Die Führung übernimmt allein die
Aufhängung am Rand, ein schmaler Ring, der bei Gewebekalotten häufig aus
demselben Stück Material besteht wie die Kuppel selbst.
Dahinter sitzt die rückwärtige Kammer, und die ist ein dimensioniertes
Bauteil mit zwei Aufgaben. Sie schließt den Rückschall ein,
damit er nicht am Magnetsystem reflektiert wird und zeitversetzt durch
die Membran wieder nach vorn gelangt; ihre Luftfeder legt zusammen mit
der Aufhängung fest, wo die Resonanzfrequenz des Wandlers liegt. Weil ein
kleines Volumen eine harte Feder ist, wird die Kammer meist bedämpft,
teils mit Dämmstoff, teils mit einem gewundenen Kanal dahinter.
Im Luftspalt steht bei vielen Kalotten Ferrofluid, eine magnetisch
gehaltene Flüssigkeit. Sie leitet Wärme aus der Schwingspule zum Polstück ab und
dämpft die Resonanz. Beides hebt die Belastbarkeit an der unteren Grenze
des Arbeitsbereichs. Ferrofluid altert allerdings — es kann eindicken —,
und ein eingedicktes Chassis wird leiser und zäher, statt auszufallen.
Das ist eine der wenigen Verschleißstellen an einem Hochtöner überhaupt.
Eine Kalotte hat wenige Quadratzentimeter Fläche und einen Hub im
Zehntelmillimeterbereich. Für einen gegebenen Schalldruck gilt: Die nötige
Auslenkung wächst mit dem Quadrat der fallenden Frequenz. Eine Oktave
tiefer bedeutet also die vierfache Auslenkung, zwei Oktaven die
sechzehnfache. Was bei 3.000 Hertz mühelos gelingt, sprengt bei 800 Hertz
den verfügbaren Weg um Größenordnungen.
Daraus folgen drei Dinge, die zusammengehören. Die Übergangsfrequenz zum
Mitteltöner liegt hoch, bei einer 25-Millimeter-Kalotte typischerweise im
Bereich um zwei bis drei Kilohertz. Die
Frequenzweiche muss steil genug sein, damit
unterhalb davon wirklich wenig ankommt — eine flache Trennung schickt
Energie in einen Bereich, in dem die Kalotte sie nur noch in Verzerrung
umsetzt. Und die
Belastbarkeit eines Hochtöners ist immer eine
Angabe mit Bedingung: Sie gilt für ein Signal, das die Weiche schon
gefiltert hat, niemals für Breitbandrauschen.
Gefährlich sind deshalb weniger hohe Dauerpegel als einzelne
tieffrequente Ereignisse — das Knacken beim Ein- oder Ausschalten einer
Endstufe, ein übersteuerter Verstärker, dessen abgeflachte Signalspitzen
plötzlich viel Hochtonenergie enthalten, ein herausgezogenes Kabel unter
Signal. Ein einziger solcher Vorfall kann die Schwingspule beschädigen,
während dieselbe Kalotte an derselben Anlage jahrelang laute Musik ohne
Schaden wiedergibt.
Solange der Membrandurchmesser klein gegenüber der Wellenlänge ist,
strahlt eine Kalotte annähernd gleichmäßig in alle Richtungen ab. Wird
die Wellenlänge im obersten Hochton mit der Abmessung vergleichbar,
bündelt sie — die Energie außerhalb der Achse nimmt ab, obwohl der
Frequenzgang auf Achse unverändert bleiben kann. Was daraus für den
Hörplatz folgt, klärt das
Bündelungsmaß.
Damit ist der Grundkompromiss der Bauform benannt. Eine kleinere Kalotte
strahlt oben herum breiter ab, kommt aber nach unten schlechter zurecht
und braucht eine höhere Trennfrequenz — die dann wieder den Mitteltöner
in einen Bereich zwingt, in dem er selbst schon bündelt. Eine größere
Kalotte kann tiefer getrennt werden und bündelt dafür früher. Der kurze
Trichter vor vielen Kalotten, ein
Waveguide, setzt an genau dieser Stelle
an: Er formt die Abstrahlung im Übergangsbereich und hebt den
Wirkungsgrad dort an, wo die Kalotte ihn am nötigsten braucht.
Die Werkstoffe reichen von beschichtetem Gewebe über Aluminium,
Titan, Beryllium und Keramik bis zu
Diamant. Der Unterschied zwischen ihnen
ist keine Klangfarbe, sondern die Lage und die Dämpfung der ersten
Aufbruchresonanz — der Frequenz, oberhalb
derer die Kuppel sich nicht mehr als Ganzes bewegt.
Zwei Materialeigenschaften bestimmen diese Frequenz, und beide führt der
Eintrag zum Elastizitätsmodul aus: Je
steifer und je leichter der Werkstoff, desto höher liegt der Aufbruch.
Harte Werkstoffe schieben ihn über den Hörbereich hinaus, und das ist ihr
eigentlicher Zweck. Sie haben dafür kaum Eigendämpfung, weshalb die
Resonanz, wenn sie kommt, als schmale und hohe Spitze kommt. Sie liegt
dann zwar oberhalb des Hörbereichs, kann aber über
Intermodulation in ihn
hineinwirken, und viele Konstruktionen bekämpfen sie mit einem Sperrkreis
in der Weiche. Gewebe hat den umgekehrten Satz von Eigenschaften: früher
Aufbruch, dafür starke innere Dämpfung, die ihn breit und flach ausfallen
lässt.
Beides sind gültige Konstruktionswege, und keiner davon ist eine
Klangaussage. Wie eine Kalotte am Ende klingt, entscheidet sich an der
Ausführung — an Kammer, Weiche, Antrieb und Waveguide — mindestens so
stark wie am Werkstoff.
„Metallkalotten klingen hart und hell, Gewebekalotten weich und warm."
Das ist die verbreitetste Erzählung zur Bauform, und sie hält der Prüfung
nicht stand. Nachweisen lässt sich ein Unterschied im Aufbruchverhalten:
Der harte Werkstoff verschiebt die Resonanz nach oben und macht sie
schmal, der gedämpfte lässt sie früher und flacher auftreten. Beide
Effekte liegen oberhalb des Bereichs, in dem sich Klangfarben abspielen,
und beide lassen sich in der Weiche behandeln.
Warum hält sich die Zuschreibung dann? Weil sie über Jahre mit realen
Geräten zusammenfiel. In den achtziger und neunziger Jahren wurden
Metallkalotten oft ohne Sperrkreis und mit knappem Abstand zur Resonanz
verbaut, und deren Auswirkungen waren tatsächlich hörbar. Was dabei
gehört wurde, war eine Konstruktionsentscheidung und keine
Materialeigenschaft. Ein Blick auf die Weiche des konkreten Geräts sagt
mehr als das Wort auf dem Datenblatt.
Das zweite Missverständnis kommt aus der Prospektsprache: „Diamant
bedeutet den besseren Hochtöner." Der Werkstoff verschiebt eine
Grenzfrequenz, die bei einer guten Metallkalotte ohnehin schon außerhalb
des Hörbereichs liegt. Was ein Gerät im Hochton wirklich unterscheidet —
Abstrahlverhalten, Übergang zum Mitteltöner, Verzerrung bei Pegel —
steht auf keinem Datenblatt und lässt sich am Membranwerkstoff nicht
ablesen.
- Staubschutzkalotte: die Kappe in der Mitte eines Tief- oder
Mitteltöners, die den Magnetspalt gegen Staub schließt. Sie sieht einer
Hochtonkalotte ähnlich, hat aber keinen eigenen Antrieb und erzeugt
keinen Schall im eigentlichen Sinn. Die Verwechslung ist die häufigste
überhaupt; die Einträge zu Sicke und
Zentrierspinne grenzen sie ebenfalls ab.

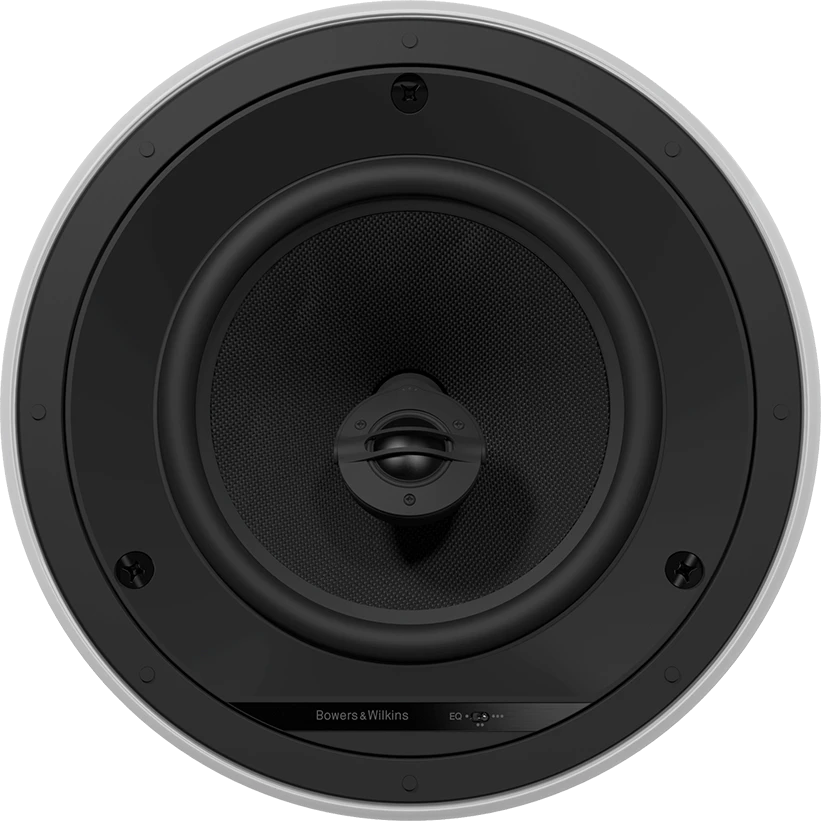

Bei einem Koaxialchassis sitzt an genau
dieser Stelle tatsächlich ein Hochtöner — was die Verwechslung erklärt
und zugleich auflöst.
- Kompressionstreiber: dieselbe Membranform, aber mit einer
Druckkammer und einem Phasenstück dahinter, und ohne Horn davor gar
nicht sinnvoll zu betreiben. Er hat ein Vielfaches des Wirkungsgrads
und weniger Hub. Der eigene
Eintrag führt das aus.
- Ringstrahler: eine ringförmige Membran, deren Mitte feststeht. Er
wird oft als Kalotte bezeichnet und verhält sich in der Abstrahlung
anders, weil die schwingende Fläche eine andere Form hat.
- Mitteltonkalotte: dieselbe Bauart in deutlich größerer Ausführung
für den Mittelton, meist um 50 Millimeter. Sie ist selten geworden, hat
aber nichts Grundsätzliches, das sie vom Hochtöner unterscheidet.
Ein Wohnzimmer-Heimkino, drei Sitzplätze nebeneinander, und zur Wahl
stehen zwei Frontlautsprecher: einer mit Gewebekalotte und Waveguide,
einer mit einer Metallkalotte ohne Trichter. Bevor über die beiden Geräte
zu reden ist, stehen zwei Fragen an die Anlage: Über welche Breite sollen
alle drei Plätze denselben Hochton bekommen — und welchen Dauerpegel soll
das System halten?
Aus der ersten Hälfte folgt die Frage nach der horizontalen Abdeckung,
und die entscheidet sich am Abstrahlverhalten, nicht am Werkstoff. Sitzen
die äußeren Plätze weit außerhalb der Achse, kommt es darauf an, wie
gleichmäßig der Hochton zur Seite abfällt und wie der Übergang zum
Mitteltöner dabei aussieht. Ein Waveguide arbeitet an genau dieser
Stelle. Der Werkstoff der Kalotte sagt dazu nichts.
Aus der zweiten Hälfte folgt die Frage an die Trennung. Ein Filmton mit
hohem Pegel setzt im Hochton dauerhaft Energie um, und die Grenze liegt
unten: Wie hoch wird getrennt, wie steil, und was macht der Mitteltöner
darunter bei diesem Pegel? Sind diese beiden Fragen beantwortet, lohnt
der Blick ins Datenblatt — und dort ist die nützlichste Angabe die
Übergangsfrequenz mit ihrer Flankensteilheit. Membranwerkstoff und
Belastbarkeit in Watt sagen weniger.
Wie die randgetriebene Wicklung im Spalt arbeitet, führt der Eintrag zur
Schwingspule aus; das Feld dahinter behandelt das Magnetsystem eines
Chassis. Warum eine Membran oberhalb einer bestimmten Frequenz die Form
verliert, klärt der Membranaufbruch, und welche Materialkennwerte darüber
entscheiden, der Elastizitätsmodul. Die Grenze nach unten hängt an
Übergangsfrequenz und Frequenzweiche, die Grenze nach oben am
Bündelungsmaß. Die konkurrierenden Hochtonbauformen stehen beim
Bändchenhochtöner, beim Air Motion Transformer, beim Magnetostaten und
beim Kompressionstreiber.
Aufbau, Antrieb und rückwärtige Kammer folgen der allgemeinen
lautsprechertechnischen Überblicksliteratur. Die Abgrenzung der
Membranwerkstoffe stützt sich auf die AVITECT-Einträge zu Membranaufbruch
und Elastizitätsmodul sowie auf die Materialseite zur Diamantkalotte; die
Angabe zur unterhängenden Wicklung stammt aus dem Eintrag zur
Schwingspule.
