Ein Mittelstift für das Signal, ein zylindrischer Außenkontakt für Masse und Schirm, keine Verriegelung, ein Kanal pro Stecker: Das ist der Cinch-Anschluss, im englischen Sprachraum RCA oder phono genannt. Entworfen wurde er als billige Verbindung im Geräteinneren. Heute laufen über dieselbe Bauform ganz verschiedene Signale — Line-Pegel, das sehr leise Signal eines Tonabnehmers, der Weg zum Subwoofer und ein digitaler Datenstrom.

Ausführliche Erklärung

Die Bauform stammt von der Radio Corporation of America und taucht 1937 im Radio-Phonographen RCA U-109 auf — als Verbindung innerhalb des Geräts, zwischen Laufwerk und Chassis. Erst danach wanderte sie auf die Geräterückseite, damit Kunden einen externen Plattenspieler anschließen konnten. Daher kommt der englische Name phono connector. Die im deutschsprachigen Raum übliche Bezeichnung Cinch ist keine Norm und keine Abkürzung, sondern der Name eines US-amerikanischen Steckverbinderherstellers, der auf die Bauart übergegangen ist.

Diese Herkunft erklärt mehr, als sie zunächst vermuten lässt. Ein Bauteil, das für zwanzig Zentimeter im Gehäuseinneren gedacht war, überträgt heute Digitalsignale durch ganze Wohnungen — und die Grenzen, an die man dabei stößt, sind die Grenzen dieses Entwurfs.

Die genormte Belegung

Festgelegt ist die Bauform in IEC 60603-14; für die koaxiale S/PDIF-Nutzung derselben Buchse kommt IEC 60958-3 dazu. Die Tabelle zeigt die Bauform und kein Gerät: Welches Signal an einer bestimmten Buchse anliegt — Line, Phono, LFE, S/PDIF oder Video —, sagt allein die Beschriftung daneben.

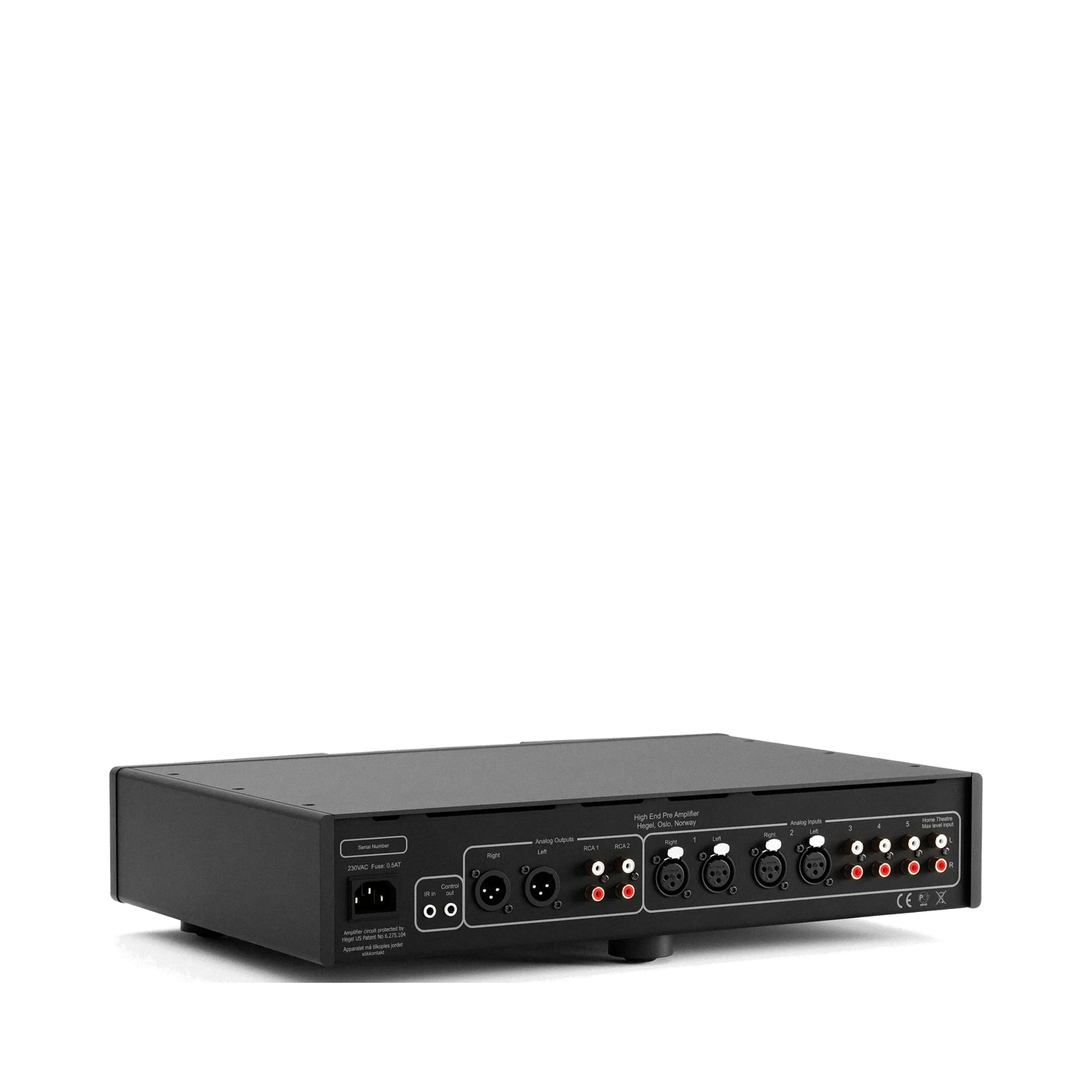

Was alles auf derselben Buchse liegt

• Line-Signale, der Normalfall zwischen Quellgerät und Verstärker.
• Phono, das Signal direkt vom Tonabnehmer: um Größenordnungen leiser und ohne die Entzerrung, die erst der Phono-Vorverstärker vornimmt. Ein Phono-Signal in einen Line-Eingang ergibt fast nichts; ein Line-Signal in einen Phono-Eingang ergibt Übersteuerung.
• Der LFE-Weg zum Subwoofer — ein einzelner Kanal, oft über viele Meter geführt, unsymmetrisch und damit der klassische Kandidat für Brummschleifen.
• Koaxiales S/PDIF, also digitales Zweikanal-Audio.
• Composite- und Component-Video, heute historisch, in Bestandsanlagen aber noch anzutreffen.

Farben helfen dabei nur bedingt weiter. Weiß oder Schwarz für links, Rot für rechts, Gelb für Composite, Grün-Blau-Rot für Component, Orange für S/PDIF — das ist die Konvention, und sie beschreibt die Buchse am Gerät, nicht das Kabel. Ein rotes Kabel führt, was am anderen Ende eingesteckt wurde.

Der 75-Ohm-Punkt

Hier wird es planungsrelevant. Digitales S/PDIF über Koaxialkabel ist in IEC 60958-3 beschrieben, und die Norm verlangt eine Leitung mit 75 Ω Wellenwiderstand; die Signalamplitude liegt nominal bei 0,5 V Spitze-Spitze, die vorgesehene Streckenlänge in der Größenordnung von zehn Metern.

Zwei Dinge daran werden regelmäßig übersehen.

Erstens gilt die Anforderung dem Kabel. Ein gewöhnliches Audio-Cinch-Kabel ist ein geschirmtes Kabel ohne spezifizierten Wellenwiderstand — dass es einen hat, ist unvermeidlich; dass es 75 Ω sind, ist Zufall. Auf kurzen Wegen spielt das keine Rolle, weil das Signal die Fehlanpassung nicht bemerkt, solange die Laufzeit klein gegen die Flankensteilheit bleibt. Auf längeren Wegen entstehen Reflexionen an beiden Enden, die dem Empfänger die Taktrückgewinnung erschweren.

Zweitens ist der Steckverbinder selbst kein 75-Ω-Bauteil. Für den Cinch-Stecker ist gar keine Impedanz festgelegt, und eine echte Anpassung an 75 Ω lässt sich mit seinen Abmessungen konstruktiv nicht erreichen. Ein als „75 Ω" verkauftes Cinch-Kabel hat also ein spezifiziertes Kabel und zwei unspezifizierte Enden. Das ist kein Etikettenschwindel — es ist der beste erreichbare Kompromiss innerhalb dieser Bauform, und genau deshalb gibt es für dieselbe Aufgabe den BNC, bei dem die Impedanz durch die Steckergeometrie hindurch definiert ist.

Häufiges Missverständnis

„Digital ist digital — entweder es funktioniert oder gar nicht." Der Satz beschreibt Datenübertragung mit Fehlerkorrektur und Wiederholanforderung, und genau die hat S/PDIF nicht. Der Datenstrom läuft in eine Richtung, ohne Rückkanal; der Empfänger gewinnt seinen Takt aus dem Signal selbst. Wird das Signal durch Fehlanpassung verschliffen, verschlechtert sich zuerst diese Taktrückgewinnung. Was man dann bekommt, ist kein „etwas schlechterer Klang", sondern Aussetzer, Knacken oder ein Eingang, der nicht einrastet — und zwar längenabhängig, was die Fehlersuche verlängert. Die Konsequenz für die Praxis ist unspektakulär: Bei kurzen Wegen ist die Kabelfrage unerheblich, bei langen wird sie zur Streckenfrage.

Der zweite Irrtum sitzt am Subwoofer. „Rot ist rechts, Weiß ist links" gilt für Stereo-Line-Signale und nicht für den LFE-Weg: Der ist ein einzelner Kanal, und wo an einem Subwoofer trotzdem zwei Buchsen sitzen, sind sie oft schlicht parallel geschaltet oder erwarten ein Stereo-Summensignal. Welche der beiden Situationen vorliegt, steht in der Anleitung und lässt sich an den Buchsen nicht ablesen.

Der dritte betrifft die Verwechslung von Anschluss und Qualität. Dass ein Gerät nur Cinch-Ausgänge hat, sagt über seine Wandlung, seine Ausgangsstufe und seinen Störabstand nichts. Es sagt etwas über die Strecke: unsymmetrisch, unverriegelt, ein Schirm für alles. Wo diese Strecke kurz ist, ist das folgenlos.

Nicht zu verwechseln mit

• BNC: Verriegelt und mit definierter Impedanz — allerdings in zwei Ausführungen, 50 Ω und 75 Ω, die gleich aussehen und elektrisch nicht dasselbe sind. Für koaxiales Digitalaudio ist er die saubere Lösung; im Konsumbereich findet er sich fast nie.
• S/PDIF: Eine Schnittstelle, kein Steckverbinder. Sie läuft koaxial über Cinch oder optisch über TOSLINK — dieselben Daten, ganz andere elektrische Eigenschaften.
• Phono- gegenüber Line-Eingang: Gleiche Buchse, verschiedene Empfindlichkeit und verschiedene Entzerrung. Verwechseln ist mechanisch möglich und akustisch sofort hörbar.
• Klinke: Führt mehrere Kontakte in einem Stecker und ist im AV-Umfeld noch mehrdeutiger belegt als Cinch — von Stereoaudio über Infrarot bis zu Triggersignalen.
• Cinch-artige Lautsprecheranschlüsse: An manchen Kompaktanlagen sitzen Buchsen dieser Bauform am Lautsprecherausgang. Dort liegt ein Leistungssignal an, kein Line-Pegel.

Typischer Fehler

Ein Wohnzimmer bekommt Streaming, einen Plattenspieler und einen Subwoofer, der aus optischen Gründen in die gegenüberliegende Zimmerecke soll — rund zwölf Meter Kabelweg. Zusätzlich soll der Ton digital in einen Nebenraum gehen.

Bevor irgendein Kabel bestellt wird, gehört die Konzeptfrage geklärt: Welches Signal läuft über welche Strecke, und in welchem Zustand liegt es dort vor — analog oder digital, ein Kanal oder zwei? Erst diese Zuordnung macht aus zwei ähnlich aussehenden Verbindungen zwei verschiedene Aufgaben.

Für die beiden langen Wege fällt die Wahl unterschiedlich aus. Der Subwoofer-Weg ist analog, unsymmetrisch und lang — die eigentliche Gefahr ist hier nicht die Bandbreite, sondern die Brummschleife zwischen zwei Geräten an verschiedenen Steckdosen. Bietet der Subwoofer einen symmetrischen Eingang, ist das die bessere Strecke; bietet er ihn nicht, wird der Schirmweg zur Planungsfrage. Der digitale Weg in den Nebenraum wiederum ist der Fall, in dem koaxiales Cinch an seine Grenze kommt: Entweder es wird ein spezifiziertes 75-Ω-Kabel verwendet und die Steckstellen bleiben der bekannte Schwachpunkt, oder man geht optisch, oder man verlegt die Wandlung so, dass die lange Strecke gar kein S/PDIF mehr führt, sondern Netzwerk.

Die Gerätewahl kommt zuletzt und wird durch diese beiden Entscheidungen bereits stark eingeschränkt — was der übliche und der richtige Weg herum ist.

Verknüpfte Inhalte

Was S/PDIF als Schnittstelle ausmacht und wie sich die koaxiale von der optischen Variante unterscheidet, steht bei S/PDIF und TOSLINK; warum der Wellenwiderstand einer Leitung über ihre nutzbare Länge entscheidet, im Eintrag zum Wellenwiderstand. Der verriegelte Gegenentwurf mit definierter Impedanz ist der BNC. Wo die Wandlung im System sinnvoll liegt, behandelt DAC (Digital-Analog-Wandler); was der LFE-Kanal überhaupt ist, der eigene Eintrag dazu. Den professionellen Gegenpol — verriegelt, symmetrisch, ebenfalls mehrdeutig belegt — beschreibt XLR.

Quellen

Die Anforderungen an die koaxiale S/PDIF-Strecke folgen IEC 60958-3. Herkunft, Farbcodierung und die Feststellung, dass für den Cinch-Steckverbinder keine Impedanz festgelegt ist, stammen aus enzyklopädischen Zusammenstellungen und sind damit die schwächste Belegstelle dieser Seite.
