Frequenzgang

Glossar

Frequenzgang

Der Frequenzgang beschreibt, mit welchem Pegel ein Gerät jede Frequenz wiedergibt — aufgetragen als Kurve des Schalldruckpegels in Dezibel über der Frequenz in Hertz. Als Zahlenpaar im Datenblatt („40 Hz bis 20 kHz") belegt er erst dann etwas, wenn eine Toleranz und die Messbedingungen dabeistehen.

In einfachen Worten

Jedes Gerät gibt manche Töne lauter wieder als andere. Der Frequenzgang ist die Kurve, die das sichtbar macht: ganz links die tiefen Töne, ganz rechts die hohen, und die Höhe der Kurve sagt, wie laut sie ankommen. Eine waagerechte Linie hieße, dass jeder Ton gleich behandelt wird — das schafft weder ein Lautsprecher noch ein Zimmer. Im Prospekt steht von der ganzen Kurve meistens nur, wo unten und oben Schluss ist, und ausgerechnet diese Angabe verrät am wenigsten. Zwei Lautsprecher mit derselben Prospektzeile können deutlich verschieden klingen.

Ausführliche Erklärung

Was aufgetragen wird

Auf der waagerechten Achse steht die Frequenz, logarithmisch geteilt, damit jede Oktave gleich breit erscheint; auf der senkrechten der Schalldruckpegel in Dezibel. Die Kurve beantwortet damit eine einzige Frage: Wie viel Pegel kommt bei welcher Frequenz an?

Genau genommen hat die Übertragung zwei Hälften, den Amplitudengang und den Phasengang. Was Datenblätter und Messprogramme als „Frequenzgang" zeigen, ist fast immer nur die erste — der Betrag, die Lautstärke je Frequenz. Die Zeitseite steckt im Phasengang und wird gesondert dargestellt.

Bei einem Lautsprecher entsteht diese Kurve aus einer Messung mit Mikrofon, bei einem Verstärker oder Wandler aus einer elektrischen Messung. Der Unterschied ist erheblich: Elektronik liefert heute routinemäßig eine praktisch gerade Linie über den ganzen Hörbereich, Wandler und Räume nie.

Ohne Toleranz keine Aussage

Ein „von … bis" ohne Toleranzfenster belegt nichts — auch wenn Datenblätter die Angabe ständig in dieser Form führen. Die vollständige Form lautet „40 Hz bis 20 kHz, ±3 dB": Innerhalb dieser Grenzen weicht die Kurve höchstens 3 dB nach oben oder unten von einem Bezugspegel ab, und dieser Bezugspegel ist der Mittelwert über ein angegebenes Band.

Die Toleranz ist die eigentliche Information, denn sie lässt sich gegen die Reichweite tauschen. Derselbe Lautsprecher, der bei ±3 dB von 40 Hz bis 20 kHz spielt, deckt bei ±6 dB vielleicht 32 Hz bis 22 kHz ab und bei einem 10-dB-Fenster noch mehr. Wer die untere Grenze im Prospekt niedriger haben will, muss nichts am Gerät ändern — es genügt, das Fenster aufzumachen. Eine Angabe ohne Toleranz lässt sich deshalb mit keiner anderen vergleichen.

Genau hier liegt der Unterschied zwischen Übertragungsbereich und belegtem Frequenzgang. Den Übertragungsbereich legt IEC 60268-5 fest: Er reicht von der unteren bis zur oberen Frequenz, bei der die Kurve auf der Bezugsachse höchstens 10 dB unter dem gemittelten Pegel liegt; Einbrüche, die schmaler als eine Neuntel-Oktave sind, zählen dabei nicht mit. Das ist ein bewusst weites Fenster für eine Reichweitenangabe — ein Pegelabfall um 10 dB ist rund die halbe empfundene Lautstärke. Als Aussage über Klangbalance taugt der Übertragungsbereich damit nicht, und er soll es auch nicht. Ein belegter Frequenzgang zeigt stattdessen die Kurve selbst, mit Toleranzband und Bedingungen.

Messbedingungen entscheiden mit

Eine Frequenzgangkurve ist nur so vergleichbar wie die Angaben, unter denen sie entstanden ist. Vier davon sollten immer dabeistehen:

• Achse und Winkel. Die Normmessung läuft auf der Bezugsachse, also auf der vom Hersteller definierten Hauptrichtung. Eine Kurve unter 30 Grad seitlich sieht anders aus, und im Wohnraum hört niemand ausschließlich auf Achse.
• Umgebung und Abstand. Freifeld oder Halbraum, gemessen in 0,5 m oder ganzen Metern und auf 1 m umgerechnet. Eine Messung im normalen Zimmer bildet unterhalb der Schroeder-Frequenz — der Grenze, ab der Raummoden einzeln durchschlagen statt sich zu überlagern — überwiegend den Raum ab und nicht mehr den Lautsprecher.
• Pegel. Eine bei Zimmerlautstärke aufgenommene Kurve sagt nichts über das Verhalten bei Kinopegel; Antrieb und Schwingspule verhalten sich dort messbar anders.
• Glättung. Sie fasst benachbarte Messpunkte zusammen. Ein schmaler Einbruch, der mit einer Zwölftel-Oktave deutlich sichtbar dasteht, ist unter Terzglättung kaum noch zu erkennen. Dieselbe Messung ergibt so zwei sehr verschiedene Bilder.

Die Kette selbst muss dabei genauer sein als das Prüfobjekt: IEC 60268-5 verlangt von Generator, Verstärker und Messverstärker einen Amplitudengang, der über den Messbereich innerhalb von ±0,5 dB bleibt.

Was die Kurve nicht zeigt

Drei Eigenschaften bleiben grundsätzlich außerhalb dieser Darstellung, und alle drei entscheiden im Wohnraum mit.

Die Richtung. Eine Einzelkurve gilt für eine Richtung. Am Hörplatz kommt aber beides an, der Direktschall von der Achse und der Anteil, den Wände und Decke zurückwerfen. Wie ein Lautsprecher seinen Schall auf die Winkel verteilt, zeigt erst eine Kurvenfamilie über viele Winkel — der Rundum-Messdatensatz nach ANSI/CTA-2034, den der kanadische Forscher Floyd Toole am National Research Council seit den 1980er-Jahren etabliert hat.

Die Pegelfestigkeit. Bei welchem Pegel die Kurve aufgenommen wurde, steht in den Bedingungen; wie weit sie sich bei höherem Pegel verformt, steht nirgends. Erwärmte Schwingspulen liefern weniger Wirkungsgrad, und Verzerrungen steigen an, lange bevor ein Gerät die angegebene Belastbarkeit erreicht.

Das Zeitverhalten. Zwei Lautsprecher mit derselben Amplitudenkurve können unterschiedlich nachschwingen. Was nach dem Signal übrig bleibt, zeigen Impulsantwort und Wasserfalldiagramm. Nur unter der Bedingung der Minimalphasigkeit hängen Amplituden- und Phasenverlauf so zusammen, dass einer aus dem anderen folgt — bei Mehrwegelautsprechern und im Raum gilt das eben nicht durchgehend.

Häufiges Missverständnis

„Der spielt bis 32 Hz, der andere nur bis 40 Hz — also hat der erste den besseren Bass." Ohne Toleranz und Messbedingung vergleichst Du zwei Zahlen, die auf verschiedene Weise entstanden sind. Der eine Hersteller nennt vielleicht seinen Übertragungsbereich mit dem 10-dB-Fenster der Norm, der andere einen Frequenzgang mit ±3 dB. Die Zahl des Ersten sieht besser aus und belegt weniger. Belastbar wird der Vergleich erst, wenn beide Angaben dasselbe Fenster nennen — und wirklich belastbar erst mit den Kurven.

Ebenso verbreitet ist der Schluss vom glatten Verlauf auf guten Klang. Eine gerade Kurve auf Achse ist eine notwendige Voraussetzung und keine hinreichende: Ein Lautsprecher, dessen Bündelung sich am Übergang zwischen zwei Chassis sprunghaft ändert, kann auf Achse tadellos messen und im Zimmer trotzdem unruhig klingen, weil der Raumanteil eine ganz andere Klangfarbe hat als der Direktschall.

Nicht zu verwechseln mit

• Frequenz: die Größe auf der waagerechten Achse. Der Frequenzgang ist der Verlauf über dieser Achse.
• Übertragungsbereich: eine Reichweitenangabe nach IEC 60268-5 mit einem Fenster von 10 dB unter dem Mittelwert. Er beantwortet, wo ein Gerät noch etwas abgibt, und nicht, wie gleichmäßig.
• Phasengang und Gruppenlaufzeit: die Zeitseite derselben Übertragung. Sie beschreiben, wann eine Frequenz ankommt, während der Amplitudengang sagt, wie laut.
• Zielkurve: die Sollvorgabe einer Raumkorrektur, auf die hin entzerrt wird. Sie beschreibt einen Wunsch und ist keine Messung.
• Klirrfaktor: der Anteil neu erzeugter Frequenzen. Ein Gerät kann einen geraden Frequenzgang und hohe Verzerrung zugleich haben.

In der Planung

Ein Kunde legt zwei Standlautsprecher nebeneinander und will wissen, welcher tiefer spielt. Modell A steht mit „32 Hz bis 25 kHz" im Prospekt, Modell B mit „45 Hz bis 20 kHz, ±3 dB". Nach den Zahlen wäre die Sache klar.

Die erste Frage ist trotzdem keine Gerätefrage: Wird im Raum überhaupt ein Lautsprecher gebraucht, der die unterste Oktave abdeckt, oder übernimmt sie ein Subwoofer mit eigener Aufstellung und eigener Ankopplung? In fast allen Wohnräumen bringt die zweite Antwort mehr, weil die tiefsten Töne von den Raummoden dominiert werden und ihre Wiedergabe damit an der Position hängt und kaum am Datenblatt.

Dann erst das Verfahren. Für beide Modelle lässt sich der Messreport anfragen — Kurvenfamilie über die Winkel, Toleranzband, Messbedingungen. Liegt er für A nicht vor und für B schon, ist das bereits ein Befund. Kommt er, lässt sich prüfen, mit welchem Fenster die 32 Hz von A zustande gekommen sind und wo die Kurve tatsächlich abzufallen beginnt.

Die Geräteentscheidung fällt damit zuletzt und aus anderen Gründen als den Prospektzahlen: aus dem Abstrahlverhalten, das zur Raumgeometrie passen muss, und aus der Frage, wie sauber sich der Übergang zum Subwoofer legen lässt.

Verknüpfte Inhalte

Die Größe auf der waagerechten Achse erklärt der Eintrag zur Frequenz, die Pegelskala der Eintrag zum Dezibel. Wie eine Messung im Raum abläuft und welche Sichten sie liefert, steht bei der Raummessung; ab welcher Frequenz der Raum die Kurve bestimmt, klärt die Schroeder-Frequenz. Die Zeitdarstellung derselben Aufnahme behandeln Impulsantwort und Wasserfalldiagramm. Warum eine Einzelkurve über das Verhalten im Zimmer wenig verrät, führen Bündelungsmaß, Hörfenster und der Rundum-Messdatensatz aus. Wie veröffentlichte Messreports gelesen werden, behandelt die Wissensseite zum Rundum-Messdatensatz und zur Wandlermessung.

Quellen

Der Übertragungsbereich mit dem 10-dB-Kriterium, der Mittelung über ein angegebenes Band und der Ausnahme für Einbrüche schmaler als eine Neuntel-Oktave ist in IEC 60268-5 festgelegt und in IEC 60268-21 ein zweites Mal beschrieben; ebenso die Messung auf der Bezugsachse, der Messabstand mit Umrechnung auf 1 m und die Anforderung von ±0,5 dB an die Messkette. Der Rundum-Messdatensatz steht in ANSI/CTA-2034; seine Herkunft und die Verbindung zum Klangeindruck im Raum stammen aus der Standardliteratur zur Lautsprecherwiedergabe.

Im Glossar öffnen

-3dB

55 – 21.000 Hz

Nennimpedanz

Glossar

Impedanz

Die Impedanz beschreibt, welchen Widerstand ein Lautsprecher dem Wechselstrom des Verstärkers entgegensetzt. Anders als ein einfacher Widerstand ist dieser Wert frequenzabhängig: Er schwankt über den Hörbereich erheblich, und die Angabe auf dem Karton — vier, sechs oder acht Ohm — ist nur ein grober Nennwert für diesen Verlauf.

In einfachen Worten

Die Ohm-Zahl sagt, wie schwer es der Lautsprecher dem Verstärker macht. Eine kleinere Zahl bedeutet mehr Stromfluss und damit mehr Arbeit für das Gerät. Wichtig ist das vor allem, wenn Du günstige Verstärker mit anspruchsvollen Lautsprechern kombinierst oder mehrere Lautsprecher an denselben Anschluss hängst. Bei üblichen Kombinationen aus einem Verstärker und einem Lautsprecherpaar ist die Zahl dagegen selten das Problem, über das man nachdenken muss.

Ausführliche Erklärung

Der tatsächliche Verlauf hat wenig mit einer geraden Linie zu tun. Rund um die Resonanz des Basslautsprechers steigt die Impedanz stark an, im Bereich darüber fällt sie oft deutlich unter den Nennwert, und die Frequenzweiche fügt eigene Buckel und Senken hinzu. Ein als „8 Ohm" verkaufter Lautsprecher kann bei einer Frequenz 30 Ohm und bei einer anderen 5 Ohm haben.

Für den Verstärker zählen zwei Größen: das Minimum dieses Verlaufs und der Phasenwinkel an derselben Stelle. Fällt die Impedanz weit ab und liegt gleichzeitig eine große Phasendrehung an, muss das Gerät hohen Strom bei ungünstigem Timing liefern — die eigentliche Belastungsprobe. Deshalb gibt es Lautsprecher mit acht Ohm Nennimpedanz, die schwerer zu treiben sind als manche mit vier.

In der Praxis wird das an drei Stellen relevant. Erstens bei Mehrkanal-Receivern, die im Menü eine Impedanz-Einstellung anbieten und sich damit selbst begrenzen. Zweitens bei Röhrenverstärkern, deren Ausgangsübertrager auf eine bestimmte Last ausgelegt sind — dort ist die Zuordnung keine Empfehlung, sondern eine Voraussetzung. Und drittens bei parallel angeschlossenen Lautsprechern, etwa in Wohnraum- oder Außenbereichen mit mehreren Paaren an einem Kanal: Zwei parallele Acht-Ohm-Lautsprecher ergeben vier Ohm, vier ergeben zwei — und spätestens dort steigen die meisten Verstärker aus.

Für die übliche Kombination aus Stereoverstärker und einem Lautsprecherpaar ist die Ohm-Zahl selten das entscheidende Kriterium. Sie wird es, sobald mehrere Lautsprecher zusammenkommen oder der Verstärker knapp dimensioniert ist, und dann sehr schnell.

Häufiges Missverständnis

„Vier Ohm ist schlechter als acht Ohm" — das ist eine Verwechslung von Ursache und Wirkung. Eine niedrigere Impedanz zieht bei gleicher Spannung mehr Strom und damit mehr Leistung aus dem Verstärker; ob das ein Problem ist, hängt allein am Verstärker. Kräftige Geräte liefern an vier Ohm annähernd die doppelte Leistung wie an acht und profitieren sogar davon.

Gern als Rettung angeboten wird die Reihenschaltung. Zwei Lautsprecher in Reihe verdoppeln zwar die Impedanz und entlasten den Verstärker, koppeln aber beide über ihre Impedanzverläufe aneinander: Sobald sich die beiden unterscheiden — anderes Modell, andere Einbausituation —, teilt sich die Spannung frequenzabhängig ungleich auf, und der Frequenzgang beider verändert sich. Als saubere Lösung für mehrere Lautsprecher an einem Kanal taugt das deshalb nicht.

Nicht zu verwechseln mit

• Gleichstromwiderstand: Der mit dem Multimeter messbare Wert der Schwingspule; er liegt unter der Nennimpedanz und sagt über die Last wenig aus.
• Belastbarkeit: Wie viel Leistung der Lautsprecher thermisch verträgt.
• Wirkungsgrad: Wie viel Pegel aus dieser Leistung wird.

Typischer Fehler

Eine Terrasse soll vier Lautsprecher bekommen, gespeist von einem Stereo-Kanalpaar. Bevor irgendein Verstärker in die engere Wahl kommt, muss geklärt sein, wie die vier Lautsprecher überhaupt angeschlossen werden sollen.

Zwei Paare parallel an einem Kanal ergeben rechnerisch zwei Ohm — eine Last, an der übliche Geräte abschalten oder überhitzen. Der Ausweg ist deshalb nicht der stärkere Verstärker, sondern ein Aufbau, der das Problem gar nicht erst erzeugt: mehr Verstärkerkanäle, ein Lautsprecher-Umschalter mit Impedanzanpassung oder — bei größeren Außenanlagen der übliche Weg — eine 70-Volt-Installation, bei der die Impedanzfrage konstruktiv entfällt. Das Gerät kommt danach.

Verknüpfte Inhalte

Warum die Last die Leistungsangabe verschiebt, steht bei Verstärkerleistung; wie sich beides auf den erreichbaren Pegel auswirkt, beim Wirkungsgrad.

Quellen

Nennwert und zulässige Abweichung folgen IEC 60268-5, die Einordnung der Verstärkeranforderung Toole.

Im Glossar öffnen

8 Ω

Bass Konzept

Glossar

Bassreflex und geschlossenes Gehäuse

Beide Bauarten lösen dieselbe Aufgabe unterschiedlich: Sie verhindern, dass sich der Schall von der Vorder- und der Rückseite der Membran im Bass gegenseitig auslöscht. Das geschlossene Gehäuse sperrt die Rückseite komplett ein, das Bassreflexgehäuse führt sie über eine abgestimmte Öffnung nach außen und lässt sie im Nutzbereich mitspielen.

In einfachen Worten

Ein Basslautsprecher schiebt Luft nach vorn und gleichzeitig nach hinten. Ohne Gehäuse würden sich beide Hälften ausgleichen und es bliebe fast nichts übrig. Die geschlossene Box sperrt die Rückseite einfach ein. Die Bassreflexbox lässt sie durch ein Rohr wieder heraus, und zwar genau so abgestimmt, dass sie im Tiefton mithilft statt zu stören. Das bringt bei gleicher Größe mehr Pegel — kostet aber Reserve, sobald es noch tiefer wird. Welche Bauart die bessere ist, lässt sich deshalb nicht allgemein sagen.

Ausführliche Erklärung

Im geschlossenen Gehäuse wirkt die eingeschlossene Luft wie eine Feder, gegen die die Membran arbeitet. Nach unten hin fällt der Pegel sanft ab, und dieser flache Verlauf ist im Wohnraum ein echter Vorteil: Der Raum selbst hebt zu tiefen Frequenzen hin an, und beides zusammen ergibt oft einen tieferen nutzbaren Bass, als das Datenblatt vermuten lässt. Bezahlt wird das mit Wirkungsgrad — für denselben Pegel braucht eine geschlossene Konstruktion mehr Verstärkerleistung und mehr Membranhub.

Das Bassreflexgehäuse fügt eine zweite schwingungsfähige Größe hinzu. Die Luftmasse im Rohr bildet zusammen mit dem Gehäusevolumen einen Resonator, der um seine Abstimmfrequenz herum kräftig mitstrahlt. Genau dort bewegt sich die Membran am wenigsten, weil die Öffnung die Arbeit übernimmt — das Prinzip liefert bei gleichem Chassis und gleicher Baugröße mehr Maximalpegel im Tiefton. Unterhalb der Abstimmung kippt das Verhältnis allerdings schlagartig: Der Pegel fällt deutlich steiler ab, und die Membran verliert ihre Führung, sodass sie bei tiefen Signalen unkontrolliert weit ausschlägt. Aktive Konstruktionen — allen voran Subwoofer — fangen das mit einem Hochpassfilter unterhalb der Abstimmung ab; eine passive Reflexbox hat diesen Schutz nicht und verlässt sich darauf, dass im Musikmaterial unterhalb ihrer Abstimmung kaum Energie liegt.

Die theoretische Grundlage dafür stammt von Neville Thiele und Richard Small, zwei Ingenieuren, die in den 1960er- und 1970er-Jahren in Australien die Kenngrößen entwickelten, mit denen sich Chassis und Gehäuse bis heute berechnen lassen. Seitdem ist die Abstimmung einer Reflexbox keine Bastelei mehr, sondern eine Auslegungsentscheidung mit klaren Zielkonflikten.

Ein praktischer Punkt geht in Datenblättern gern unter: Die Öffnung bewegt Luft, und wenn sie zu knapp dimensioniert oder zu nah an einer Wand sitzt, entstehen Strömungsgeräusche. Ein rückwärtiges Rohr braucht deshalb Abstand — nicht nur wegen des Basspegels, sondern wegen der Strömung selbst.

Klar, geschlossene Konstruktionen gelten als die präziseren; der hörbare Unterschied ist trotzdem kleiner als der Ruf. Die zusätzliche Verzögerung im Bereich der Abstimmung ist messbar, wird im Wohnraum aber von dem überlagert, was Raummoden ohnehin an Nachschwingen beitragen. Zwischen einer gut gerechneten Reflexbox und einer mittelmäßigen geschlossenen Box gewinnt die Reflexbox.

Bei Subwoofern

Bei Subwoofern spitzt sich dieselbe Abwägung zu, weil dort ausschließlich der Bassbereich zählt. Geschlossene Subwoofer bauen für eine gegebene Abstimmung kleiner, fallen sanft ab und harmonieren dadurch gut mit dem Anstieg, den ein geschlossener Raum ohnehin liefert; sie verlangen aber kräftige Endstufen und viel Hub. Reflex-Subwoofer holen aus demselben Chassis rund um die Abstimmung deutlich mehr Maximalpegel heraus — der gängige Weg, wenn große Pegel im Tiefbass gefordert sind — und brauchen dafür mehr Volumen sowie zwingend einen Subsonic-Filter. Eine Sonderform ist die Passivmembran: Sie ersetzt das Rohr durch eine zweite, nicht angetriebene Membran, folgt aber derselben Logik und ist kein drittes Prinzip.

Welche Bauform in einem konkreten Projekt passt, hängt an Raumgröße, Zielpegel und Aufstellungsfreiheit — die ausführliche Gegenüberstellung samt Qualitätskriterien steht auf der Wissensseite zu den Subwoofer-Bauformen.

Häufiges Missverständnis

„Geschlossen ist trocken, Bassreflex ist schwammig" — diese Erzählung hält sich, weil sie eine echte Beobachtung falsch erklärt. Was viele als schwammig erleben, stammt fast immer aus dem Raum: eine Mode, die lange nachschwingt, oder ein Subwoofer, der in einer Ecke steht. Beides passiert einem geschlossenen Gehäuse an derselben Stelle genauso.

Genauso schief ist die Gleichsetzung von Öffnung und Tiefgang. Ein Rohr an der Rückseite sagt für sich genommen nichts darüber aus, wie tief eine Box spielt. Entscheidend ist die Abstimmfrequenz, und die ist eine Auslegungsentscheidung — es gibt hoch abgestimmte Reflexboxen, die weniger tief kommen als eine gut gerechnete geschlossene Konstruktion.

Nicht zu verwechseln mit

• Passivmembran: Ersatz für das Rohr innerhalb desselben Prinzips.
• Downfire und Frontfire: Beschreiben, wohin das Chassis strahlt, nicht wie das Gehäuse arbeitet.
• Transmissionline und Horn: Eigene Prinzipien mit anderer Auslegungslogik.

In der Planung

Ein Wohnzimmer von etwa 30 Quadratmetern, offen zur Küche, Wunsch nach Kinopegel. Zu klären ist, wie viel Tiefbass bei welchem Pegel gebraucht wird — und ob der Raum überhaupt geschlossen genug ist, um von seinem eigenen Anstieg im Tiefton zu profitieren.

Weil der Raum zur Küche offen ist, fällt dieser Anstieg weitgehend weg; der sanfte Abfall eines geschlossenen Subwoofers wird damit nicht mehr aufgefangen. Das Verfahren der Wahl ist deshalb eine Reflexkonstruktion mit ausreichend tiefer Abstimmung, ergänzt um einen zweiten Subwoofer für die Gleichmäßigkeit über die Sitzplätze. Erst mit dieser Festlegung beginnt die Geräteauswahl — und die Aufstellung entscheidet danach immer noch mehr über das Ergebnis als das Gehäuseprinzip.

Verknüpfte Inhalte

Was die Bauform für die Gerätewahl bedeutet, steht bei Subwoofer und auf der Wissensseite zu den Subwoofer-Bauformen. Warum mehr Watt nicht linear mehr Pegel ergeben, klären Wirkungsgrad und Verstärkerleistung.

Quellen

Die Auslegungsgrundlagen folgen den Arbeiten von Thiele und Small.

Im Glossar öffnen

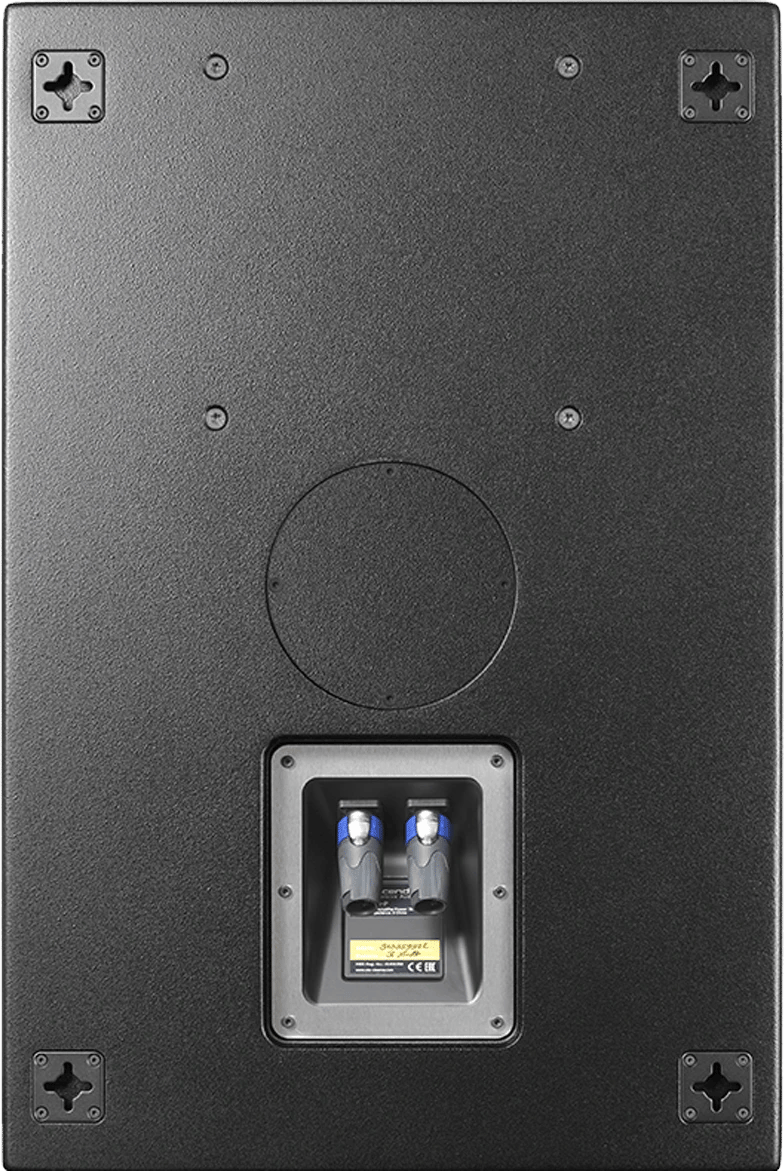

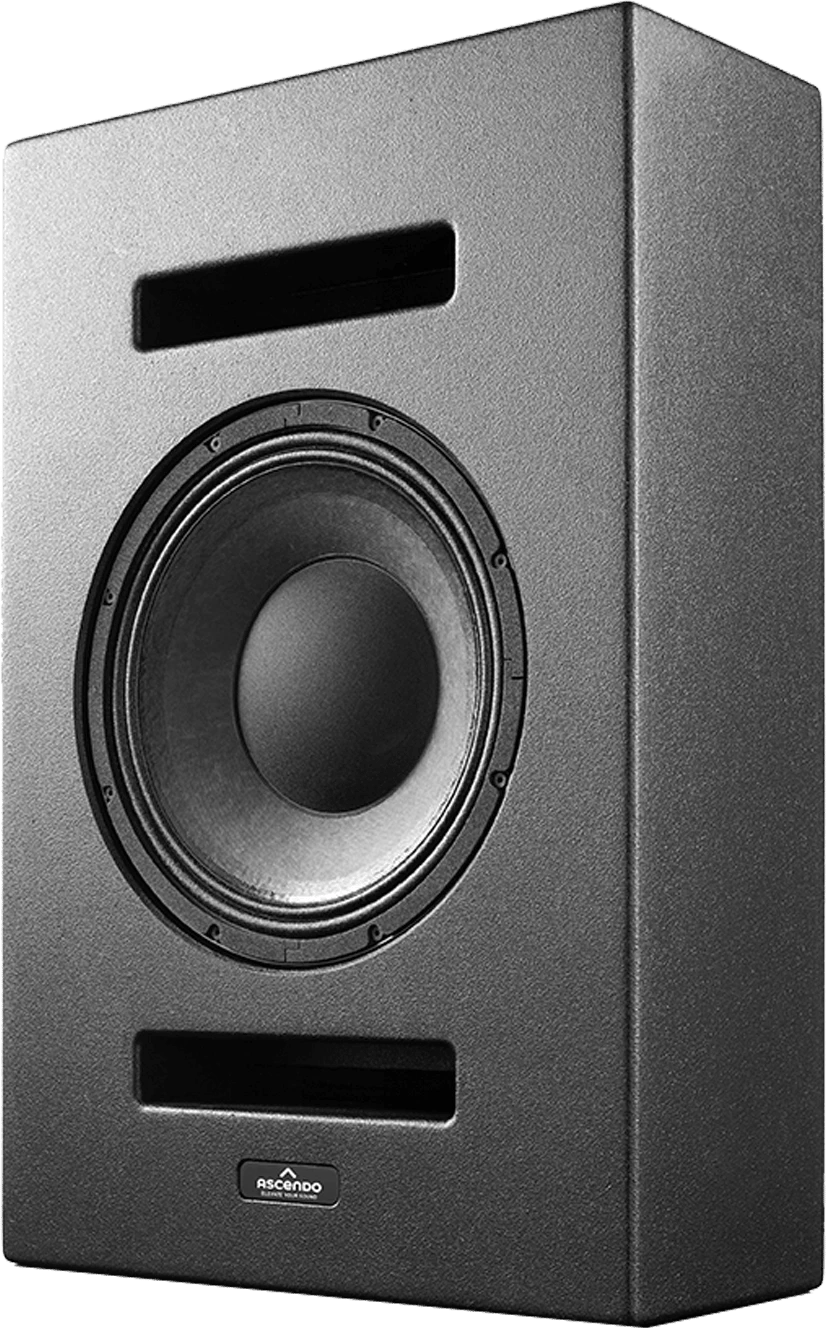

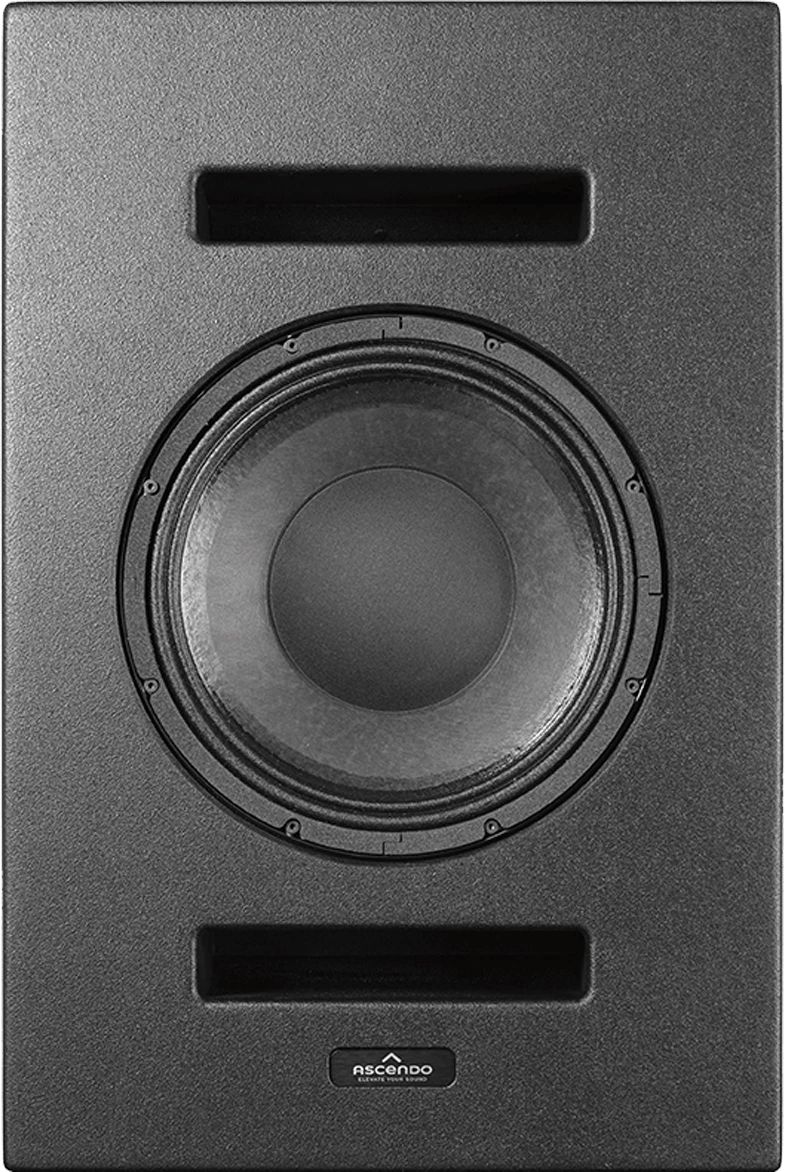

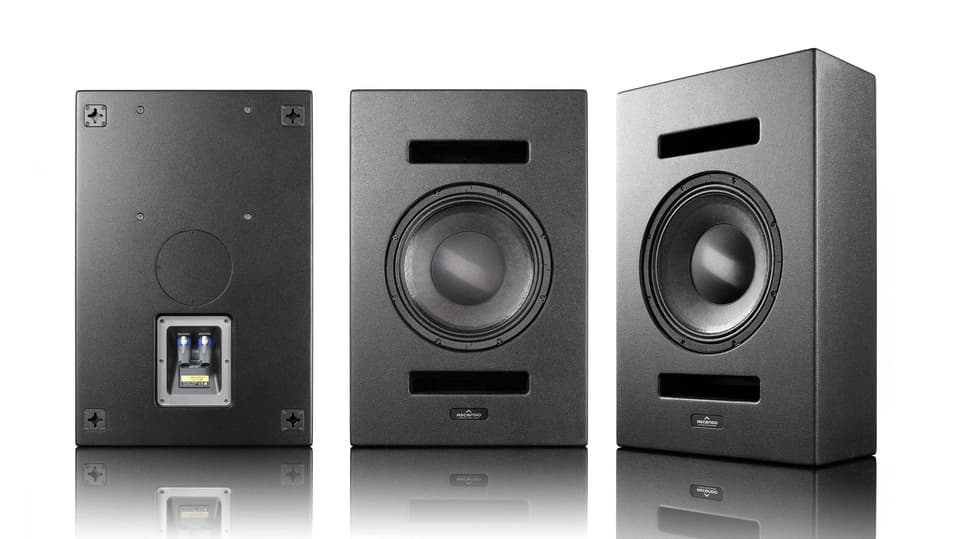

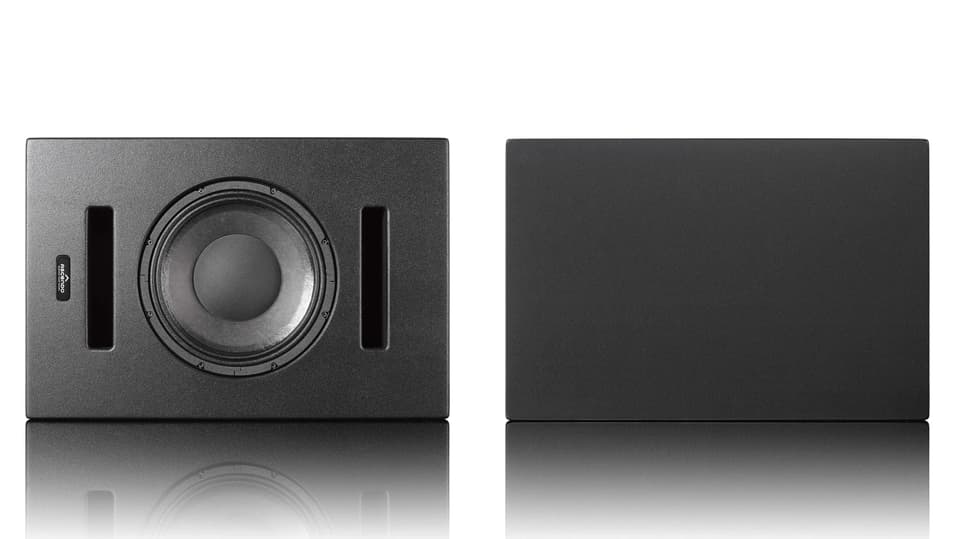

Geöffnet (Bass Reflex Port)

Anzahl Tieftöner

1

Anzahl Hochtöner

1

nur Korpus

Höhe

668 mm

Breite

444 mm

Tiefe

200 mm
